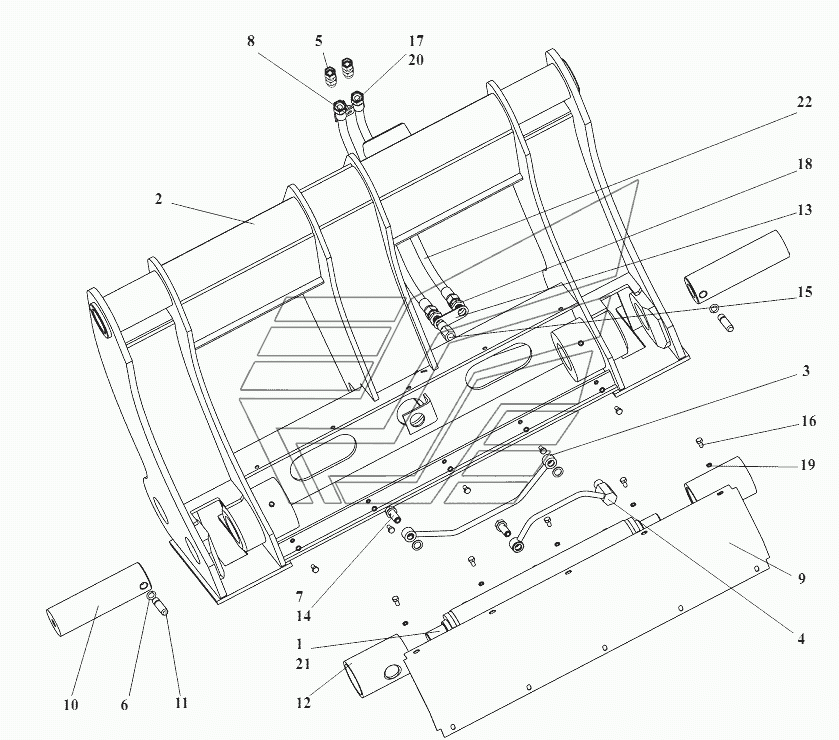

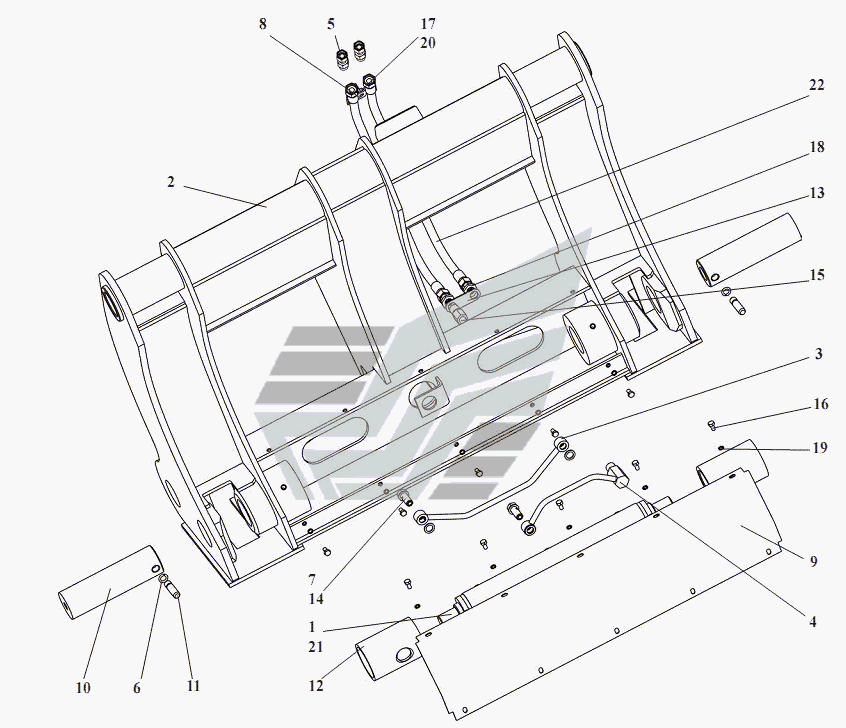

TO-Adapter
100%
Назва деталі
Гідроциліндр
Заводський номер
208А.46.02.100
Кількість на модель
1
№
1
Назва деталі
Рамка
Заводський номер
ТО-28.50.01.000
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
ТО-28.50.02.000
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
ТО-28.50.03.000
Кількість на модель
1
№
4
Назва деталі
Гідросистема адаптера
Заводський номер
ТО-28.50.04.000
Кількість на модель
2
№
5
Назва деталі
КІЛЬЦО
Заводський номер
208А-46.02.011
Кількість на модель
2
№
6
Назва деталі
Прокладка
Заводський номер
Д-902.00.10.007
Кількість на модель
6
№
7
Назва деталі
Скоба
Заводський номер
ТО-18.06.00.025
Кількість на модель
1
№
8
Назва деталі
Кришка
Заводський номер
ТО-28.50.00.001
Кількість на модель
1
№
9
Назва деталі
Палец
Заводський номер
ТО-28.50.00.002
Кількість на модель
2
№
10
Назва деталі
Ось
Заводський номер
ТО-28.50.00.003
Кількість на модель
2
№
11
Назва деталі
Втулка
Заводський номер
ТО-28.50.00.004
Кількість на модель
2
№
12
Назва деталі
Тарілка
Заводський номер
ТО-28.50.00.005
Кількість на модель
1
№
13
Назва деталі
Затискний болт
Заводський номер
ТО-28.50.00.006
Кількість на модель
2
№
14
Назва деталі
Штуцер
Заводський номер
ТО-28.50.00.007
Кількість на модель
1
№
15
Назва деталі
Болт
Заводський номер
М8х16.56.0115.7796
Кількість на модель
10
№
16
Назва деталі
Горіх
Заводський номер
М10.6.0115.3032
Кількість на модель
1
№
17
Назва деталі
Контргайка
Заводський номер
М22.15803
Кількість на модель
2
№
18
Назва деталі
Шайба
Заводський номер
8.65Г.0115.6402
Кількість на модель
10
№
19
Назва деталі
Шайба
Заводський номер
10.65Г.0115.6402
Кількість на модель
1
№
20
Назва деталі
Маслянка
Заводський номер
1.3.01.19853
Кількість на модель
2
№
21
Назва деталі
Рукав
Заводський номер
РВД12х1050 УМ22х1,5
Кількість на модель
2
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідроциліндр | 208А.46.02.100 | 1 | 1 | 1 | |||
| 2 | Рамка | ТО-28.50.01.000 | 1 | 1 | 2 | |||
| 3 | Трубопровід | ТО-28.50.02.000 | 1 | 1 | 3 | |||
| 4 | Трубопровід | ТО-28.50.03.000 | 1 | 1 | 4 | |||
| 5 | Гідросистема адаптера | ТО-28.50.04.000 | 2 | 2 | 5 | |||
| 6 | КІЛЬЦО | 208А-46.02.011 | 2 | 2 | 6 | |||
| 7 | Прокладка | Д-902.00.10.007 | 6 | 6 | 7 | |||
| 8 | Скоба | ТО-18.06.00.025 | 1 | 1 | 8 | |||
| 9 | Кришка | ТО-28.50.00.001 | 1 | 1 | 9 | |||
| 10 | Палец | ТО-28.50.00.002 | 2 | 2 | 10 | |||
| 11 | Ось | ТО-28.50.00.003 | 2 | 2 | 11 | |||
| 12 | Втулка | ТО-28.50.00.004 | 2 | 2 | 12 | |||
| 13 | Тарілка | ТО-28.50.00.005 | 1 | 1 | 13 | |||
| 14 | Затискний болт | ТО-28.50.00.006 | 2 | 2 | 14 | |||
| 15 | Штуцер | ТО-28.50.00.007 | 1 | 1 | 15 | |||
| 16 | Болт | М8х16.56.0115.7796 | 10 | 10 | 16 | |||
| 17 | Горіх | М10.6.0115.3032 | 1 | 1 | 17 | |||
| 18 | Контргайка | М22.15803 | 2 | 2 | 18 | |||
| 19 | Шайба | 8.65Г.0115.6402 | 10 | 10 | 19 | |||
| 20 | Шайба | 10.65Г.0115.6402 | 1 | 1 | 20 | |||
| 21 | Маслянка | 1.3.01.19853 | 2 | 2 | 21 | |||
| 22 | Рукав | РВД12х1050 УМ22х1,5 | 2 | 2 | 22 |
