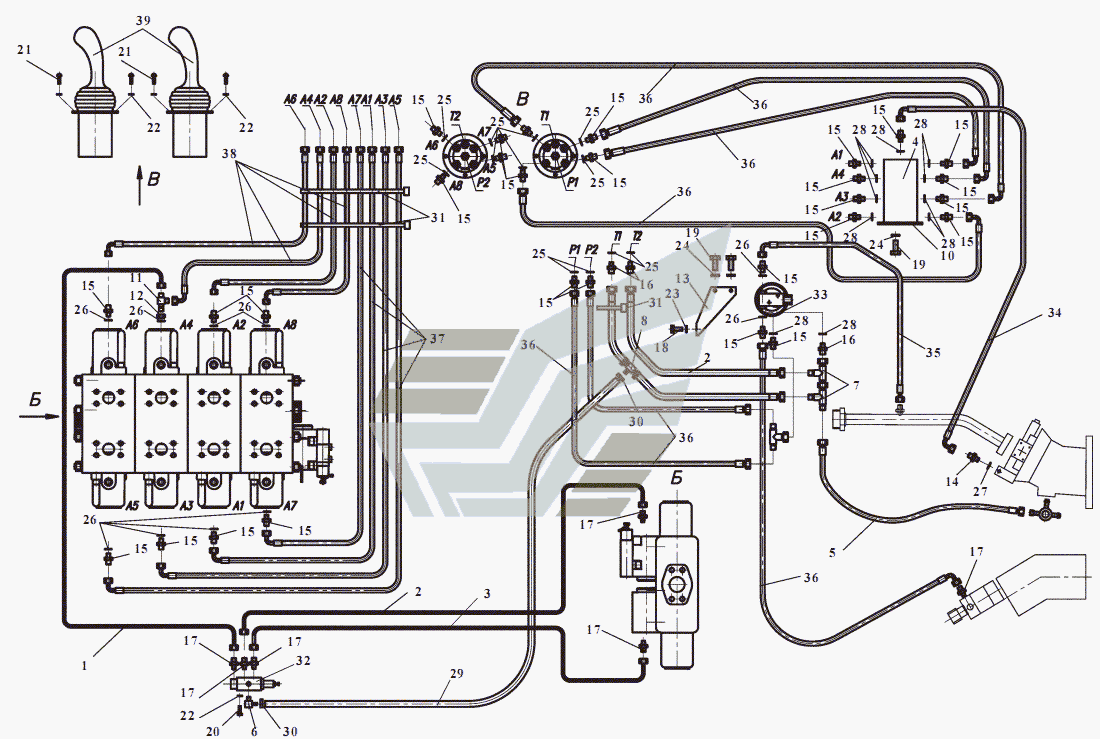

С. Керування розподільником
100%
Назва деталі
Трубопровід
Заводський номер
350.06.09.100
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
350.06.09.200
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
350.06.09.300
Кількість на модель
1
№
3
Назва деталі
Блок
Заводський номер
350.06.09.400
Кількість на модель
1
№
4
Назва деталі
Рукав
Заводський номер
ТО-28А.06.09.050
Кількість на модель
1
№
5
Назва деталі
Кутник
Заводський номер
ТО-28А.06.09.060
Кількість на модель
1
№
6
Назва деталі
Трійник
Заводський номер
ТО-28А.06.09.070
Кількість на модель
1
№
7
Назва деталі
Рукав
Заводський номер
ТО-28А.06.09.090
Кількість на модель
1
№
8
Назва деталі
З'єднання
Заводський номер
УДГ1-03.01.010
Кількість на модель
1
№
9
Назва деталі
Кронштейн
Заводський номер
350.06.09.001
Кількість на модель
1
№
10
Назва деталі
Трійник
Заводський номер
ТО-28А.06.09.003
Кількість на модель
1
№
11
Назва деталі
Горіх
Заводський номер
ТО-28А.06.09.004
Кількість на модель
1
№
12
Назва деталі
Кронштейн
Заводський номер
ТО-28А.06.09.005
Кількість на модель
1
№
13
Назва деталі
Штуцер
Заводський номер
УДГ1-01.01.001
Кількість на модель
1
№
14
Назва деталі
Штуцер
Заводський номер
УДГ1-01.01.002
Кількість на модель
28
№
15
Назва деталі
Штуцер
Заводський номер
УДГ1-01.01.003
Кількість на модель
3
№
16
Назва деталі
Штуцер
Заводський номер
УДГ1-01.03.001
Кількість на модель
6
№
17
Назва деталі
Болт
Заводський номер
М8x20.56.0115.7796
Кількість на модель
4
№
18
Назва деталі
Болт
Заводський номер
М10x20.56.0115.7796
Кількість на модель
4
№
19
Назва деталі
Болт
Заводський номер
М6x12.56.0115.7798
Кількість на модель
2
№
20
Назва деталі
Гвинт
Заводський номер
М6x16.46.0115.17473
Кількість на модель
8
№
21
Назва деталі
Шайба
Заводський номер
6.6402
Кількість на модель
10
№
22
Назва деталі
Шайба
Заводський номер
8.6402
Кількість на модель
4
№
23
Назва деталі
Шайба
Заводський номер
10.6402
Кількість на модель
4
№
24
Назва деталі
КІЛЬЦО
Заводський номер
011-014-19-2-2.9833/18829
Кількість на модель
12
№
25
Назва деталі
КІЛЬЦО
Заводський номер
012-016-25-2-2.9833/18829
Кількість на модель
10
№
26
Назва деталі
Прокладка
Заводський номер
12А0.23358
Кількість на модель
1
№
27
Назва деталі
Прокладка
Заводський номер
14А0.23358
Кількість на модель
11
№
28
Назва деталі
Рукав ( мм)
Заводський номер
10х17,5-1,47.10362
Кількість на модель
1
№
29
Назва деталі
Затискач TORRO
Заводський номер
12-20/9-C7W2
Кількість на модель
2
№
30
Назва деталі
Кабельна стяжка
Заводський номер
КС 5 300
Кількість на модель
3
№
31
Назва деталі
Клапан гідрокерований
Заводський номер
КГ-6/3Р2
Кількість на модель
1
№
32
Назва деталі
Клапан гідрокерований
Заводський номер
КГ-6/3П2
Кількість на модель
1
№
32
Назва деталі
Гідропневмоакумулятор
Заводський номер
64000А
Кількість на модель
1
№
33
Назва деталі
Рукав
Заводський номер
1SN NP6x900 A61A61
Кількість на модель
1
№
34
Назва деталі
Рукав
Заводський номер
1SN NP6x650 A60A61
Кількість на модель
1
№
35
Назва деталі
Рукав
Заводський номер
1SN NP6x1050 A60A61
Кількість на модель
7
№
36
Назва деталі
Рукав
Заводський номер
1SN NP6x1850 A60A61
Кількість на модель
4
№
37
Назва деталі
Рукав
Заводський номер
1SN NP6x2250 A60A61
Кількість на модель
4
№
38
Назва деталі
Блок управління
Заводський номер
БУ-8/1
Кількість на модель
2
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | 350.06.09.100 | 1 | 1 | 1 | |||
| 2 | Трубопровід | 350.06.09.200 | 1 | 1 | 2 | |||
| 3 | Трубопровід | 350.06.09.300 | 1 | 1 | 3 | |||
| 4 | Блок | 350.06.09.400 | 1 | 1 | 4 | |||
| 5 | Рукав | ТО-28А.06.09.050 | 1 | 1 | 5 | |||
| 6 | Кутник | ТО-28А.06.09.060 | 1 | 1 | 6 | |||
| 7 | Трійник | ТО-28А.06.09.070 | 1 | 1 | 7 | |||
| 8 | Рукав | ТО-28А.06.09.090 | 1 | 1 | 8 | |||
| 9 | З'єднання | УДГ1-03.01.010 | 1 | 1 | 9 | |||
| 10 | Кронштейн | 350.06.09.001 | 1 | 1 | 10 | |||
| 11 | Трійник | ТО-28А.06.09.003 | 1 | 1 | 11 | |||
| 12 | Горіх | ТО-28А.06.09.004 | 1 | 1 | 12 | |||
| 13 | Кронштейн | ТО-28А.06.09.005 | 1 | 1 | 13 | |||
| 14 | Штуцер | УДГ1-01.01.001 | 1 | 1 | 14 | |||
| 15 | Штуцер | УДГ1-01.01.002 | 28 | 28 | 15 | |||
| 16 | Штуцер | УДГ1-01.01.003 | 3 | 3 | 16 | |||
| 17 | Штуцер | УДГ1-01.03.001 | 6 | 6 | 17 | |||
| 18 | Болт | М8x20.56.0115.7796 | 4 | 4 | 18 | |||
| 19 | Болт | М10x20.56.0115.7796 | 4 | 4 | 19 | |||
| 20 | Болт | М6x12.56.0115.7798 | 2 | 2 | 20 | |||
| 21 | Гвинт | М6x16.46.0115.17473 | 8 | 8 | 21 | |||
| 22 | Шайба | 6.6402 | 10 | 10 | 22 | |||
| 23 | Шайба | 8.6402 | 4 | 4 | 23 | |||
| 24 | Шайба | 10.6402 | 4 | 4 | 24 | |||
| 25 | КІЛЬЦО | 011-014-19-2-2.9833/18829 | 12 | 12 | 25 | |||
| 26 | КІЛЬЦО | 012-016-25-2-2.9833/18829 | 10 | 10 | 26 | |||
| 27 | Прокладка | 12А0.23358 | 1 | 1 | 27 | |||
| 28 | Прокладка | 14А0.23358 | 11 | 11 | 28 | |||
| 29 | Рукав ( мм) | 10х17,5-1,47.10362 | 1 | 1 | 29 | |||
| 30 | Затискач TORRO | 12-20/9-C7W2 | 2 | 2 | 30 | |||
| 31 | Кабельна стяжка | КС 5 300 | 3 | 3 | 31 | |||
| 32 | Клапан гідрокерований | КГ-6/3Р2 | 1 | 1 | 32 | |||
| 32 | Клапан гідрокерований | КГ-6/3П2 | 1 | 1 | 32 | |||
| 33 | Гідропневмоакумулятор | 64000А | 1 | 1 | 33 | |||
| 34 | Рукав | 1SN NP6x900 A61A61 | 1 | 1 | 34 | |||
| 35 | Рукав | 1SN NP6x650 A60A61 | 1 | 1 | 35 | |||
| 36 | Рукав | 1SN NP6x1050 A60A61 | 7 | 7 | 36 | |||
| 37 | Рукав | 1SN NP6x1850 A60A61 | 4 | 4 | 37 | |||
| 38 | Рукав | 1SN NP6x2250 A60A61 | 4 | 4 | 38 | |||
| 39 | Блок управління | БУ-8/1 | 2 | 2 | 39 |
