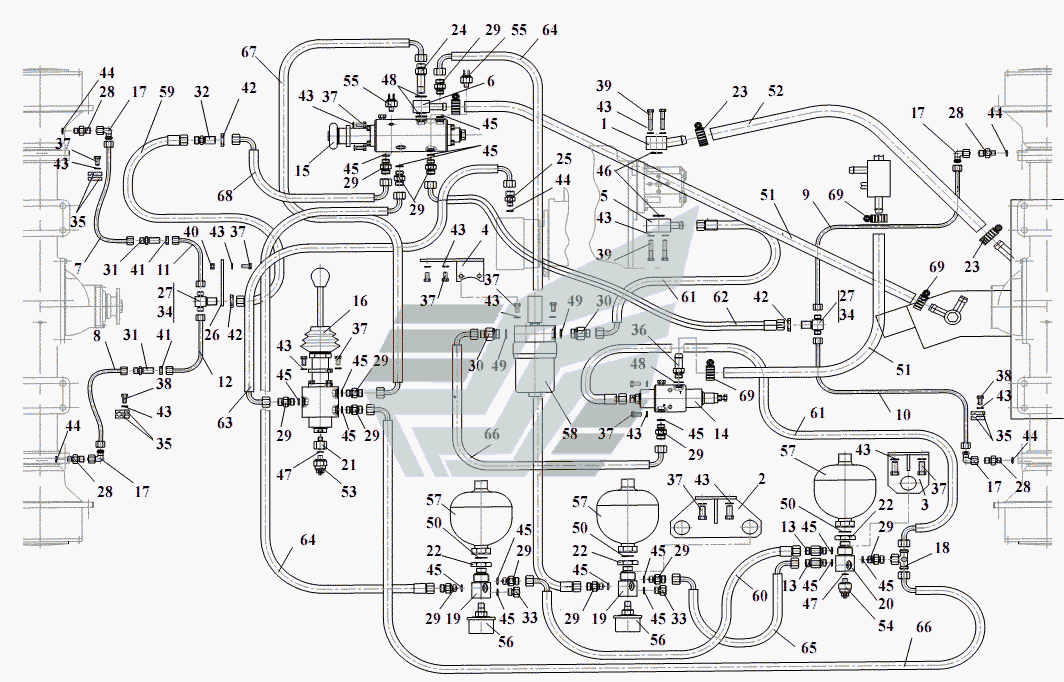

.- Гідросистема гальм
100%
Назва деталі
Фланець
Заводський номер
208-43.00.120
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
342В-10.00.050
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
342В-10.00.060
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
342В-10.00.070
Кількість на модель
1
№
4
Назва деталі
Фланець
Заводський номер
451.75.00.080
Кількість на модель
1
№
5
Назва деталі
Кутник поворотний
Заводський номер
451А.75.00.090
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
ТО-28А.40.05.000
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
ТО-28А.40.06.000
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
ТО-28А.40.07.000
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
ТО-28А.40.08.000
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
ТО-28А.40.09.000-01
Кількість на модель
1
№
11
Назва деталі
Трубопровід
Заводський номер
ТО-28А.40.10.000-01
Кількість на модель
1
№
12
Назва деталі
Клапан зворотний
Заводський номер
УГА1-07.01.000
Кількість на модель
2
№
13
Назва деталі
Блок розвантажувальний
Заводський номер
УГА2-01.01.000
Кількість на модель
1
№
14
Назва деталі
Кран гальмівний
Заводський номер
УГА2-05.01.000-01
Кількість на модель
1
№
15
Назва деталі
Гальмівний кран з ручним керуванням
Заводський номер
УГА2-05.02.000
Кількість на модель
1
№
16
Назва деталі
З'єднання
Заводський номер
УДГ1-02.01.010
Кількість на модель
4
№
17
Назва деталі
З'єднання
Заводський номер
УДГ1-03.01.020
Кількість на модель
1
№
18
Назва деталі
Перехідник
Заводський номер
342В-10.00.004
Кількість на модель
2
№
19
Назва деталі
Перехідник
Заводський номер
342В-10.00.005
Кількість на модель
1
№
20
Назва деталі
Перехідник
Заводський номер
342В-10.00.006
Кількість на модель
1
№
21
Назва деталі
Горіх
Заводський номер
342В-10.00.007
Кількість на модель
3
№
22
Назва деталі
Затискач TORRO
Заводський номер
20-32/9-C7W2
Кількість на модель
2
№
23
Назва деталі
Перехідник
Заводський номер
451-75.00.015
Кількість на модель
1
№
24
Назва деталі
Штуцер
Заводський номер
451-75.00.017
Кількість на модель
1
№
25
Назва деталі
Тарілка
Заводський номер
ТО-28А.40.00.007
Кількість на модель
1
№
26
Назва деталі
Трійник
Заводський номер
ТО-28А.40.00.008
Кількість на модель
2
№
27
Назва деталі
Штуцер
Заводський номер
УДГ1-01.01.001
Кількість на модель
4
№
28
Назва деталі
Штуцер
Заводський номер
УДГ1-01.01.004
Кількість на модель
13
№
29
Назва деталі
Штуцер
Заводський номер
УДГ1-01.02.008
Кількість на модель
2
№
30
Назва деталі
Штуцер
Заводський номер
УДГ1-01.06.001
Кількість на модель
2
№
31
Назва деталі
Штуцер
Заводський номер
УДГ1-01.06.003
Кількість на модель
1
№
32
Назва деталі
Заглушка
Заводський номер
УДГ1-09.01.003
Кількість на модель
2
№
33
Назва деталі
Заглушка
Заводський номер
УДГ1-09.03.001
Кількість на модель
2
№
34
Назва деталі
Колодка
Заводський номер
УДГ1-17.00.001
Кількість на модель
6
№
35
Назва деталі
Штуцер
Заводський номер
УДГ1-13.00.003
Кількість на модель
1
№
36
Назва деталі
гвинт
Заводський номер
М8х16.7796
Кількість на модель
25
№
37
Назва деталі
гвинт
Заводський номер
М8х25.7796
Кількість на модель
3
№
38
Назва деталі
Болт
Заводський номер
М8х45.7796
Кількість на модель
8
№
39
Назва деталі
Гайка
Заводський номер
М8.5915
Кількість на модель
1
№
40
Назва деталі
Контргайка
Заводський номер
М14.15803
Кількість на модель
2
№
41
Назва деталі
Контргайка
Заводський номер
М18.15803
Кількість на модель
3
№
42
Назва деталі
Шайба
Заводський номер
8.65Г.6402
Кількість на модель
36
№
43
Назва деталі
КІЛЬЦО
Заводський номер
009-013-25-2-2.9833/18829
Кількість на модель
5
№
44
Назва деталі
КІЛЬЦО
Заводський номер
013-017-25-2-2.9833/18829
Кількість на модель
17
№
45
Назва деталі
КІЛЬЦО
Заводський номер
021-025-25-2-2.9833/18829
Кількість на модель
2
№
46
Назва деталі
Прокладка
Заводський номер
10АО.23358
Кількість на модель
2
№
47
Назва деталі
Прокладка
Заводський номер
16АО.23358
Кількість на модель
3
№
48
Назва деталі
Прокладка
Заводський номер
22АО.23358
Кількість на модель
2
№
49
Назва деталі
Прокладка
Заводський номер
G1/2”АО.23358
Кількість на модель
3
№
50
Назва деталі
Рукав (L=__NT__0__ мм)
Заводський номер
16х25-1,6.10362
Кількість на модель
2
№
51
Назва деталі
Рукав (L=__NT__0__ мм)
Заводський номер
20х29-1,6.10362
Кількість на модель
1
№
52
Назва деталі
Вимикач тиску
Заводський номер
МО 15200 PMN50C
Кількість на модель
1
№
53
Назва деталі
Вимикач тиску
Заводський номер
МО 15200 PMN150C
Кількість на модель
1
№
54
Назва деталі
Вимикач
Заводський номер
ВК-12Б
Кількість на модель
2
№
55
Назва деталі
Датчик тиску
Заводський номер
16.02.3829
Кількість на модель
2
№
56
Назва деталі
Пневмогідроакумулятор
Заводський номер
SBO 200-1E1/112A-200AK50
Кількість на модель
3
№
57
Назва деталі
Фільтр
Заводський номер
ФГИ-12/3
Кількість на модель
1
№
58
Назва деталі
Рукав високого тиску
Заводський номер
1SN NP10x600 A60x60
Кількість на модель
1
№
59
Назва деталі
Рукав високого тиску
Заводський номер
1SN NP10x550 A60x61
Кількість на модель
1
№
60
Назва деталі
Рукав високого тиску
Заводський номер
1SN NP10x650 A60x61
Кількість на модель
2
№
61
Назва деталі
Рукав високого тиску
Заводський номер
1SN NP10x1150 A60x61
Кількість на модель
1
№
62
Назва деталі
Рукав високого тиску
Заводський номер
1SN NP10x1200 A61x61
Кількість на модель
1
№
63
Назва деталі
Рукав високого тиску
Заводський номер
1SN NP10x1300 A60x61
Кількість на модель
2
№
64
Назва деталі
Рукав високого тиску
Заводський номер
1SN NP10x450 A61x61
Кількість на модель
1
№
65
Назва деталі
Рукав високого тиску
Заводський номер
1SN NP10x750 A61x61
Кількість на модель
2
№
66
Назва деталі
Рукав високого тиску
Заводський номер
1SN NP10x750 A61x61(180)
Кількість на модель
1
№
67
Назва деталі
Рукав високого тиску
Заводський номер
1SN NP10x1100 A61x61(180)
Кількість на модель
1
№
68
Назва деталі
Затискач
Заводський номер
16-27/9-C7W2
Кількість на модель
4
№
69
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланець | 208-43.00.120 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 342В-10.00.050 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 342В-10.00.060 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 342В-10.00.070 | 1 | 1 | 4 | |||
| 5 | Фланець | 451.75.00.080 | 1 | 1 | 5 | |||
| 6 | Кутник поворотний | 451А.75.00.090 | 1 | 1 | 6 | |||
| 7 | Трубопровід | ТО-28А.40.05.000 | 1 | 1 | 7 | |||
| 8 | Трубопровід | ТО-28А.40.06.000 | 1 | 1 | 8 | |||
| 9 | Трубопровід | ТО-28А.40.07.000 | 1 | 1 | 9 | |||
| 10 | Трубопровід | ТО-28А.40.08.000 | 1 | 1 | 10 | |||
| 11 | Трубопровід | ТО-28А.40.09.000-01 | 1 | 1 | 11 | |||
| 12 | Трубопровід | ТО-28А.40.10.000-01 | 1 | 1 | 12 | |||
| 13 | Клапан зворотний | УГА1-07.01.000 | 2 | 2 | 13 | |||
| 14 | Блок розвантажувальний | УГА2-01.01.000 | 1 | 1 | 14 | |||
| 15 | Кран гальмівний | УГА2-05.01.000-01 | 1 | 1 | 15 | |||
| 16 | Гальмівний кран з ручним керуванням | УГА2-05.02.000 | 1 | 1 | 16 | |||
| 17 | З'єднання | УДГ1-02.01.010 | 4 | 4 | 17 | |||
| 18 | З'єднання | УДГ1-03.01.020 | 1 | 1 | 18 | |||
| 19 | Перехідник | 342В-10.00.004 | 2 | 2 | 19 | |||
| 20 | Перехідник | 342В-10.00.005 | 1 | 1 | 20 | |||
| 21 | Перехідник | 342В-10.00.006 | 1 | 1 | 21 | |||
| 22 | Горіх | 342В-10.00.007 | 3 | 3 | 22 | |||
| 23 | Затискач TORRO | 20-32/9-C7W2 | 2 | 2 | 23 | |||
| 24 | Перехідник | 451-75.00.015 | 1 | 1 | 24 | |||
| 25 | Штуцер | 451-75.00.017 | 1 | 1 | 25 | |||
| 26 | Тарілка | ТО-28А.40.00.007 | 1 | 1 | 26 | |||
| 27 | Трійник | ТО-28А.40.00.008 | 2 | 2 | 27 | |||
| 28 | Штуцер | УДГ1-01.01.001 | 4 | 4 | 28 | |||
| 29 | Штуцер | УДГ1-01.01.004 | 13 | 13 | 29 | |||
| 30 | Штуцер | УДГ1-01.02.008 | 2 | 2 | 30 | |||
| 31 | Штуцер | УДГ1-01.06.001 | 2 | 2 | 31 | |||
| 32 | Штуцер | УДГ1-01.06.003 | 1 | 1 | 32 | |||
| 33 | Заглушка | УДГ1-09.01.003 | 2 | 2 | 33 | |||
| 34 | Заглушка | УДГ1-09.03.001 | 2 | 2 | 34 | |||
| 35 | Колодка | УДГ1-17.00.001 | 6 | 6 | 35 | |||
| 36 | Штуцер | УДГ1-13.00.003 | 1 | 1 | 36 | |||
| 37 | гвинт | М8х16.7796 | 25 | 25 | 37 | |||
| 38 | гвинт | М8х25.7796 | 3 | 3 | 38 | |||
| 39 | Болт | М8х45.7796 | 8 | 8 | 39 | |||
| 40 | Гайка | М8.5915 | 1 | 1 | 40 | |||
| 41 | Контргайка | М14.15803 | 2 | 2 | 41 | |||
| 42 | Контргайка | М18.15803 | 3 | 3 | 42 | |||
| 43 | Шайба | 8.65Г.6402 | 36 | 36 | 43 | |||
| 44 | КІЛЬЦО | 009-013-25-2-2.9833/18829 | 5 | 5 | 44 | |||
| 45 | КІЛЬЦО | 013-017-25-2-2.9833/18829 | 17 | 17 | 45 | |||
| 46 | КІЛЬЦО | 021-025-25-2-2.9833/18829 | 2 | 2 | 46 | |||
| 47 | Прокладка | 10АО.23358 | 2 | 2 | 47 | |||
| 48 | Прокладка | 16АО.23358 | 3 | 3 | 48 | |||
| 49 | Прокладка | 22АО.23358 | 2 | 2 | 49 | |||
| 50 | Прокладка | G1/2”АО.23358 | 3 | 3 | 50 | |||
| 51 | Рукав (L=__NT__0__ мм) | 16х25-1,6.10362 | 2 | 2 | 51 | |||
| 52 | Рукав (L=__NT__0__ мм) | 20х29-1,6.10362 | 1 | 1 | 52 | |||
| 53 | Вимикач тиску | МО 15200 PMN50C | 1 | 1 | 53 | |||
| 54 | Вимикач тиску | МО 15200 PMN150C | 1 | 1 | 54 | |||
| 55 | Вимикач | ВК-12Б | 2 | 2 | 55 | |||
| 56 | Датчик тиску | 16.02.3829 | 2 | 2 | 56 | |||
| 57 | Пневмогідроакумулятор | SBO 200-1E1/112A-200AK50 | 3 | 3 | 57 | |||
| 58 | Фільтр | ФГИ-12/3 | 1 | 1 | 58 | |||
| 59 | Рукав високого тиску | 1SN NP10x600 A60x60 | 1 | 1 | 59 | |||
| 60 | Рукав високого тиску | 1SN NP10x550 A60x61 | 1 | 1 | 60 | |||
| 61 | Рукав високого тиску | 1SN NP10x650 A60x61 | 2 | 2 | 61 | |||
| 62 | Рукав високого тиску | 1SN NP10x1150 A60x61 | 1 | 1 | 62 | |||
| 63 | Рукав високого тиску | 1SN NP10x1200 A61x61 | 1 | 1 | 63 | |||
| 64 | Рукав високого тиску | 1SN NP10x1300 A60x61 | 2 | 2 | 64 | |||
| 65 | Рукав високого тиску | 1SN NP10x450 A61x61 | 1 | 1 | 65 | |||
| 66 | Рукав високого тиску | 1SN NP10x750 A61x61 | 2 | 2 | 66 | |||
| 67 | Рукав високого тиску | 1SN NP10x750 A61x61(180) | 1 | 1 | 67 | |||
| 68 | Рукав високого тиску | 1SN NP10x1100 A61x61(180) | 1 | 1 | 68 | |||
| 69 | Затискач | 16-27/9-C7W2 | 4 | 4 | 69 |
