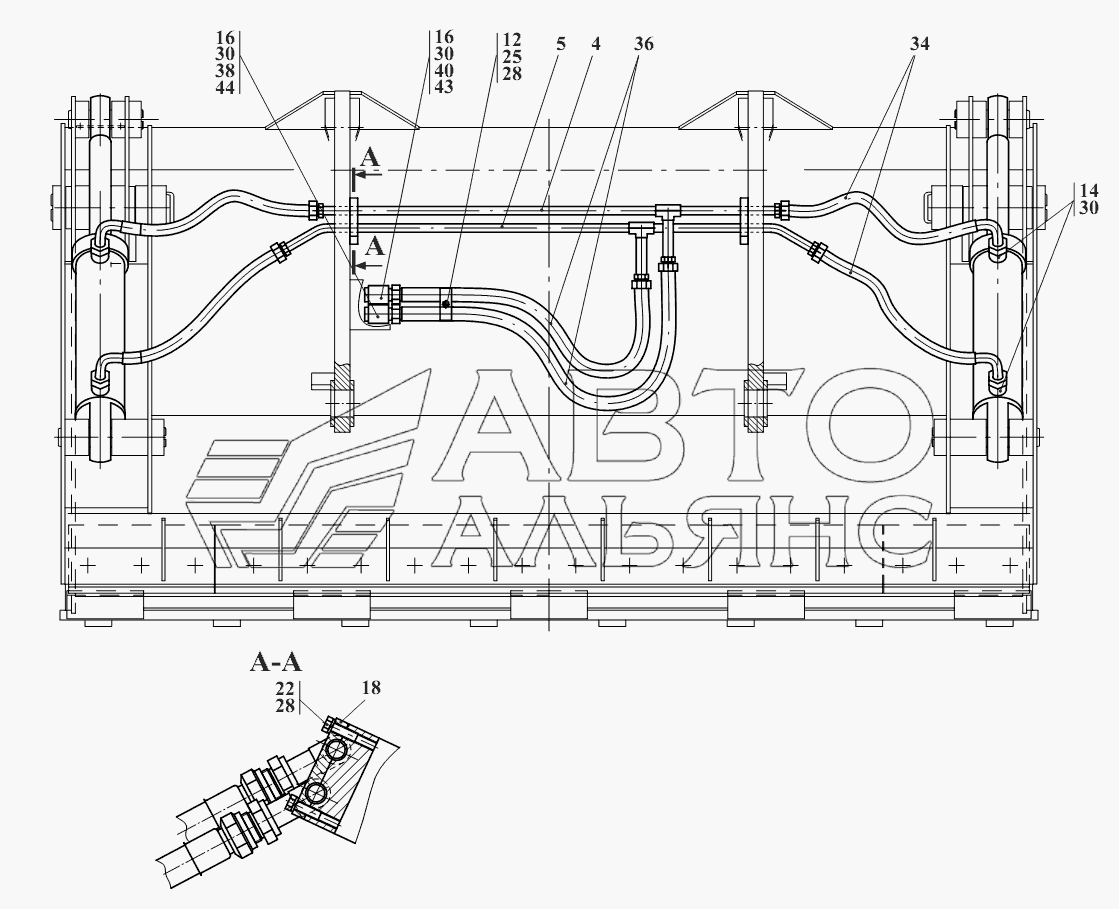

Гідросистема С., С.-
100%
Назва деталі
Трубопровід
Заводський номер
332С.60.02.010
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
332С.60.02.020
Кількість на модель
1
№
5
Назва деталі
Скоба
Заводський номер
ТО-18 06.00.025
Кількість на модель
1
№
12
Назва деталі
Штуцер
Заводський номер
УДГ1 01.02.011
Кількість на модель
4
№
14
Назва деталі
Штуцер
Заводський номер
УДГ1 01.17.018
Кількість на модель
2
№
16
Назва деталі
Колодка верхняя
Заводський номер
УДГ1 17.05.001
Кількість на модель
2
№
18
Назва деталі
Болт
Заводський номер
M10-6gx 30.56.0115
Кількість на модель
4
№
22
Назва деталі
Горіх
Заводський номер
М10-6Н.5.0115
Кількість на модель
1
№
25
Назва деталі
Шайба
Заводський номер
10.65Г0115
Кількість на модель
5
№
28
Назва деталі
Прокладка
Заводський номер
27М3
Кількість на модель
6
№
30
Назва деталі
Рукав
Заводський номер
2SN NP20x 650А80А81
Кількість на модель
4
№
34
Назва деталі
Рукав
Заводський номер
2SN NP20x1250А80А80
Кількість на модель
2
№
36
Назва деталі
Муфта
Заводський номер
PAV1.2019.002
Кількість на модель
1
№
38
Назва деталі
Штекер
Заводський номер
PAV1.2019.003
Кількість на модель
1
№
40
Назва деталі
Ковпак захисний
Заводський номер
SPAV.20003
Кількість на модель
1
№
43
Назва деталі
Пробка захисна
Заводський номер
SPAV.20002
Кількість на модель
1
№
44
Назва деталі
Циліндр
Заводський номер
351.25.04.200-02-Б
Кількість на модель
2
№
50
Назва деталі
Циліндр
Заводський номер
351.25.04.200-01-Б
Кількість на модель
2
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 4 | Трубопровід | 332С.60.02.010 | 1 | 1 | 4 | |||
| 5 | Трубопровід | 332С.60.02.020 | 1 | 1 | 5 | |||
| 12 | Скоба | ТО-18 06.00.025 | 1 | 1 | 12 | |||
| 14 | Штуцер | УДГ1 01.02.011 | 4 | 4 | 14 | |||
| 16 | Штуцер | УДГ1 01.17.018 | 2 | 2 | 16 | |||
| 18 | Колодка верхняя | УДГ1 17.05.001 | 2 | 2 | 18 | |||
| 22 | Болт | M10-6gx 30.56.0115 | 4 | 4 | 22 | |||
| 25 | Горіх | М10-6Н.5.0115 | 1 | 1 | 25 | |||
| 28 | Шайба | 10.65Г0115 | 5 | 5 | 28 | |||
| 30 | Прокладка | 27М3 | 6 | 6 | 30 | |||
| 34 | Рукав | 2SN NP20x 650А80А81 | 4 | 4 | 34 | |||
| 36 | Рукав | 2SN NP20x1250А80А80 | 2 | 2 | 36 | |||
| 38 | Муфта | PAV1.2019.002 | 1 | 1 | 38 | |||
| 40 | Штекер | PAV1.2019.003 | 1 | 1 | 40 | |||
| 43 | Ковпак захисний | SPAV.20003 | 1 | 1 | 43 | |||
| 44 | Пробка захисна | SPAV.20002 | 1 | 1 | 44 | |||
| 50 | Циліндр | 351.25.04.200-02-Б | 2 | 2 | 50 | |||
| 50 | Циліндр | 351.25.04.200-01-Б | 2 | 2 | 50 |
