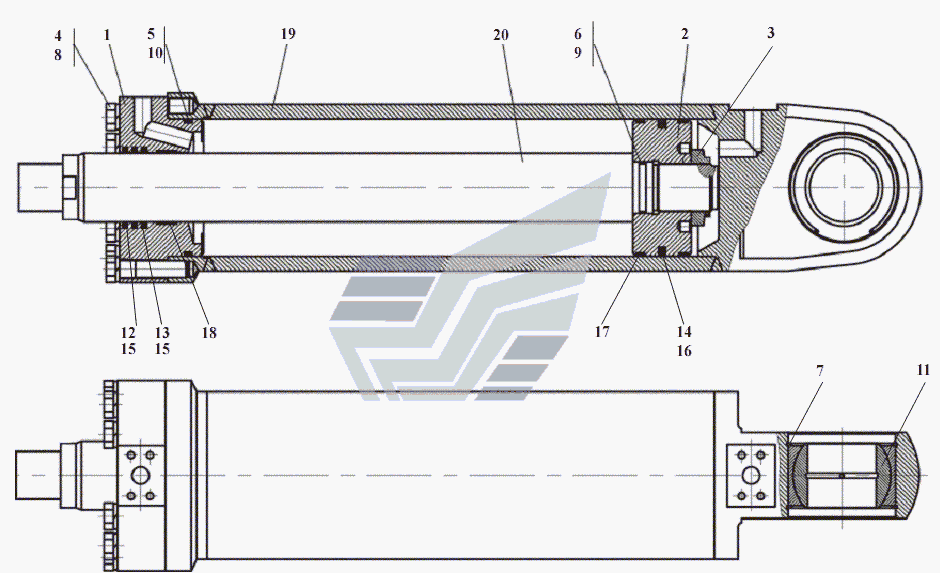

CE-Гідравлічний циліндр
100%
Назва деталі
Кришка
Заводський номер
ЦЭ125063-00.001
Кількість на модель
1
№
1
Назва деталі
Поршень
Заводський номер
ЦЭ125063-00.002
Кількість на модель
1
№
2
Назва деталі
Стопорна гайка
Заводський номер
ЦШ125063-00.003
Кількість на модель
1
№
3
Назва деталі
Болт
Заводський номер
ЦШ125063-00.005
Кількість на модель
9
№
4
Назва деталі
Кільце захисне
Заводський номер
ЦШ125063-00.006
Кількість на модель
1
№
5
Назва деталі
Кільце захисне
Заводський номер
ЦШ125063-00.007
Кількість на модель
2
№
6
Назва деталі
КІЛЬЦО
Заводський номер
Б90.13943-86
Кількість на модель
2
№
7
Назва деталі
Шайба
Заводський номер
18.65Г.0115.6402-70
Кількість на модель
9
№
8
Назва деталі
КІЛЬЦО
Заводський номер
045-050-30-2-2.9833/18829
Кількість на модель
1
№
9
Назва деталі
КІЛЬЦО
Заводський номер
115-125-58-2-2.9833/18829
Кількість на модель
1
№
10
Назва деталі
Підшипник ШСЛ-
Заводський номер
ШСЛ-60
Кількість на модель
1
№
11
Назва деталі
Грязезнімач
Заводський номер
Е52-100
Кількість на модель
1
№
12
Назва деталі
Кільце ущільнювальне
Заводський номер
Е1-100-3
Кількість на модель
2
№
13
Назва деталі
Кільце ущільнювальне
Заводський номер
Е13-200
Кількість на модель
1
№
14
Назва деталі
Кільце гумове
Заводський номер
01-100
Кількість на модель
3
№
15
Назва деталі
Кільце гумове
Заводський номер
02-200
Кількість на модель
1
№
16
Назва деталі
Кільце опорно-направляюче
Заводський номер
Е-21-200-20-4,0
Кількість на модель
3
№
17
Назва деталі
Кільце опорно-направляюче
Заводський номер
Е22-100-30-3,0
Кількість на модель
2
№
18
Назва деталі
Корпус
Заводський номер
ЦШ125063-00.100-02
Кількість на модель
1
№
19
Назва деталі
Корпус
Заводський номер
ЦШ125063-00.100-01
Кількість на модель
1
№
19
Назва деталі
Корпус
Заводський номер
ЦШ125063-00.100
Кількість на модель
1
№
19
Назва деталі
Шток
Заводський номер
ЦШ125063-00.018
Кількість на модель
1
№
20
Назва деталі
Шток
Заводський номер
ЦШ125063-00.018-01
Кількість на модель
1
№
20
Назва деталі
Шток
Заводський номер
ЦШ125063-00.018-02
Кількість на модель
1
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кришка | ЦЭ125063-00.001 | 1 | 1 | 1 | |||
| 2 | Поршень | ЦЭ125063-00.002 | 1 | 1 | 2 | |||
| 3 | Стопорна гайка | ЦШ125063-00.003 | 1 | 1 | 3 | |||
| 4 | Болт | ЦШ125063-00.005 | 9 | 9 | 4 | |||
| 5 | Кільце захисне | ЦШ125063-00.006 | 1 | 1 | 5 | |||
| 6 | Кільце захисне | ЦШ125063-00.007 | 2 | 2 | 6 | |||
| 7 | КІЛЬЦО | Б90.13943-86 | 2 | 2 | 7 | |||
| 8 | Шайба | 18.65Г.0115.6402-70 | 9 | 9 | 8 | |||
| 9 | КІЛЬЦО | 045-050-30-2-2.9833/18829 | 1 | 1 | 9 | |||
| 10 | КІЛЬЦО | 115-125-58-2-2.9833/18829 | 1 | 1 | 10 | |||
| 11 | Підшипник ШСЛ- | ШСЛ-60 | 1 | 1 | 11 | |||
| 12 | Грязезнімач | Е52-100 | 1 | 1 | 12 | |||
| 13 | Кільце ущільнювальне | Е1-100-3 | 2 | 2 | 13 | |||
| 14 | Кільце ущільнювальне | Е13-200 | 1 | 1 | 14 | |||
| 15 | Кільце гумове | 01-100 | 3 | 3 | 15 | |||
| 16 | Кільце гумове | 02-200 | 1 | 1 | 16 | |||
| 17 | Кільце опорно-направляюче | Е-21-200-20-4,0 | 3 | 3 | 17 | |||
| 18 | Кільце опорно-направляюче | Е22-100-30-3,0 | 2 | 2 | 18 | |||
| 19 | Корпус | ЦШ125063-00.100-02 | 1 | 1 | 19 | |||
| 19 | Корпус | ЦШ125063-00.100-01 | 1 | 1 | 19 | |||
| 19 | Корпус | ЦШ125063-00.100 | 1 | 1 | 19 | |||
| 20 | Шток | ЦШ125063-00.018 | 1 | 1 | 20 | |||
| 20 | Шток | ЦШ125063-00.018-01 | 1 | 1 | 20 | |||
| 20 | Шток | ЦШ125063-00.018-02 | 1 | 1 | 20 |
