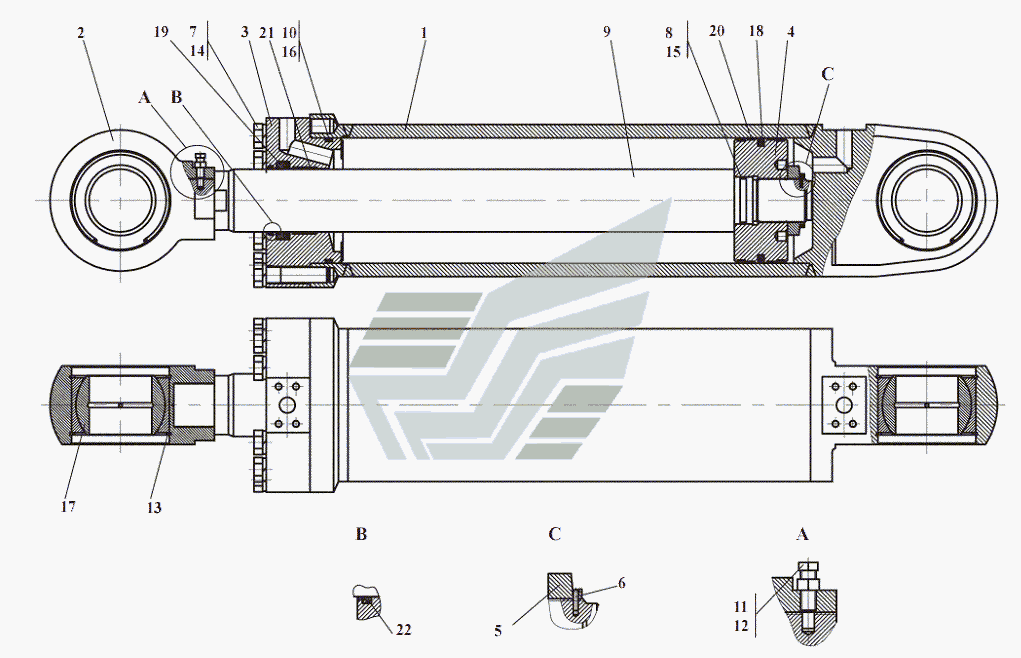

Гідроциліндр стріли
100%
Назва деталі
Корпус
Заводський номер
ЦШ160080-00.100-02
Кількість на модель
1
№
1
Назва деталі
Проушина
Заводський номер
361.45.06.001
Кількість на модель
1
№
2
Назва деталі
Кришка
Заводський номер
ЦS160080-00.001
Кількість на модель
1
№
3
Назва деталі
Поршень
Заводський номер
ЦS160080-00.002
Кількість на модель
1
№
4
Назва деталі
Горіх
Заводський номер
ЦШ160080-00.003
Кількість на модель
1
№
5
Назва деталі
КІЛЬЦО
Заводський номер
ЦШ160080-00.004
Кількість на модель
1
№
6
Назва деталі
Болт
Заводський номер
ЦШ160080-00.005
Кількість на модель
11
№
7
Назва деталі
Кільце захисне
Заводський номер
ЦШ160080-00.006
Кількість на модель
2
№
8
Назва деталі
Шток
Заводський номер
ЦШ160080-00.018-02
Кількість на модель
1
№
9
Назва деталі
Кільце захисне
Заводський номер
ЦШ160080-00.007
Кількість на модель
1
№
10
Назва деталі
Гвинт
Заводський номер
В.М10-6gx30.14Н.0115.1481-84
Кількість на модель
1
№
11
Назва деталі
Горіх
Заводський номер
М10-6H.04.0115.5916-70
Кількість на модель
1
№
12
Назва деталі
КІЛЬЦО
Заводський номер
A125.13943-86
Кількість на модель
4
№
13
Назва деталі
Шайба
Заводський номер
2065Г0115.6402-70
Кількість на модель
11
№
14
Назва деталі
КІЛЬЦО
Заводський номер
055-060-30-2-2.9833-73/18829-73
Кількість на модель
1
№
15
Назва деталі
КІЛЬЦО
Заводський номер
150-160-58-2-2.9833-73/18829-73
Кількість на модель
1
№
16
Назва деталі
Підшипник ТУ-
Заводський номер
ШСЛ80
Кількість на модель
2
№
17
Назва деталі
КІЛЬЦО
Заводський номер
416520SIMKO300160-139-7,8
Кількість на модель
1
№
18
Назва деталі
Ущільнення штокове
Заводський номер
349880KI310080-090-10,0
Кількість на модель
1
№
19
Назва деталі
КІЛЬЦО
Заводський номер
24130970КВ160-155-14,8
Кількість на модель
2
№
20
Назва деталі
КІЛЬЦО
Заводський номер
24138557SB080-085-14,8
Кількість на модель
1
№
21
Назва деталі
Грязезнімач
Заводський номер
86196ASOB080-088-4-7
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | ЦШ160080-00.100-02 | 1 | 1 | 1 | |||
| 2 | Проушина | 361.45.06.001 | 1 | 1 | 2 | |||
| 3 | Кришка | ЦS160080-00.001 | 1 | 1 | 3 | |||
| 4 | Поршень | ЦS160080-00.002 | 1 | 1 | 4 | |||
| 5 | Горіх | ЦШ160080-00.003 | 1 | 1 | 5 | |||
| 6 | КІЛЬЦО | ЦШ160080-00.004 | 1 | 1 | 6 | |||
| 7 | Болт | ЦШ160080-00.005 | 11 | 11 | 7 | |||
| 8 | Кільце захисне | ЦШ160080-00.006 | 2 | 2 | 8 | |||
| 9 | Шток | ЦШ160080-00.018-02 | 1 | 1 | 9 | |||
| 10 | Кільце захисне | ЦШ160080-00.007 | 1 | 1 | 10 | |||
| 11 | Гвинт | В.М10-6gx30.14Н.0115.1481-84 | 1 | 1 | 11 | |||
| 12 | Горіх | М10-6H.04.0115.5916-70 | 1 | 1 | 12 | |||
| 13 | КІЛЬЦО | A125.13943-86 | 4 | 4 | 13 | |||
| 14 | Шайба | 2065Г0115.6402-70 | 11 | 11 | 14 | |||
| 15 | КІЛЬЦО | 055-060-30-2-2.9833-73/18829-73 | 1 | 1 | 15 | |||
| 16 | КІЛЬЦО | 150-160-58-2-2.9833-73/18829-73 | 1 | 1 | 16 | |||
| 17 | Підшипник ТУ- | ШСЛ80 | 2 | 2 | 17 | |||
| 18 | КІЛЬЦО | 416520SIMKO300160-139-7,8 | 1 | 1 | 18 | |||
| 19 | Ущільнення штокове | 349880KI310080-090-10,0 | 1 | 1 | 19 | |||
| 20 | КІЛЬЦО | 24130970КВ160-155-14,8 | 2 | 2 | 20 | |||
| 21 | КІЛЬЦО | 24138557SB080-085-14,8 | 1 | 1 | 21 | |||
| 22 | Грязезнімач | 86196ASOB080-088-4-7 | 1 | 1 | 22 |
