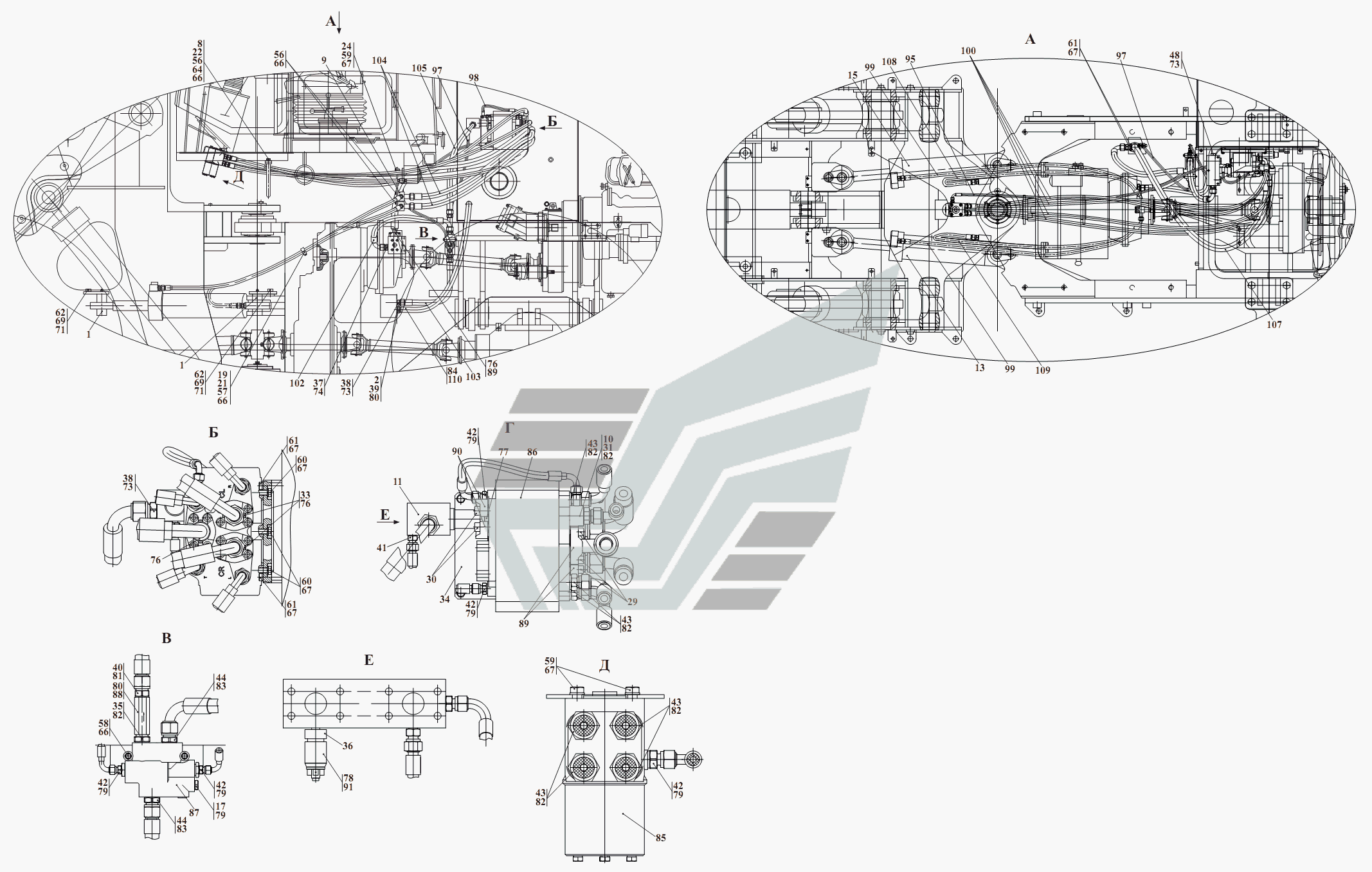

Гідросистема рульового керування
100%
Назва деталі
Палец
Заводський номер
361.74.05.000
Кількість на модель
4
№
1
Назва деталі
З'єднання
Заводський номер
371.74.00.010
Кількість на модель
1
№
2
Назва деталі
ПІДВІС
Заводський номер
361.74.10.060
Кількість на модель
1
№
8
Назва деталі
Трійник
Заводський номер
361.74.10.070
Кількість на модель
2
№
9
Назва деталі
Перехідник
Заводський номер
361.74.20.080
Кількість на модель
1
№
10
Назва деталі
Блок клапанів
Заводський номер
361.74.20.100
Кількість на модель
1
№
11
Назва деталі
Гідроциліндр рульовий лівий
Заводський номер
371.74.00.020
Кількість на модель
1
№
13
Назва деталі
Гідроциліндр рульовий лівий
Заводський номер
371.74.00.020-01
Кількість на модель
1
№
13
Назва деталі
Гідроциліндр рульовий правий
Заводський номер
371.74.00.030-01
Кількість на модель
1
№
15
Назва деталі
Гідроциліндр рульовий правий
Заводський номер
371.74.00.030
Кількість на модель
1
№
15
Назва деталі
Заглушка
Заводський номер
361.45.50.022
Кількість на модель
1
№
17
Назва деталі
Колодка
Заводський номер
361.74.00.009
Кількість на модель
4
№
19
Назва деталі
Тарілка
Заводський номер
361.74.00.013
Кількість на модель
4
№
21
Назва деталі
Тарілка
Заводський номер
361.74.10.002
Кількість на модель
1
№
22
Назва деталі
Кронштейн
Заводський номер
361.74.10.005
Кількість на модель
1
№
24
Назва деталі
Гвинт
Заводський номер
361.74.20.003
Кількість на модель
12
№
29
Назва деталі
Гвинт
Заводський номер
371.45.00.006
Кількість на модель
4
№
30
Назва деталі
Штуцер
Заводський номер
361.74.20.005
Кількість на модель
1
№
31
Назва деталі
Перехідник
Заводський номер
361.74.20.007
Кількість на модель
2
№
33
Назва деталі
Тарілка
Заводський номер
361.74.20.008
Кількість на модель
1
№
34
Назва деталі
Штуцер
Заводський номер
371.74.00.001
Кількість на модель
1
№
35
Назва деталі
Перехідник
Заводський номер
371.74.00.002
Кількість на модель
1
№
36
Назва деталі
Штуцер
Заводський номер
УДГ1 01.01.011
Кількість на модель
1
№
37
Назва деталі
Штуцер
Заводський номер
УДГ1 01.01.021
Кількість на модель
2
№
38
Назва деталі
Штуцер
Заводський номер
УДГ1 01.02.042
Кількість на модель
1
№
39
Назва деталі
Штуцер
Заводський номер
УДГ1 01.02.011
Кількість на модель
1
№
40
Назва деталі
Штуцер
Заводський номер
УДГ1 01.03.001
Кількість на модель
1
№
41
Назва деталі
Штуцер
Заводський номер
УДГ1 01.17.001
Кількість на модель
5
№
42
Назва деталі
Штуцер
Заводський номер
УДГ1 01.17.009
Кількість на модель
7
№
43
Назва деталі
Штуцер
Заводський номер
УДГ1 01.17.018
Кількість на модель
2
№
44
Назва деталі
Заглушка
Заводський номер
УДГ1 09.01.005
Кількість на модель
1
№
48
Назва деталі
Болт
Заводський номер
M8-6gx25.56.0115
Кількість на модель
6
№
56
Назва деталі
Болт
Заводський номер
M8-6gx50.56.0115
Кількість на модель
4
№
57
Назва деталі
Болт
Заводський номер
М8-6gx80.56.0115
Кількість на модель
2
№
58
Назва деталі
Болт
Заводський номер
M10-6gx20.88.35.0115
Кількість на модель
6
№
59
Назва деталі
Болт
Заводський номер
M10-6gx25.88.35.0115
Кількість на модель
3
№
60
Назва деталі
Болт
Заводський номер
M10-6gx30.56.0115
Кількість на модель
8
№
61
Назва деталі
Болт
Заводський номер
M16x1.5-6gx25.109.40Х.0115
Кількість на модель
4
№
62
Назва деталі
Горіх
Заводський номер
М8-6Н.5.0115
Кількість на модель
2
№
64
Назва деталі
Шайба
Заводський номер
8.65Г0115
Кількість на модель
12
№
66
Назва деталі
Шайба
Заводський номер
10.65Г0115
Кількість на модель
17
№
67
Назва деталі
Шайба
Заводський номер
16.65Г0115
Кількість на модель
4
№
69
Назва деталі
Шайба
Заводський номер
С.16.02.Ст3.0115
Кількість на модель
4
№
71
Назва деталі
Кільце- - -
Заводський номер
019-023-25-2-2
Кількість на модель
3
№
73
Назва деталі
Кільце
Заводський номер
024-029-30-2-2
Кількість на модель
1
№
74
Назва деталі
Кільце ГОСТ
Заводський номер
034-040-36-2-2
Кількість на модель
4
№
76
Назва деталі
КІЛЬЦО
Заводський номер
039-045-36-2-2
Кількість на модель
1
№
77
Назва деталі
Прокладка
Заводський номер
10 М3
Кількість на модель
1
№
78
Назва деталі
Прокладка
Заводський номер
14 М3
Кількість на модель
6
№
79
Назва деталі
Прокладка
Заводський номер
26 М3
Кількість на модель
1
№
80
Назва деталі
Прокладка
Заводський номер
27 М3
Кількість на модель
2
№
81
Назва деталі
Прокладка
Заводський номер
G 1/2 М3
Кількість на модель
10
№
82
Назва деталі
Прокладка
Заводський номер
G 3/4 М3
Кількість на модель
2
№
83
Назва деталі
Рукав
Заводський номер
25x35-1.6
Кількість на модель
1
№
84
Назва деталі
Насос дозатор
Заводський номер
OSPBX400rS 150-1085
Кількість на модель
1
№
85
Назва деталі
Підсилювач потоку
Заводський номер
OSQB5 150F0031
Кількість на модель
1
№
86
Назва деталі
Пріоритетний клапан
Заводський номер
OrS 160 152В 100 5
Кількість на модель
1
№
87
Назва деталі
Клапан зворотний
Заводський номер
8КО-16/ЗТ05
Кількість на модель
1
№
88
Назва деталі
Напівфланець
Заводський номер
Р10 FIS8184 Г1 (NP25) SAEI518
Кількість на модель
8
№
89
Назва деталі
Напівфланець
Заводський номер
Р10 FIS 8184 Г11/4 (NP32) SAEI 518В
Кількість на модель
2
№
90
Назва деталі
Датчик тиску
Заводський номер
15440/2.5 Bar (NC) SAFIM
Кількість на модель
1
№
91
Назва деталі
Рукав
Заводський номер
1SNNP6x1850 А60А61
Кількість на модель
1
№
95
Назва деталі
Рукав
Заводський номер
1SNNP6x1 050 А60А61
Кількість на модель
2
№
97
Назва деталі
Рукав
Заводський номер
1SNNP6x350 А61А61
Кількість на модель
1
№
98
Назва деталі
Рукав
Заводський номер
2SNNP13x1750 А60А63
Кількість на модель
2
№
99
Назва деталі
Рукав
Заводський номер
2SNNP13x2200 А60А61
Кількість на модель
4
№
100
Назва деталі
Рукав
Заводський номер
2SNNP20x650 А81А81
Кількість на модель
1
№
102
Назва деталі
Рукав
Заводський номер
4SpNp20x650 A80 A80
Кількість на модель
1
№
103
Назва деталі
Рукав
Заводський номер
2SNNP20x1150 A80 A81
Кількість на модель
2
№
104
Назва деталі
Рукав
Заводський номер
4SpNp20x1000 A81 A83-2700
Кількість на модель
1
№
105
Назва деталі
Рукав
Заводський номер
1SNNP25x1700 P10P11
Кількість на модель
1
№
107
Назва деталі
Рукав
Заводський номер
2SNNP13x1400 A61A63-900
Кількість на модель
1
№
108
Назва деталі
Рукав
Заводський номер
2SNNP13x1400 A61A63-2700
Кількість на модель
1
№
109
Назва деталі
Затискач TORRO
Заводський номер
32-50/9-C7W2
Кількість на модель
2
№
110
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Палец | 361.74.05.000 | 4 | 4 | 1 | |||
| 2 | З'єднання | 371.74.00.010 | 1 | 1 | 2 | |||
| 8 | ПІДВІС | 361.74.10.060 | 1 | 1 | 8 | |||
| 9 | Трійник | 361.74.10.070 | 2 | 2 | 9 | |||
| 10 | Перехідник | 361.74.20.080 | 1 | 1 | 10 | |||
| 11 | Блок клапанів | 361.74.20.100 | 1 | 1 | 11 | |||
| 13 | Гідроциліндр рульовий лівий | 371.74.00.020 | 1 | 1 | 13 | |||
| 13 | Гідроциліндр рульовий лівий | 371.74.00.020-01 | 1 | 1 | 13 | |||
| 15 | Гідроциліндр рульовий правий | 371.74.00.030-01 | 1 | 1 | 15 | |||
| 15 | Гідроциліндр рульовий правий | 371.74.00.030 | 1 | 1 | 15 | |||
| 17 | Заглушка | 361.45.50.022 | 1 | 1 | 17 | |||
| 19 | Колодка | 361.74.00.009 | 4 | 4 | 19 | |||
| 21 | Тарілка | 361.74.00.013 | 4 | 4 | 21 | |||
| 22 | Тарілка | 361.74.10.002 | 1 | 1 | 22 | |||
| 24 | Кронштейн | 361.74.10.005 | 1 | 1 | 24 | |||
| 29 | Гвинт | 361.74.20.003 | 12 | 12 | 29 | |||
| 30 | Гвинт | 371.45.00.006 | 4 | 4 | 30 | |||
| 31 | Штуцер | 361.74.20.005 | 1 | 1 | 31 | |||
| 33 | Перехідник | 361.74.20.007 | 2 | 2 | 33 | |||
| 34 | Тарілка | 361.74.20.008 | 1 | 1 | 34 | |||
| 35 | Штуцер | 371.74.00.001 | 1 | 1 | 35 | |||
| 36 | Перехідник | 371.74.00.002 | 1 | 1 | 36 | |||
| 37 | Штуцер | УДГ1 01.01.011 | 1 | 1 | 37 | |||
| 38 | Штуцер | УДГ1 01.01.021 | 2 | 2 | 38 | |||
| 39 | Штуцер | УДГ1 01.02.042 | 1 | 1 | 39 | |||
| 40 | Штуцер | УДГ1 01.02.011 | 1 | 1 | 40 | |||
| 41 | Штуцер | УДГ1 01.03.001 | 1 | 1 | 41 | |||
| 42 | Штуцер | УДГ1 01.17.001 | 5 | 5 | 42 | |||
| 43 | Штуцер | УДГ1 01.17.009 | 7 | 7 | 43 | |||
| 44 | Штуцер | УДГ1 01.17.018 | 2 | 2 | 44 | |||
| 48 | Заглушка | УДГ1 09.01.005 | 1 | 1 | 48 | |||
| 56 | Болт | M8-6gx25.56.0115 | 6 | 6 | 56 | |||
| 57 | Болт | M8-6gx50.56.0115 | 4 | 4 | 57 | |||
| 58 | Болт | М8-6gx80.56.0115 | 2 | 2 | 58 | |||
| 59 | Болт | M10-6gx20.88.35.0115 | 6 | 6 | 59 | |||
| 60 | Болт | M10-6gx25.88.35.0115 | 3 | 3 | 60 | |||
| 61 | Болт | M10-6gx30.56.0115 | 8 | 8 | 61 | |||
| 62 | Болт | M16x1.5-6gx25.109.40Х.0115 | 4 | 4 | 62 | |||
| 64 | Горіх | М8-6Н.5.0115 | 2 | 2 | 64 | |||
| 66 | Шайба | 8.65Г0115 | 12 | 12 | 66 | |||
| 67 | Шайба | 10.65Г0115 | 17 | 17 | 67 | |||
| 69 | Шайба | 16.65Г0115 | 4 | 4 | 69 | |||
| 71 | Шайба | С.16.02.Ст3.0115 | 4 | 4 | 71 | |||
| 73 | Кільце- - - | 019-023-25-2-2 | 3 | 3 | 73 | |||
| 74 | Кільце | 024-029-30-2-2 | 1 | 1 | 74 | |||
| 76 | Кільце ГОСТ | 034-040-36-2-2 | 4 | 4 | 76 | |||
| 77 | КІЛЬЦО | 039-045-36-2-2 | 1 | 1 | 77 | |||
| 78 | Прокладка | 10 М3 | 1 | 1 | 78 | |||
| 79 | Прокладка | 14 М3 | 6 | 6 | 79 | |||
| 80 | Прокладка | 26 М3 | 1 | 1 | 80 | |||
| 81 | Прокладка | 27 М3 | 2 | 2 | 81 | |||
| 82 | Прокладка | G 1/2 М3 | 10 | 10 | 82 | |||
| 83 | Прокладка | G 3/4 М3 | 2 | 2 | 83 | |||
| 84 | Рукав | 25x35-1.6 | 1 | 1 | 84 | |||
| 85 | Насос дозатор | OSPBX400rS 150-1085 | 1 | 1 | 85 | |||
| 86 | Підсилювач потоку | OSQB5 150F0031 | 1 | 1 | 86 | |||
| 87 | Пріоритетний клапан | OrS 160 152В 100 5 | 1 | 1 | 87 | |||
| 88 | Клапан зворотний | 8КО-16/ЗТ05 | 1 | 1 | 88 | |||
| 89 | Напівфланець | Р10 FIS8184 Г1 (NP25) SAEI518 | 8 | 8 | 89 | |||
| 90 | Напівфланець | Р10 FIS 8184 Г11/4 (NP32) SAEI 518В | 2 | 2 | 90 | |||
| 91 | Датчик тиску | 15440/2.5 Bar (NC) SAFIM | 1 | 1 | 91 | |||
| 95 | Рукав | 1SNNP6x1850 А60А61 | 1 | 1 | 95 | |||
| 97 | Рукав | 1SNNP6x1 050 А60А61 | 2 | 2 | 97 | |||
| 98 | Рукав | 1SNNP6x350 А61А61 | 1 | 1 | 98 | |||
| 99 | Рукав | 2SNNP13x1750 А60А63 | 2 | 2 | 99 | |||
| 100 | Рукав | 2SNNP13x2200 А60А61 | 4 | 4 | 100 | |||
| 102 | Рукав | 2SNNP20x650 А81А81 | 1 | 1 | 102 | |||
| 103 | Рукав | 4SpNp20x650 A80 A80 | 1 | 1 | 103 | |||
| 104 | Рукав | 2SNNP20x1150 A80 A81 | 2 | 2 | 104 | |||
| 105 | Рукав | 4SpNp20x1000 A81 A83-2700 | 1 | 1 | 105 | |||
| 107 | Рукав | 1SNNP25x1700 P10P11 | 1 | 1 | 107 | |||
| 108 | Рукав | 2SNNP13x1400 A61A63-900 | 1 | 1 | 108 | |||
| 109 | Рукав | 2SNNP13x1400 A61A63-2700 | 1 | 1 | 109 | |||
| 110 | Затискач TORRO | 32-50/9-C7W2 | 2 | 2 | 110 |
