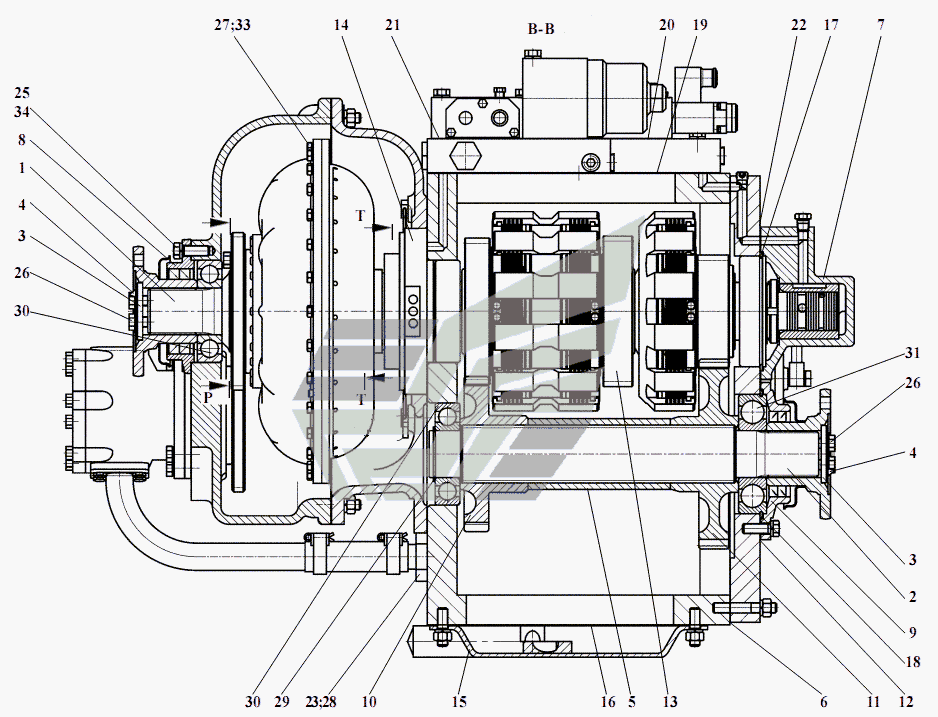

- Передача гідромеханічна
100%
Назва деталі
Вал- шестерня
Заводський номер
451-38.01.001
Кількість на модель
1
№
1
Назва деталі
Вал вихідний
Заводський номер
451-38.01.011
Кількість на модель
1
№
2
Назва деталі
Шайба
Заводський номер
451-38.01.012
Кількість на модель
2
№
3
Назва деталі
Упорна пластина
Заводський номер
451-38.01.013
Кількість на модель
2
№
4
Назва деталі
Втулка
Заводський номер
451-38.01.014
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
451-38.01.035
Кількість на модель
1
№
6
Назва деталі
Кришка
Заводський номер
451-38.01.080
Кількість на модель
1
№
7
Назва деталі
Кришка
Заводський номер
У35605-00.120
Кількість на модель
1
№
8
Назва деталі
Кришка
Заводський номер
У35605-00.220
Кількість на модель
1
№
9
Назва деталі
Шестерня
Заводський номер
У35605-00.536
Кількість на модель
1
№
10
Назва деталі
Шестерня
Заводський номер
У35605-00.537
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
У35605-00.581
Кількість на модель
1
№
12
Назва деталі
Вал турбінний
Заводський номер
У35615-01.050
Кількість на модель
1
№
13
Назва деталі
Маточина гідротрансформатора
Заводський номер
У35615-01.090
Кількість на модель
1
№
14
Назва деталі
Поддон
Заводський номер
У35615-01.140
Кількість на модель
1
№
15
Назва деталі
Сітка
Заводський номер
У35615-01.160
Кількість на модель
1
№
16
Назва деталі
КІЛЬЦО
Заводський номер
У35615-01.504
Кількість на модель
1
№
17
Назва деталі
КІЛЬЦО
Заводський номер
У35615-01.505
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
У35615-01.506
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
У35615-01.507-01
Кількість на модель
1
№
20
Назва деталі
Прокладка
Заводський номер
У35615-01.508
Кількість на модель
1
№
21
Назва деталі
Прокладка
Заводський номер
У35615-01.511
Кількість на модель
1
№
22
Назва деталі
Штуцер
Заводський номер
У35615-01.512
Кількість на модель
1
№
23
Назва деталі
Болт
Заводський номер
3М12х50.56.7796-70
Кількість на модель
5
№
24
Назва деталі
Болт
Заводський номер
М12х35.56.7796-70
Кількість на модель
5
№
25
Назва деталі
Болт
Заводський номер
М12х1,25х30.109.7796-70
Кількість на модель
4
№
26
Назва деталі
Болт
Заводський номер
М8х20.56.7796-70
Кількість на модель
30
№
27
Назва деталі
КІЛЬЦО
Заводський номер
033-038-30-2-2.9833-73
Кількість на модель
1
№
28
Назва деталі
КІЛЬЦО
Заводський номер
В55.13942-86
Кількість на модель
1
№
29
Назва деталі
Підшипник
Заводський номер
311.8338-75
Кількість на модель
2
№
30
Назва деталі
Підшипник
Заводський номер
50411.2893-82
Кількість на модель
1
№
31
Назва деталі
Дріт
Заводський номер
1,6-С-1.3282-74
Кількість на модель
4
№
32
Назва деталі
Шайба
Заводський номер
8.65Г.6402-70
Кількість на модель
30
№
33
Назва деталі
Шайба
Заводський номер
12.65Г.6402-70
Кількість на модель
9
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал- шестерня | 451-38.01.001 | 1 | 1 | 1 | |||
| 2 | Вал вихідний | 451-38.01.011 | 1 | 1 | 2 | |||
| 3 | Шайба | 451-38.01.012 | 2 | 2 | 3 | |||
| 4 | Упорна пластина | 451-38.01.013 | 2 | 2 | 4 | |||
| 5 | Втулка | 451-38.01.014 | 1 | 1 | 5 | |||
| 6 | Прокладка | 451-38.01.035 | 1 | 1 | 6 | |||
| 7 | Кришка | 451-38.01.080 | 1 | 1 | 7 | |||
| 8 | Кришка | У35605-00.120 | 1 | 1 | 8 | |||
| 9 | Кришка | У35605-00.220 | 1 | 1 | 9 | |||
| 10 | Шестерня | У35605-00.536 | 1 | 1 | 10 | |||
| 11 | Шестерня | У35605-00.537 | 1 | 1 | 11 | |||
| 12 | Прокладка | У35605-00.581 | 1 | 1 | 12 | |||
| 13 | Вал турбінний | У35615-01.050 | 1 | 1 | 13 | |||
| 14 | Маточина гідротрансформатора | У35615-01.090 | 1 | 1 | 14 | |||
| 15 | Поддон | У35615-01.140 | 1 | 1 | 15 | |||
| 16 | Сітка | У35615-01.160 | 1 | 1 | 16 | |||
| 17 | КІЛЬЦО | У35615-01.504 | 1 | 1 | 17 | |||
| 18 | КІЛЬЦО | У35615-01.505 | 1 | 1 | 18 | |||
| 19 | Прокладка | У35615-01.506 | 1 | 1 | 19 | |||
| 20 | Прокладка | У35615-01.507-01 | 1 | 1 | 20 | |||
| 21 | Прокладка | У35615-01.508 | 1 | 1 | 21 | |||
| 22 | Прокладка | У35615-01.511 | 1 | 1 | 22 | |||
| 23 | Штуцер | У35615-01.512 | 1 | 1 | 23 | |||
| 24 | Болт | 3М12х50.56.7796-70 | 5 | 5 | 24 | |||
| 25 | Болт | М12х35.56.7796-70 | 5 | 5 | 25 | |||
| 26 | Болт | М12х1,25х30.109.7796-70 | 4 | 4 | 26 | |||
| 27 | Болт | М8х20.56.7796-70 | 30 | 30 | 27 | |||
| 28 | КІЛЬЦО | 033-038-30-2-2.9833-73 | 1 | 1 | 28 | |||
| 29 | КІЛЬЦО | В55.13942-86 | 1 | 1 | 29 | |||
| 30 | Підшипник | 311.8338-75 | 2 | 2 | 30 | |||
| 31 | Підшипник | 50411.2893-82 | 1 | 1 | 31 | |||
| 32 | Дріт | 1,6-С-1.3282-74 | 4 | 4 | 32 | |||
| 33 | Шайба | 8.65Г.6402-70 | 30 | 30 | 33 | |||
| 34 | Шайба | 12.65Г.6402-70 | 9 | 9 | 34 |
