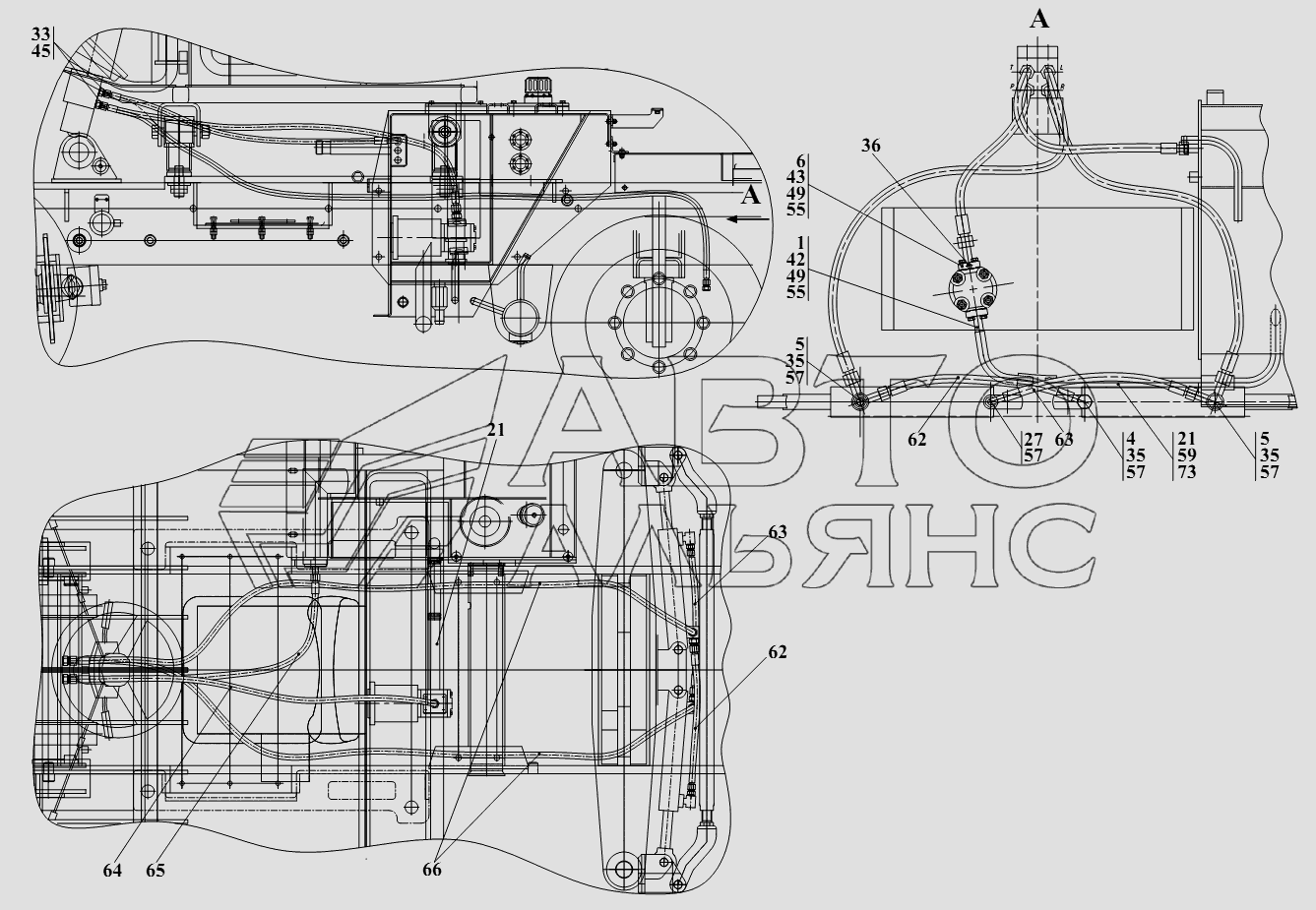

Гідросистема рульового управління .
100%
Назва деталі
Трубопровід
Заводський номер
451А.74.00.010
Кількість на модель
1
№
1
Назва деталі
Кутник поворотний
Заводський номер
451А.74.00.040
Кількість на модель
1
№
4
Назва деталі
Кутник поворотний
Заводський номер
451A.74.00.050
Кількість на модель
2
№
5
Назва деталі
Фланець
Заводський номер
451A.74.00.060
Кількість на модель
1
№
6
Назва деталі
Труба
Заводський номер
451A.74.00.002
Кількість на модель
1
№
21
Назва деталі
Штуцер
Заводський номер
УДГ1.01.01.004
Кількість на модель
1
№
27
Назва деталі
Штуцер
Заводський номер
УДГ1.01.02.024
Кількість на модель
4
№
33
Назва деталі
Затискний болт
Заводський номер
УДГ1.05.00.003
Кількість на модель
3
№
35
Назва деталі
Заглушка
Заводський номер
УДГ1.09.03.001
Кількість на модель
1
№
36
Назва деталі
Болт
Заводський номер
M8-6gx25.88.35.0115
Кількість на модель
4
№
42
Назва деталі
Болт
Заводський номер
M8-6gx45.88.35.0115
Кількість на модель
4
№
43
Назва деталі
Прокладка
Заводський номер
22М3
Кількість на модель
4
№
45
Назва деталі
Шайба
Заводський номер
8.65Г.0115
Кількість на модель
8
№
49
Назва деталі
Кільце- - -
Заводський номер
019-023-25-2-2
Кількість на модель
2
№
55
Назва деталі
Прокладка
Заводський номер
16М3
Кількість на модель
7
№
57
Назва деталі
Рукав
Заводський номер
20x29-1,6
Кількість на модель
2
№
59
Назва деталі
РВД
Заводський номер
1SN-10-18-450-DKT-DKT
Кількість на модель
1
№
62
Назва деталі
РВД
Заводський номер
1SN-10-18-500-DKT-DKT90
Кількість на модель
1
№
63
Назва деталі
РВД
Заводський номер
2SN-13-27,5-1200-DKT-DKT
Кількість на модель
1
№
64
Назва деталі
РВД
Заводський номер
2SN-13-27,5-1350-DKT-DKT
Кількість на модель
1
№
65
Назва деталі
РВД
Заводський номер
2SN-13-27,5-2500-DKT-DKT
Кількість на модель
2
№
66
Назва деталі
Затискач TORRO
Заводський номер
20-32/9-C7W2
Кількість на модель
4
№
73
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | 451А.74.00.010 | 1 | 1 | 1 | |||
| 4 | Кутник поворотний | 451А.74.00.040 | 1 | 1 | 4 | |||
| 5 | Кутник поворотний | 451A.74.00.050 | 2 | 2 | 5 | |||
| 6 | Фланець | 451A.74.00.060 | 1 | 1 | 6 | |||
| 21 | Труба | 451A.74.00.002 | 1 | 1 | 21 | |||
| 27 | Штуцер | УДГ1.01.01.004 | 1 | 1 | 27 | |||
| 33 | Штуцер | УДГ1.01.02.024 | 4 | 4 | 33 | |||
| 35 | Затискний болт | УДГ1.05.00.003 | 3 | 3 | 35 | |||
| 36 | Заглушка | УДГ1.09.03.001 | 1 | 1 | 36 | |||
| 42 | Болт | M8-6gx25.88.35.0115 | 4 | 4 | 42 | |||
| 43 | Болт | M8-6gx45.88.35.0115 | 4 | 4 | 43 | |||
| 45 | Прокладка | 22М3 | 4 | 4 | 45 | |||
| 49 | Шайба | 8.65Г.0115 | 8 | 8 | 49 | |||
| 55 | Кільце- - - | 019-023-25-2-2 | 2 | 2 | 55 | |||
| 57 | Прокладка | 16М3 | 7 | 7 | 57 | |||
| 59 | Рукав | 20x29-1,6 | 2 | 2 | 59 | |||
| 62 | РВД | 1SN-10-18-450-DKT-DKT | 1 | 1 | 62 | |||
| 63 | РВД | 1SN-10-18-500-DKT-DKT90 | 1 | 1 | 63 | |||
| 64 | РВД | 2SN-13-27,5-1200-DKT-DKT | 1 | 1 | 64 | |||
| 65 | РВД | 2SN-13-27,5-1350-DKT-DKT | 1 | 1 | 65 | |||
| 66 | РВД | 2SN-13-27,5-2500-DKT-DKT | 2 | 2 | 66 | |||
| 73 | Затискач TORRO | 20-32/9-C7W2 | 4 | 4 | 73 |
