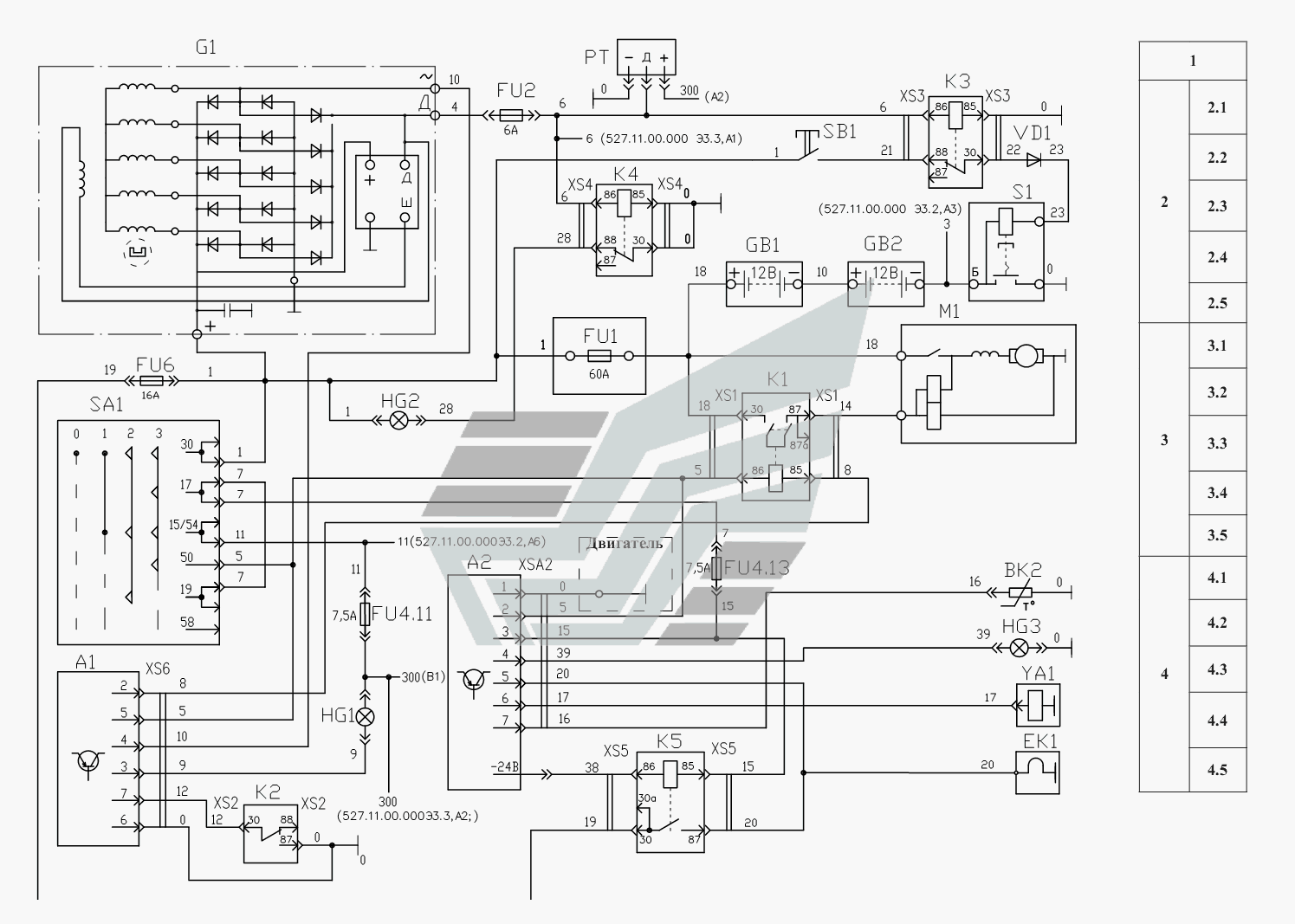

Електросистема. Схема електрична принципова силова установка силової установки Е
100%
Назва деталі
Свічка розжарювання EC
Заводський номер
Свеча накаливания ЕК1
Кількість на модель
№
Назва деталі
Акумуляторні батареї GB1, GB2
Заводський номер
Аккумуляторные ботареи GB1, GB2
Кількість на модель
№
Назва деталі
Вимикач "маси" S1
Заводський номер
Выключатель «массы» S1
Кількість на модель
№
Назва деталі
Реле блокування вимикача "маси" КЗ
Заводський номер
Реле блокировки КЗ
Кількість на модель
№
Назва деталі
Генератор
Заводський номер
Генератор G1
Кількість на модель
№
Назва деталі
Система електропостачання
Заводський номер
Система электроснабжения
Кількість на модель
№
Назва деталі
Лічильник часу напрацювання двигуна РТ
Заводський номер
Счетчик времени
Кількість на модель
№
Назва деталі
Клапан паливний електромагнітний
Заводський номер
11.3741
Кількість на модель
1
№
Назва деталі
Колодка гніздова
Заводський номер
602 207
Кількість на модель
1
№
Назва деталі
Розряд акумулятора HL2
Заводський номер
Разряд АКБ HL2
Кількість на модель
№
Назва деталі
СИСТЕМА ЗАПУСКУ ДВИГУНА
Заводський номер
Система пуска двигателя
Кількість на модель
№
Назва деталі
Стартер
Заводський номер
Стартер M1
Кількість на модель
№
Назва деталі
Електромагнітний клапан YA1
Заводський номер
Электромагнитный клапан YA1
Кількість на модель
№
Назва деталі
Контрольна лампа HL2
Заводський номер
Контрольная лампа HL2
Кількість на модель
№
Назва деталі
Датчик температури двигуна
Заводський номер
Датчик температуры двигателя
Кількість на модель
№
Назва деталі
Блок управління ЕФУ- А
Заводський номер
Блок управления ЭФУ-А2
Кількість на модель
№
Назва деталі
Електрофакельний пристрій
Заводський номер
Электрофакельное устройство
Кількість на модель
№
Назва деталі
Реле нейтралі
Заводський номер
Реле нейтрали
Кількість на модель
№
Назва деталі
Блок керування стартером А
Заводський номер
Блок управления стартером А1
Кількість на модель
№
Назва деталі
Вимикач "запалювання" SA1
Заводський номер
Выключатель «зажигания» SA1
Кількість на модель
№
Назва деталі
K пускове реле
Заводський номер
Реле стартера К1
Кількість на модель
№
Назва деталі
Колодка гніздова (XS3, XS4)
Заводський номер
607 605
Кількість на модель
3
№
Назва деталі
Колодка гніздова
Заводський номер
469.59.00
Кількість на модель
2
№
Назва деталі
Діод KDATT
Заводський номер
КД203АТТ3.362.141
Кількість на модель
1
№
Назва деталі
Генератор G-
Заводський номер
Г9985.3701-1
Кількість на модель
1
№
Назва деталі
Запобіжник
Заводський номер
ПР 117
Кількість на модель
1
№
Назва деталі
Запобіжник-
Заводський номер
35.3722-01
Кількість на модель
1
№
Назва деталі
Запобіжник
Заводський номер
ПР119-01
Кількість на модель
1
№
Назва деталі
Блок запобіжників у зборі
Заводський номер
111.3722
Кількість на модель
1
№
Назва деталі
Свічка факельна штифтова
Заводський номер
1132.3740
Кількість на модель
1
№
Назва деталі
Датчик ДУТЖ
Заводський номер
Датчик ДУТЖ
Кількість на модель
1
№
Назва деталі
Безблокувальний
Заводський номер
Блок БУС-4
Кількість на модель
1
№
Назва деталі
Батарея акумуляторна
Заводський номер
6CT-132AL3
Кількість на модель
2
№
Назва деталі
Лампа контрольна-
Заводський номер
2212.3803-176
Кількість на модель
1
№
Назва деталі
Контрольна лампа
Заводський номер
2212.3803-47
Кількість на модель
1
№
Назва деталі
Вимикач-
Заводський номер
11.3704-01
Кількість на модель
1
№
Назва деталі
Вимикач запалювання
Заводський номер
14.0322.0000
Кількість на модель
1
№
Назва деталі
Вимикач акумуляторної батареї 1212.3737
Заводський номер
1212.3737
Кількість на модель
1
№
Назва деталі
Лічильник часу напрацювання
Заводський номер
СВН-1-24
Кількість на модель
1
№
Назва деталі
Стартер
Заводський номер
СТ142Н
Кількість на модель
1
№
Назва деталі
Реле стартера-
Заводський номер
738.3747-50
Кількість на модель
1
№
Назва деталі
Реле
Заводський номер
903.3747
Кількість на модель
3
№
Назва деталі
Лампа контрольна-
Заводський номер
2212.3803-129
Кількість на модель
1
№
Назва деталі
Безблокувальний
Заводський номер
Блок БУС-2
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Свічка розжарювання EC | Свеча накаливания ЕК1 | |||||||
| Акумуляторні батареї GB1, GB2 | Аккумуляторные ботареи GB1, GB2 | |||||||
| Вимикач "маси" S1 | Выключатель «массы» S1 | |||||||
| Реле блокування вимикача "маси" КЗ | Реле блокировки КЗ | |||||||
| Генератор | Генератор G1 | |||||||
| Система електропостачання | Система электроснабжения | |||||||
| Лічильник часу напрацювання двигуна РТ | Счетчик времени | |||||||
| Клапан паливний електромагнітний | 11.3741 | 1 | 1 | |||||
| Колодка гніздова | 602 207 | 1 | 1 | |||||
| Розряд акумулятора HL2 | Разряд АКБ HL2 | |||||||
| СИСТЕМА ЗАПУСКУ ДВИГУНА | Система пуска двигателя | |||||||
| Стартер | Стартер M1 | |||||||
| Електромагнітний клапан YA1 | Электромагнитный клапан YA1 | |||||||
| Контрольна лампа HL2 | Контрольная лампа HL2 | |||||||
| Датчик температури двигуна | Датчик температуры двигателя | |||||||
| Блок управління ЕФУ- А | Блок управления ЭФУ-А2 | |||||||
| Електрофакельний пристрій | Электрофакельное устройство | |||||||
| Реле нейтралі | Реле нейтрали | |||||||
| Блок керування стартером А | Блок управления стартером А1 | |||||||
| Вимикач "запалювання" SA1 | Выключатель «зажигания» SA1 | |||||||
| K пускове реле | Реле стартера К1 | |||||||
| Колодка гніздова (XS3, XS4) | 607 605 | 3 | 3 | |||||
| Колодка гніздова | 469.59.00 | 2 | 2 | |||||
| Діод KDATT | КД203АТТ3.362.141 | 1 | 1 | |||||
| Генератор G- | Г9985.3701-1 | 1 | 1 | |||||
| Запобіжник | ПР 117 | 1 | 1 | |||||
| Запобіжник- | 35.3722-01 | 1 | 1 | |||||
| Запобіжник | ПР119-01 | 1 | 1 | |||||
| Блок запобіжників у зборі | 111.3722 | 1 | 1 | |||||
| Свічка факельна штифтова | 1132.3740 | 1 | 1 | |||||
| Датчик ДУТЖ | Датчик ДУТЖ | 1 | 1 | |||||
| Безблокувальний | Блок БУС-4 | 1 | 1 | |||||
| Батарея акумуляторна | 6CT-132AL3 | 2 | 2 | |||||
| Лампа контрольна- | 2212.3803-176 | 1 | 1 | |||||
| Контрольна лампа | 2212.3803-47 | 1 | 1 | |||||
| Вимикач- | 11.3704-01 | 1 | 1 | |||||
| Вимикач запалювання | 14.0322.0000 | 1 | 1 | |||||
| Вимикач акумуляторної батареї 1212.3737 | 1212.3737 | 1 | 1 | |||||
| Лічильник часу напрацювання | СВН-1-24 | 1 | 1 | |||||
| Стартер | СТ142Н | 1 | 1 | |||||
| Реле стартера- | 738.3747-50 | 1 | 1 | |||||
| Реле | 903.3747 | 3 | 3 | |||||
| Лампа контрольна- | 2212.3803-129 | 1 | 1 | |||||
| Безблокувальний | Блок БУС-2 | 1 | 1 |
