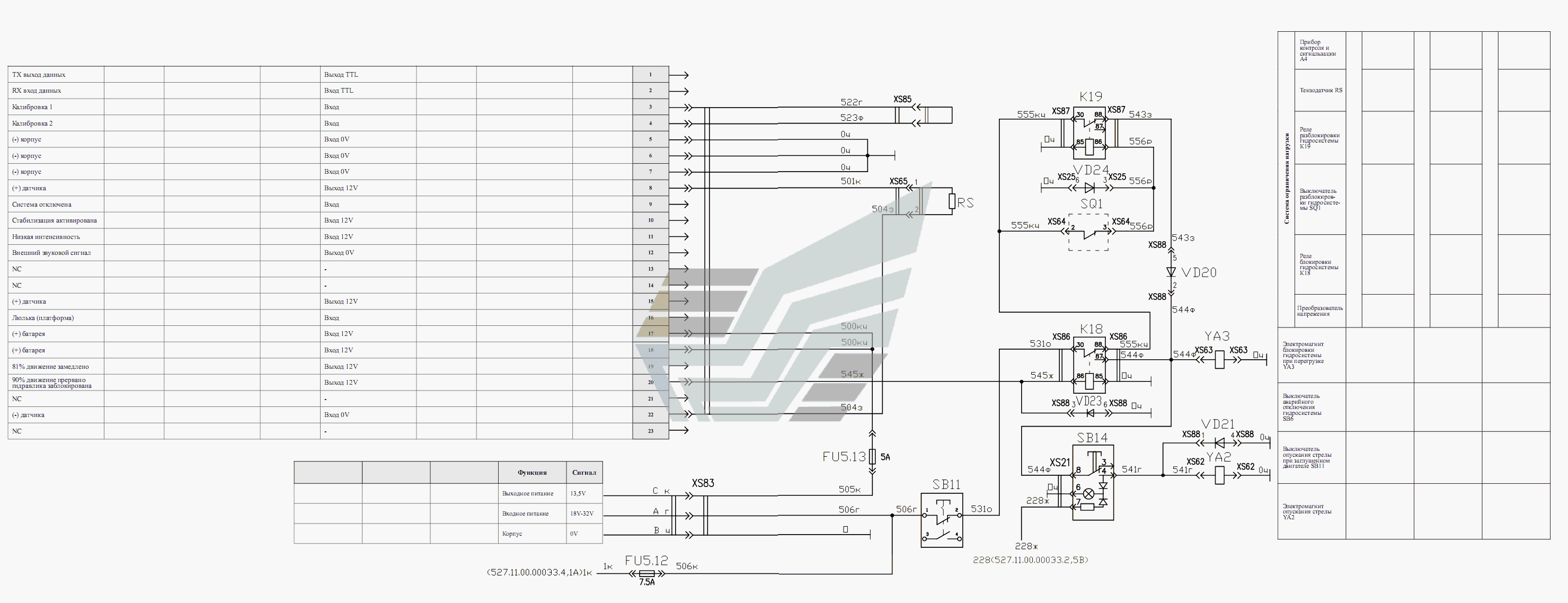

Електросистема. Схема електрична принципова системи безпеки Е
100%
Назва деталі
Прилад контролю та сигналізації
Заводський номер
34.039.0600.01
Кількість на модель
1
№
Назва деталі
Колодка електромонтажна К-
Заводський номер
К-210
Кількість на модель
1
№
Назва деталі
З'єднувач триконтактний Hirshmann GDM
Заводський номер
GDM 3011j
Кількість на модель
2
№
Назва деталі
Роз'єм G4 W1F,
Заводський номер
G4 W1F,
Кількість на модель
1
№
Назва деталі
З'єднувач ХЕ
Заводський номер
ХЕ0800720.01
Кількість на модель
1
№
Назва деталі
З'єднувач
Заводський номер
30.16.06985
Кількість на модель
1
№
Назва деталі
Колодка гніздова
Заводський номер
640250-2
Кількість на модель
1
№
Назва деталі
Колодка електромонтажна К-
Заводський номер
К-200
Кількість на модель
2
№
Назва деталі
Електромагніт гідророзподільника
Заводський номер
Электромагнит
Кількість на модель
1
№
Назва деталі
Колодка гніздова
Заводський номер
608608
Кількість на модель
1
№
Назва деталі
Діодна збірка СД-1
Заводський номер
СД-1
Кількість на модель
3
№
Назва деталі
Перетворювач напруги
Заводський номер
39.015.000.01
Кількість на модель
1
№
Назва деталі
Запобіжник __NT__0__
Заводський номер
Предохранитель
Кількість на модель
1
№
Назва деталі
Реле стартера
Заводський номер
90.3747
Кількість на модель
1
№
Назва деталі
Проміжне реле
Заводський номер
901.3747
Кількість на модель
1
№
Назва деталі
Тензодатчик навантаження заднього моста
Заводський номер
38.0022.0000.01
Кількість на модель
1
№
Назва деталі
Вимикач КЕ
Заводський номер
КЕ 201
Кількість на модель
1
№
Назва деталі
Вимикачі
Заводський номер
3842.3710-11.00М
Кількість на модель
1
№
Назва деталі
Вимикач насоса
Заводський номер
Выключатель
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Прилад контролю та сигналізації | 34.039.0600.01 | 1 | 1 | |||||
| Колодка електромонтажна К- | К-210 | 1 | 1 | |||||
| З'єднувач триконтактний Hirshmann GDM | GDM 3011j | 2 | 2 | |||||
| Роз'єм G4 W1F, | G4 W1F, | 1 | 1 | |||||
| З'єднувач ХЕ | ХЕ0800720.01 | 1 | 1 | |||||
| З'єднувач | 30.16.06985 | 1 | 1 | |||||
| Колодка гніздова | 640250-2 | 1 | 1 | |||||
| Колодка електромонтажна К- | К-200 | 2 | 2 | |||||
| Електромагніт гідророзподільника | Электромагнит | 1 | 1 | |||||
| Колодка гніздова | 608608 | 1 | 1 | |||||
| Діодна збірка СД-1 | СД-1 | 3 | 3 | |||||
| Перетворювач напруги | 39.015.000.01 | 1 | 1 | |||||
| Запобіжник __NT__0__ | Предохранитель | 1 | 1 | |||||
| Реле стартера | 90.3747 | 1 | 1 | |||||
| Проміжне реле | 901.3747 | 1 | 1 | |||||
| Тензодатчик навантаження заднього моста | 38.0022.0000.01 | 1 | 1 | |||||
| Вимикач КЕ | КЕ 201 | 1 | 1 | |||||
| Вимикачі | 3842.3710-11.00М | 1 | 1 | |||||
| Вимикач насоса | Выключатель | 1 | 1 |
