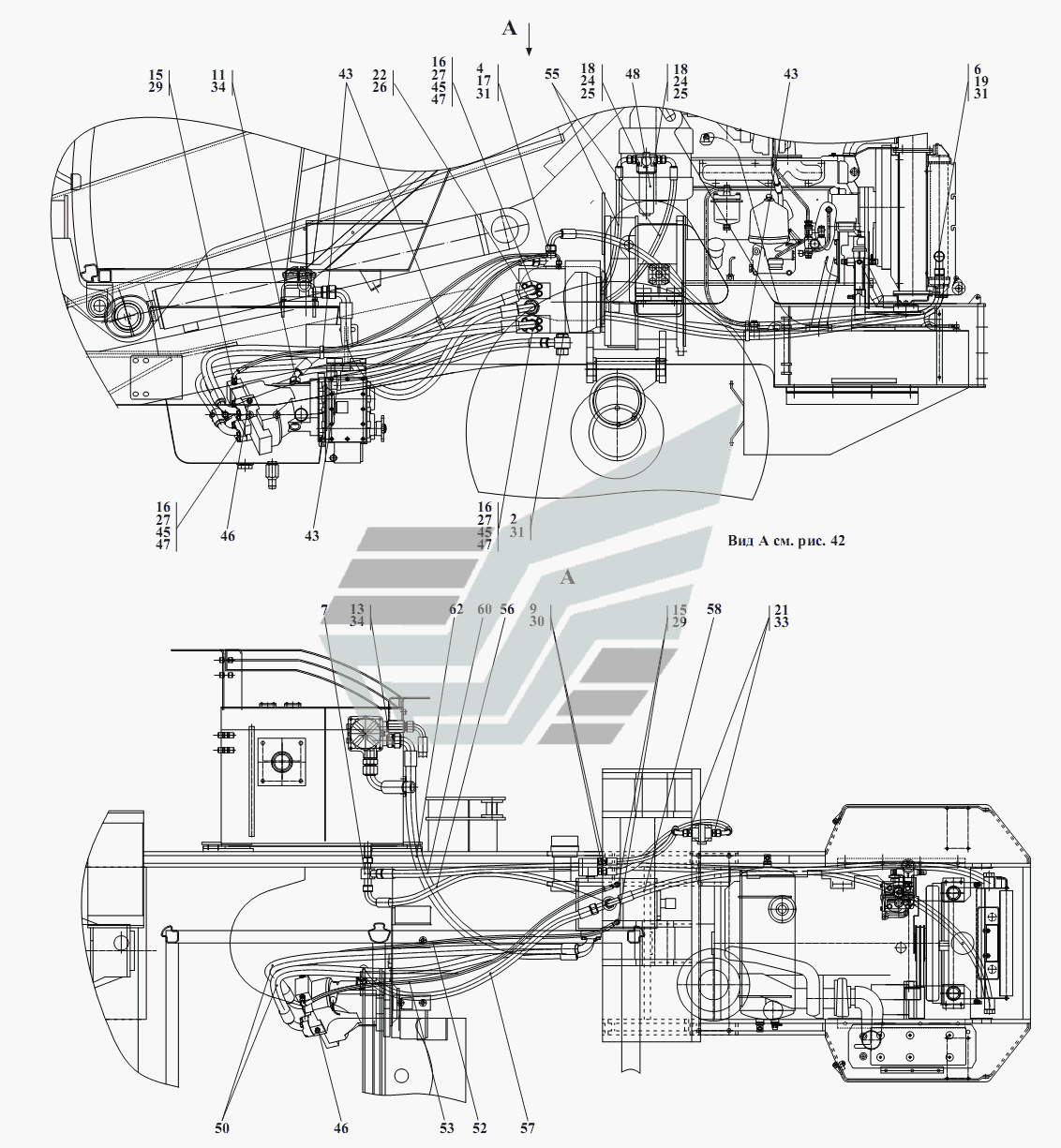

Гідросистема приводу ходу
100%
Назва деталі
Клапан зворотний
Заводський номер
525.46.01.000
Кількість на модель
1
№
2
Назва деталі
Кутник поворотний
Заводський номер
525.46.02.010
Кількість на модель
1
№
4
Назва деталі
Кутник поворотний
Заводський номер
525.46.03.000
Кількість на модель
1
№
6
Назва деталі
Перехідник
Заводський номер
525.46.04.000
Кількість на модель
1
№
7
Назва деталі
Штуцер
Заводський номер
2551.46.00.002
Кількість на модель
2
№
9
Назва деталі
Штуцер
Заводський номер
525.46.00.001
Кількість на модель
1
№
11
Назва деталі
Штуцер
Заводський номер
525.46.00.003
Кількість на модель
1
№
13
Назва деталі
Штуцер
Заводський номер
525.46.00.004
Кількість на модель
1
№
14
Назва деталі
Штуцер
Заводський номер
525.46.00.005
Кількість на модель
4
№
15
Назва деталі
Болт
Заводський номер
525.46.00.006
Кількість на модель
16
№
16
Назва деталі
Болт
Заводський номер
525.46.00.007
Кількість на модель
1
№
17
Назва деталі
Шпилька
Заводський номер
527.46.00.008
Кількість на модель
2
№
18
Назва деталі
Затискний болт
Заводський номер
525.46.00.009
Кількість на модель
2
№
19
Назва деталі
Штуцер
Заводський номер
УДГ1 01.17.009
Кількість на модель
2
№
21
Назва деталі
Горіх
Заводський номер
М 6-6Н.5.0115
Кількість на модель
4
№
24
Назва деталі
Шайба
Заводський номер
6.65Г.0115
Кількість на модель
4
№
25
Назва деталі
Шайба
Заводський номер
12.65Г0115
Кількість на модель
16
№
27
Назва деталі
Прокладка
Заводський номер
14М3
Кількість на модель
4
№
29
Назва деталі
Прокладка
Заводський номер
22М3
Кількість на модель
2
№
30
Назва деталі
Прокладка
Заводський номер
27М3
Кількість на модель
7
№
31
Назва деталі
Прокладка
Заводський номер
42М3
Кількість на модель
1
№
32
Назва деталі
Прокладка
Заводський номер
G1/2 М3
Кількість на модель
2
№
33
Назва деталі
Прокладка
Заводський номер
G1М3
Кількість на модель
2
№
34
Назва деталі
Кабельна стяжка
Заводський номер
TKUV 30/8
Кількість на модель
4
№
43
Назва деталі
КІЛЬЦО
Заводський номер
SF ORTNG 25
Кількість на модель
4
№
45
Назва деталі
Клапан контролю тиску
Заводський номер
620.01.406.01
Кількість на модель
2
№
46
Назва деталі
Напівфланець
Заводський номер
SFH 625
Кількість на модель
8
№
47
Назва деталі
Фільтр
Заводський номер
MDM102FD1SB362X
Кількість на модель
1
№
48
Назва деталі
Рукав
Заводський номер
HD725x1650 PA725SF690 (135)
Кількість на модель
2
№
50
Назва деталі
Рукав
Заводський номер
1SNNP6x1550 A61A61 90
Кількість на модель
1
№
52
Назва деталі
Рукав
Заводський номер
1SNNP6x1550 A61A61 270
Кількість на модель
1
№
53
Назва деталі
Рукав
Заводський номер
2SNNP13x1150 A60A61
Кількість на модель
2
№
55
Назва деталі
Рукав
Заводський номер
1SNNP20x1250 A80A81
Кількість на модель
1
№
56
Назва деталі
Рукав
Заводський номер
1SNNP20x1300 A80A83
Кількість на модель
1
№
57
Назва деталі
Рукав
Заводський номер
1SNNP20x1850 A80A81
Кількість на модель
1
№
58
Назва деталі
Рукав
Заводський номер
1SNNP20x3150 A80A80
Кількість на модель
1
№
60
Назва деталі
Рукав
Заводський номер
1SNNP25x1750 A71F71 (135)
Кількість на модель
1
№
62
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Клапан зворотний | 525.46.01.000 | 1 | 1 | 2 | |||
| 4 | Кутник поворотний | 525.46.02.010 | 1 | 1 | 4 | |||
| 6 | Кутник поворотний | 525.46.03.000 | 1 | 1 | 6 | |||
| 7 | Перехідник | 525.46.04.000 | 1 | 1 | 7 | |||
| 9 | Штуцер | 2551.46.00.002 | 2 | 2 | 9 | |||
| 11 | Штуцер | 525.46.00.001 | 1 | 1 | 11 | |||
| 13 | Штуцер | 525.46.00.003 | 1 | 1 | 13 | |||
| 14 | Штуцер | 525.46.00.004 | 1 | 1 | 14 | |||
| 15 | Штуцер | 525.46.00.005 | 4 | 4 | 15 | |||
| 16 | Болт | 525.46.00.006 | 16 | 16 | 16 | |||
| 17 | Болт | 525.46.00.007 | 1 | 1 | 17 | |||
| 18 | Шпилька | 527.46.00.008 | 2 | 2 | 18 | |||
| 19 | Затискний болт | 525.46.00.009 | 2 | 2 | 19 | |||
| 21 | Штуцер | УДГ1 01.17.009 | 2 | 2 | 21 | |||
| 24 | Горіх | М 6-6Н.5.0115 | 4 | 4 | 24 | |||
| 25 | Шайба | 6.65Г.0115 | 4 | 4 | 25 | |||
| 27 | Шайба | 12.65Г0115 | 16 | 16 | 27 | |||
| 29 | Прокладка | 14М3 | 4 | 4 | 29 | |||
| 30 | Прокладка | 22М3 | 2 | 2 | 30 | |||
| 31 | Прокладка | 27М3 | 7 | 7 | 31 | |||
| 32 | Прокладка | 42М3 | 1 | 1 | 32 | |||
| 33 | Прокладка | G1/2 М3 | 2 | 2 | 33 | |||
| 34 | Прокладка | G1М3 | 2 | 2 | 34 | |||
| 43 | Кабельна стяжка | TKUV 30/8 | 4 | 4 | 43 | |||
| 45 | КІЛЬЦО | SF ORTNG 25 | 4 | 4 | 45 | |||
| 46 | Клапан контролю тиску | 620.01.406.01 | 2 | 2 | 46 | |||
| 47 | Напівфланець | SFH 625 | 8 | 8 | 47 | |||
| 48 | Фільтр | MDM102FD1SB362X | 1 | 1 | 48 | |||
| 50 | Рукав | HD725x1650 PA725SF690 (135) | 2 | 2 | 50 | |||
| 52 | Рукав | 1SNNP6x1550 A61A61 90 | 1 | 1 | 52 | |||
| 53 | Рукав | 1SNNP6x1550 A61A61 270 | 1 | 1 | 53 | |||
| 55 | Рукав | 2SNNP13x1150 A60A61 | 2 | 2 | 55 | |||
| 56 | Рукав | 1SNNP20x1250 A80A81 | 1 | 1 | 56 | |||
| 57 | Рукав | 1SNNP20x1300 A80A83 | 1 | 1 | 57 | |||
| 58 | Рукав | 1SNNP20x1850 A80A81 | 1 | 1 | 58 | |||
| 60 | Рукав | 1SNNP20x3150 A80A80 | 1 | 1 | 60 | |||
| 62 | Рукав | 1SNNP25x1750 A71F71 (135) | 1 | 1 | 62 |
