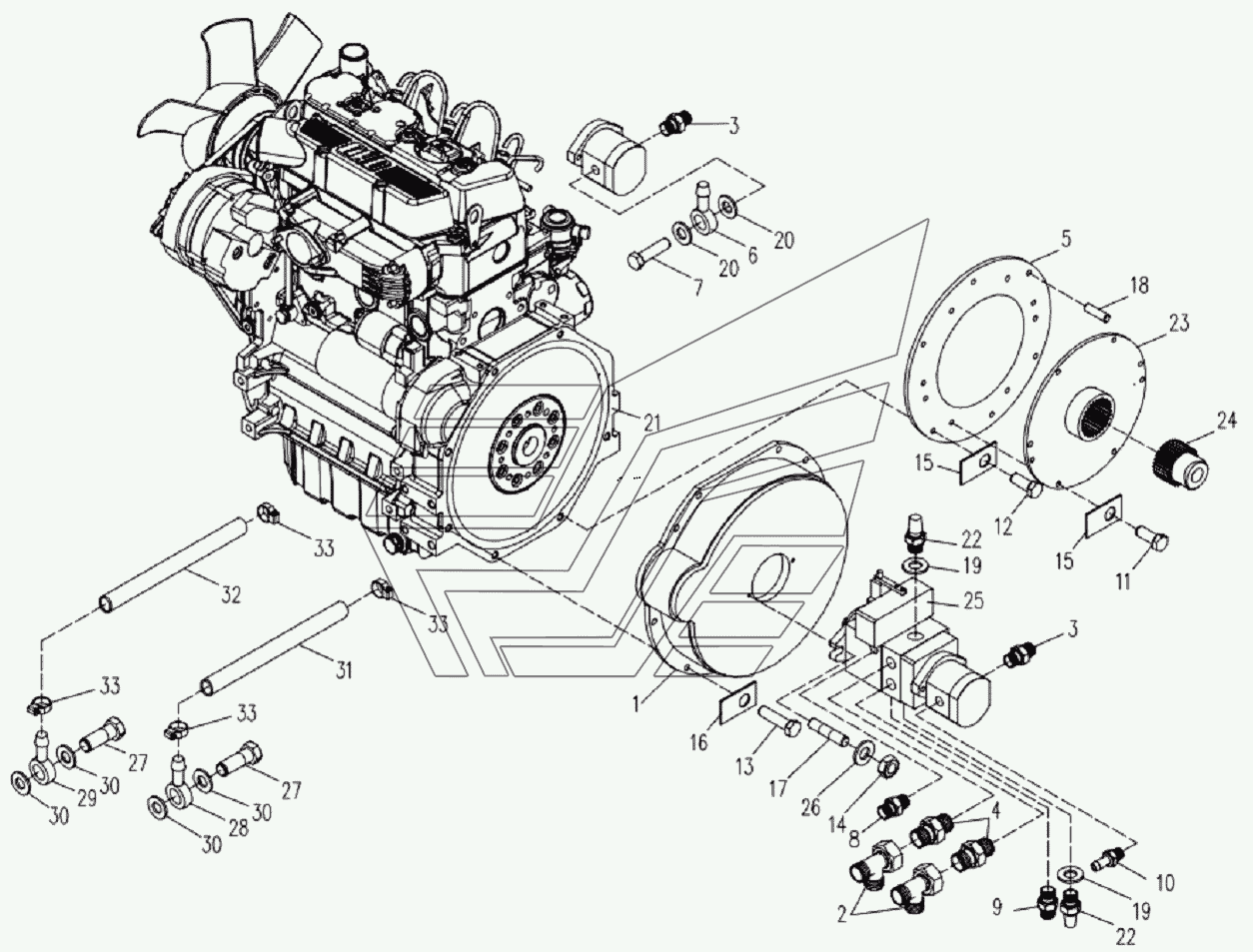

Е. Установка силова
100%
Назва деталі
Корпус
Заводський номер
6223Е.10.00.100
Кількість на модель
1
№
1
Назва деталі
З'єднання
Заводський номер
УДГ1-03.02.230
Кількість на модель
2
№
2
Назва деталі
Штуцер
Заводський номер
6222.11.00.001
Кількість на модель
2
№
3
Назва деталі
Штуцер
Заводський номер
6222.11.00.009
Кількість на модель
2
№
4
Назва деталі
Перехідник
Заводський номер
6223Е.10.00.001
Кількість на модель
1
№
5
Назва деталі
Кутник поворотний
Заводський номер
6223Е.10.00.004
Кількість на модель
1
№
6
Назва деталі
Затискний болт
Заводський номер
6223Е.10.00.005
Кількість на модель
1
№
7
Назва деталі
Штуцер
Заводський номер
6223Е.10.00.006
Кількість на модель
1
№
8
Назва деталі
Штуцер
Заводський номер
УДГ1-01.08.003
Кількість на модель
1
№
9
Назва деталі
Штуцер
Заводський номер
УДГ1-12.00.013
Кількість на модель
1
№
10
Назва деталі
Болт
Заводський номер
М8х20.7796
Кількість на модель
6
№
11
Назва деталі
гвинт
Заводський номер
М8х25.7796
Кількість на модель
6
№
12
Назва деталі
гвинт
Заводський номер
М10х25.7796
Кількість на модель
6
№
13
Назва деталі
Гайка
Заводський номер
М12.5915
Кількість на модель
2
№
14
Назва деталі
Шайба
Заводський номер
8.13463
Кількість на модель
12
№
15
Назва деталі
Шайба
Заводський номер
10.13463
Кількість на модель
6
№
16
Назва деталі
Шпилька
Заводський номер
12.22034
Кількість на модель
2
№
17
Назва деталі
Штифт
Заводський номер
6x20.3128
Кількість на модель
3
№
18
Назва деталі
Прокладка
Заводський номер
14М3.23358
Кількість на модель
2
№
19
Назва деталі
Прокладка
Заводський номер
22М3.23358
Кількість на модель
2
№
20
Назва деталі
Двигун
Заводський номер
LDW1603/B3
Кількість на модель
1
№
21
Назва деталі
Клапан контролю тиску
Заводський номер
620.01.204.51
Кількість на модель
2
№
22
Назва деталі
Напівмуфта
Заводський номер
FLANGIASAE61/2-Z33
Кількість на модель
1
№
23
Назва деталі
Напівмуфта
Заводський номер
MOZZOMETALLICOZ33Z13
Кількість на модель
1
№
24
Назва деталі
Насос
Заводський номер
4PV21-211530AR6BV+HPLPA211DSVG4G4BST
Кількість на модель
1
№
25
Назва деталі
Шайба
Заводський номер
413112
Кількість на модель
2
№
26
Назва деталі
Затискний болт
Заводський номер
УДГ1-05.00.002
Кількість на модель
2
№
27
Назва деталі
Кутник поворотний
Заводський номер
УДГ1-06.02.004
Кількість на модель
1
№
28
Назва деталі
Кутник поворотний
Заводський номер
6223Е.11.00.001
Кількість на модель
1
№
29
Назва деталі
Прокладка
Заводський номер
14М3
Кількість на модель
4
№
30
Назва деталі
Трубка
Заводський номер
ПБ-2х1,8х950
Кількість на модель
1
№
31
Назва деталі
Трубка
Заводський номер
ПБ-2х1,8х1100
Кількість на модель
1
№
32
Назва деталі
Затискач TORRO
Заводський номер
8-16/9
Кількість на модель
1
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | 6223Е.10.00.100 | 1 | 1 | 1 | |||
| 2 | З'єднання | УДГ1-03.02.230 | 2 | 2 | 2 | |||
| 3 | Штуцер | 6222.11.00.001 | 2 | 2 | 3 | |||
| 4 | Штуцер | 6222.11.00.009 | 2 | 2 | 4 | |||
| 5 | Перехідник | 6223Е.10.00.001 | 1 | 1 | 5 | |||
| 6 | Кутник поворотний | 6223Е.10.00.004 | 1 | 1 | 6 | |||
| 7 | Затискний болт | 6223Е.10.00.005 | 1 | 1 | 7 | |||
| 8 | Штуцер | 6223Е.10.00.006 | 1 | 1 | 8 | |||
| 9 | Штуцер | УДГ1-01.08.003 | 1 | 1 | 9 | |||
| 10 | Штуцер | УДГ1-12.00.013 | 1 | 1 | 10 | |||
| 11 | Болт | М8х20.7796 | 6 | 6 | 11 | |||
| 12 | гвинт | М8х25.7796 | 6 | 6 | 12 | |||
| 13 | гвинт | М10х25.7796 | 6 | 6 | 13 | |||
| 14 | Гайка | М12.5915 | 2 | 2 | 14 | |||
| 15 | Шайба | 8.13463 | 12 | 12 | 15 | |||
| 16 | Шайба | 10.13463 | 6 | 6 | 16 | |||
| 17 | Шпилька | 12.22034 | 2 | 2 | 17 | |||
| 18 | Штифт | 6x20.3128 | 3 | 3 | 18 | |||
| 19 | Прокладка | 14М3.23358 | 2 | 2 | 19 | |||
| 20 | Прокладка | 22М3.23358 | 2 | 2 | 20 | |||
| 21 | Двигун | LDW1603/B3 | 1 | 1 | 21 | |||
| 22 | Клапан контролю тиску | 620.01.204.51 | 2 | 2 | 22 | |||
| 23 | Напівмуфта | FLANGIASAE61/2-Z33 | 1 | 1 | 23 | |||
| 24 | Напівмуфта | MOZZOMETALLICOZ33Z13 | 1 | 1 | 24 | |||
| 25 | Насос | 4PV21-211530AR6BV+HPLPA211DSVG4G4BST | 1 | 1 | 25 | |||
| 26 | Шайба | 413112 | 2 | 2 | 26 | |||
| 27 | Затискний болт | УДГ1-05.00.002 | 2 | 2 | 27 | |||
| 28 | Кутник поворотний | УДГ1-06.02.004 | 1 | 1 | 28 | |||
| 29 | Кутник поворотний | 6223Е.11.00.001 | 1 | 1 | 29 | |||
| 30 | Прокладка | 14М3 | 4 | 4 | 30 | |||
| 31 | Трубка | ПБ-2х1,8х950 | 1 | 1 | 31 | |||
| 32 | Трубка | ПБ-2х1,8х1100 | 1 | 1 | 32 | |||
| 33 | Затискач TORRO | 8-16/9 | 1 | 1 | 33 |
