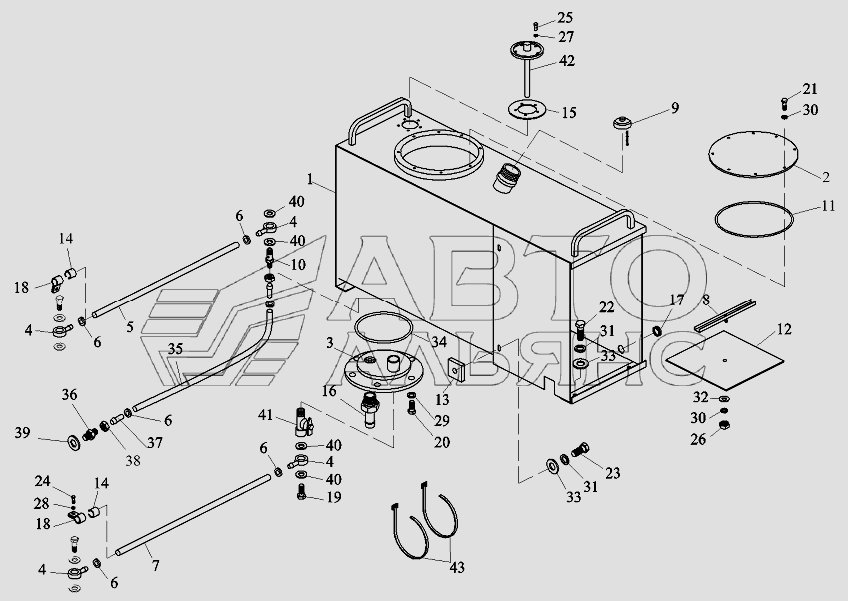

Система паливна
100%
Назва деталі
Бак паливний
Заводський номер
6622.16.01.000
Кількість на модель
1
№
1
Назва деталі
Кришка
Заводський номер
ТО-18Б.06.01.003
Кількість на модель
1
№
2
Назва деталі
Кришка
Заводський номер
6622.16.03.000
Кількість на модель
1
№
3
Назва деталі
Кутник поворотний
Заводський номер
Д-565.4100-15Б
Кількість на модель
4
№
4
Назва деталі
Трубка
Заводський номер
ПБ-2-8х1,8
Кількість на модель
1
№
5
Назва деталі
Затискач TORRO
Заводський номер
8-16/9-C7W2
Кількість на модель
6
№
6
Назва деталі
Притиск
Заводський номер
6622.16.06.000
Кількість на модель
1
№
8
Назва деталі
Затор
Заводський номер
082-1103010
Кількість на модель
1
№
9
Назва деталі
Штуцер
Заводський номер
Т0-28А.02.00.009
Кількість на модель
1
№
10
Назва деталі
КІЛЬЦО
Заводський номер
280-290-58-2-2
Кількість на модель
1
№
11
Назва деталі
Килимок
Заводський номер
6622.16.00.001
Кількість на модель
1
№
12
Назва деталі
Горіх
Заводський номер
ВА-9002.16.00.001
Кількість на модель
1
№
13
Назва деталі
Втулка
Заводський номер
ДЭ-224А.47.00.002
Кількість на модель
2
№
14
Назва деталі
Прокладка
Заводський номер
МД-41.03.101
Кількість на модель
1
№
15
Назва деталі
Штуцер
Заводський номер
ТМ-59-2000-13А
Кількість на модель
1
№
16
Назва деталі
Втулка
Заводський номер
У22-2.37-50.002-04
Кількість на модель
1
№
17
Назва деталі
Хомут
Заводський номер
У22-2.37-50.024-03
Кількість на модель
2
№
18
Назва деталі
Затискний болт
Заводський номер
УДГ1-05.00.002
Кількість на модель
1
№
19
Назва деталі
Болт
Заводський номер
M8-6gx20.88.35.0115
Кількість на модель
6
№
20
Назва деталі
Болт
Заводський номер
M10-6gx20.88.35.0115
Кількість на модель
12
№
21
Назва деталі
Болт
Заводський номер
M12-6gx20.88.35.0115
Кількість на модель
4
№
22
Назва деталі
Болт
Заводський номер
M12-6gx30.88.35.0115
Кількість на модель
2
№
23
Назва деталі
Болт
Заводський номер
M6-6gx16.88.35.0115
Кількість на модель
1
№
24
Назва деталі
Гвинт
Заводський номер
B.M5-6gx12.46.0115
Кількість на модель
5
№
25
Назва деталі
Гайка
Заводський номер
M10-6H.8.35.0115
Кількість на модель
1
№
26
Назва деталі
Шайба
Заводський номер
5.65Г.0115
Кількість на модель
5
№
27
Назва деталі
Шайба
Заводський номер
6.65Г.0115
Кількість на модель
1
№
28
Назва деталі
Шайба
Заводський номер
8.65Г.0115
Кількість на модель
6
№
29
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
13
№
30
Назва деталі
Шайба
Заводський номер
С10.02.Ст3.0115
Кількість на модель
1
№
32
Назва деталі
Шайба
Заводський номер
С12.02.Ст3.0115
Кількість на модель
6
№
33
Назва деталі
Кільце
Заводський номер
115-120-30-2-2
Кількість на модель
1
№
34
Назва деталі
Трубка
Заводський номер
ПБ-2-5х1,3
Кількість на модель
1
№
35
Назва деталі
Штуцер
Заводський номер
Д-565.4100-44
Кількість на модель
1
№
36
Назва деталі
Штуцер
Заводський номер
Д-565.7760-02
Кількість на модель
2
№
37
Назва деталі
Горіх
Заводський номер
Д-565.7760-03
Кількість на модель
2
№
38
Назва деталі
Прокладка
Заводський номер
10М3
Кількість на модель
1
№
39
Назва деталі
Прокладка
Заводський номер
14М3
Кількість на модель
6
№
40
Назва деталі
Кран
Заводський номер
ПП6-1
Кількість на модель
1
№
41
Назва деталі
Датчик рівня палива
Заводський номер
ДУМП-07
Кількість на модель
1
№
42
Назва деталі
Манжета
Заводський номер
80-3723045
Кількість на модель
2
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак паливний | 6622.16.01.000 | 1 | 1 | 1 | |||
| 2 | Кришка | ТО-18Б.06.01.003 | 1 | 1 | 2 | |||
| 3 | Кришка | 6622.16.03.000 | 1 | 1 | 3 | |||
| 4 | Кутник поворотний | Д-565.4100-15Б | 4 | 4 | 4 | |||
| 5 | Трубка | ПБ-2-8х1,8 | 1 | 1 | 5 | |||
| 6 | Затискач TORRO | 8-16/9-C7W2 | 6 | 6 | 6 | |||
| 8 | Притиск | 6622.16.06.000 | 1 | 1 | 8 | |||
| 9 | Затор | 082-1103010 | 1 | 1 | 9 | |||
| 10 | Штуцер | Т0-28А.02.00.009 | 1 | 1 | 10 | |||
| 11 | КІЛЬЦО | 280-290-58-2-2 | 1 | 1 | 11 | |||
| 12 | Килимок | 6622.16.00.001 | 1 | 1 | 12 | |||
| 13 | Горіх | ВА-9002.16.00.001 | 1 | 1 | 13 | |||
| 14 | Втулка | ДЭ-224А.47.00.002 | 2 | 2 | 14 | |||
| 15 | Прокладка | МД-41.03.101 | 1 | 1 | 15 | |||
| 16 | Штуцер | ТМ-59-2000-13А | 1 | 1 | 16 | |||
| 17 | Втулка | У22-2.37-50.002-04 | 1 | 1 | 17 | |||
| 18 | Хомут | У22-2.37-50.024-03 | 2 | 2 | 18 | |||
| 19 | Затискний болт | УДГ1-05.00.002 | 1 | 1 | 19 | |||
| 20 | Болт | M8-6gx20.88.35.0115 | 6 | 6 | 20 | |||
| 21 | Болт | M10-6gx20.88.35.0115 | 12 | 12 | 21 | |||
| 22 | Болт | M12-6gx20.88.35.0115 | 4 | 4 | 22 | |||
| 23 | Болт | M12-6gx30.88.35.0115 | 2 | 2 | 23 | |||
| 24 | Болт | M6-6gx16.88.35.0115 | 1 | 1 | 24 | |||
| 25 | Гвинт | B.M5-6gx12.46.0115 | 5 | 5 | 25 | |||
| 26 | Гайка | M10-6H.8.35.0115 | 1 | 1 | 26 | |||
| 27 | Шайба | 5.65Г.0115 | 5 | 5 | 27 | |||
| 28 | Шайба | 6.65Г.0115 | 1 | 1 | 28 | |||
| 29 | Шайба | 8.65Г.0115 | 6 | 6 | 29 | |||
| 30 | Шайба | 10.65Г.0115 | 13 | 13 | 30 | |||
| 32 | Шайба | С10.02.Ст3.0115 | 1 | 1 | 32 | |||
| 33 | Шайба | С12.02.Ст3.0115 | 6 | 6 | 33 | |||
| 34 | Кільце | 115-120-30-2-2 | 1 | 1 | 34 | |||
| 35 | Трубка | ПБ-2-5х1,3 | 1 | 1 | 35 | |||
| 36 | Штуцер | Д-565.4100-44 | 1 | 1 | 36 | |||
| 37 | Штуцер | Д-565.7760-02 | 2 | 2 | 37 | |||
| 38 | Горіх | Д-565.7760-03 | 2 | 2 | 38 | |||
| 39 | Прокладка | 10М3 | 1 | 1 | 39 | |||
| 40 | Прокладка | 14М3 | 6 | 6 | 40 | |||
| 41 | Кран | ПП6-1 | 1 | 1 | 41 | |||
| 42 | Датчик рівня палива | ДУМП-07 | 1 | 1 | 42 | |||
| 43 | Манжета | 80-3723045 | 2 | 2 | 43 |
