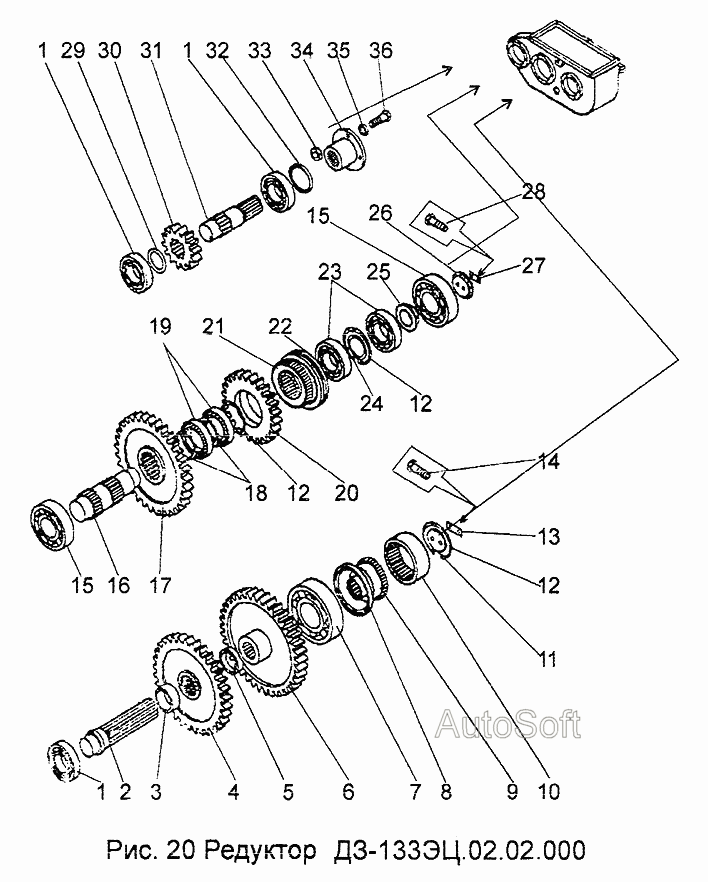

Редуктор
100%
Назва деталі
Підшипник
Заводський номер
311.8338
Кількість на модель
3
№
1
Назва деталі
Кришка
Заводський номер
ДЗ-133ЭЦ.02.02.005
Кількість на модель
1
№
2
Назва деталі
Втулка
Заводський номер
ДЗ-133ЭЦ.02.02.003
Кількість на модель
1
№
3
Назва деталі
Колесо зубчатое
Заводський номер
ДЗ-133ЭЦ.02.02.001
Кількість на модель
1
№
4
Назва деталі
Втулка
Заводський номер
ДЗ-133ЭЦ.02.02.002
Кількість на модель
1
№
5
Назва деталі
Колесо зубчатое
Заводський номер
ДЗ-133ЭЦ.02.02.038
Кількість на модель
1
№
6
Назва деталі
Підшипник
Заводський номер
3516.5721
Кількість на модель
1
№
7
Назва деталі
Манжета
Заводський номер
1.2-100х125-11.8752
Кількість на модель
1
№
8
Назва деталі
Напівмуфта
Заводський номер
ДЗ-133ЭЦ.02.02.035
Кількість на модель
1
№
9
Назва деталі
Колесо плоске
Заводський номер
ДЗ-133ЭЦ.02.02.032
Кількість на модель
1
№
10
Назва деталі
Шайба
Заводський номер
ДЗ-133ЭЦ.02.02.034
Кількість на модель
1
№
11
Назва деталі
КІЛЬЦО
Заводський номер
В110.13943
Кількість на модель
3
№
12
Назва деталі
Упорна пластина
Заводський номер
ДЗ-133ЭЦ.02.02.033
Кількість на модель
1
№
13
Назва деталі
гвинт
Заводський номер
М10х25.7796
Кількість на модель
2
№
14
Назва деталі
Підшипник
Заводський номер
42313.8328
Кількість на модель
2
№
15
Назва деталі
ВАЛ
Заводський номер
ДЗ-133ЭЦ.02.02.012
Кількість на модель
1
№
16
Назва деталі
Колесо зубчатое
Заводський номер
ДЗ-133ЭЦ.02.02.007
Кількість на модель
1
№
17
Назва деталі
Шайба
Заводський номер
ДЗ-133ЭЦ.02.02.011
Кількість на модель
2
№
18
Назва деталі
Підшипник
Заводський номер
114.8338
Кількість на модель
2
№
19
Назва деталі
Колесо зубчатое
Заводський номер
ДЗ-133ЭЦ.02.02.015
Кількість на модель
1
№
20
Назва деталі
Напівмуфта
Заводський номер
ДЗ-133ЭЦ.02.02.031
Кількість на модель
1
№
21
Назва деталі
Муфта
Заводський номер
ДЗ-133ЭЦ.02.02.023
Кількість на модель
1
№
22
Назва деталі
Підшипник
Заводський номер
212.8338
Кількість на модель
2
№
23
Назва деталі
Шайба
Заводський номер
ДЗ-133ЭЦ.02.02.026
Кількість на модель
1
№
24
Назва деталі
Втулка
Заводський номер
ДЗ-133ЭЦ.02.02.025
Кількість на модель
1
№
25
Назва деталі
Шайба
Заводський номер
ДЗ-133ЭЦ.02.02.028
Кількість на модель
1
№
26
Назва деталі
Упорна пластина
Заводський номер
ДЗ-133ЭЦ.02.02.027
Кількість на модель
1
№
27
Назва деталі
Болт
Заводський номер
М8х20.7796
Кількість на модель
2
№
28
Назва деталі
Шайба
Заводський номер
ДЗ-133ЭЦ.02.02.016
Кількість на модель
1
№
29
Назва деталі
Колесо зубчатое
Заводський номер
ДЗ-133ЭЦ.02.02.018
Кількість на модель
1
№
30
Назва деталі
ВАЛ
Заводський номер
ДЗ-133ЭЦ.02.02.021
Кількість на модель
1
№
31
Назва деталі
Манжета
Заводський номер
1.1-55х80-2.8752
Кількість на модель
1
№
32
Назва деталі
Гайка
Заводський номер
М12х1,25.5915
Кількість на модель
4
№
33
Назва деталі
Муфта
Заводський номер
ДЗ-133ЭЦ.02.00.001
Кількість на модель
1
№
34
Назва деталі
Шайба
Заводський номер
12.6402
Кількість на модель
4
№
35
Назва деталі
Болт
Заводський номер
ДЗ-133ЭЦ.02.00.002
Кількість на модель
4
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Підшипник | 311.8338 | 3 | 3 | 1 | |||
| 2 | Кришка | ДЗ-133ЭЦ.02.02.005 | 1 | 1 | 2 | |||
| 3 | Втулка | ДЗ-133ЭЦ.02.02.003 | 1 | 1 | 3 | |||
| 4 | Колесо зубчатое | ДЗ-133ЭЦ.02.02.001 | 1 | 1 | 4 | |||
| 5 | Втулка | ДЗ-133ЭЦ.02.02.002 | 1 | 1 | 5 | |||
| 6 | Колесо зубчатое | ДЗ-133ЭЦ.02.02.038 | 1 | 1 | 6 | |||
| 7 | Підшипник | 3516.5721 | 1 | 1 | 7 | |||
| 8 | Манжета | 1.2-100х125-11.8752 | 1 | 1 | 8 | |||
| 9 | Напівмуфта | ДЗ-133ЭЦ.02.02.035 | 1 | 1 | 9 | |||
| 10 | Колесо плоске | ДЗ-133ЭЦ.02.02.032 | 1 | 1 | 10 | |||
| 11 | Шайба | ДЗ-133ЭЦ.02.02.034 | 1 | 1 | 11 | |||
| 12 | КІЛЬЦО | В110.13943 | 3 | 3 | 12 | |||
| 13 | Упорна пластина | ДЗ-133ЭЦ.02.02.033 | 1 | 1 | 13 | |||
| 14 | гвинт | М10х25.7796 | 2 | 2 | 14 | |||
| 15 | Підшипник | 42313.8328 | 2 | 2 | 15 | |||
| 16 | ВАЛ | ДЗ-133ЭЦ.02.02.012 | 1 | 1 | 16 | |||
| 17 | Колесо зубчатое | ДЗ-133ЭЦ.02.02.007 | 1 | 1 | 17 | |||
| 18 | Шайба | ДЗ-133ЭЦ.02.02.011 | 2 | 2 | 18 | |||
| 19 | Підшипник | 114.8338 | 2 | 2 | 19 | |||
| 20 | Колесо зубчатое | ДЗ-133ЭЦ.02.02.015 | 1 | 1 | 20 | |||
| 21 | Напівмуфта | ДЗ-133ЭЦ.02.02.031 | 1 | 1 | 21 | |||
| 22 | Муфта | ДЗ-133ЭЦ.02.02.023 | 1 | 1 | 22 | |||
| 23 | Підшипник | 212.8338 | 2 | 2 | 23 | |||
| 24 | Шайба | ДЗ-133ЭЦ.02.02.026 | 1 | 1 | 24 | |||
| 25 | Втулка | ДЗ-133ЭЦ.02.02.025 | 1 | 1 | 25 | |||
| 26 | Шайба | ДЗ-133ЭЦ.02.02.028 | 1 | 1 | 26 | |||
| 27 | Упорна пластина | ДЗ-133ЭЦ.02.02.027 | 1 | 1 | 27 | |||
| 28 | Болт | М8х20.7796 | 2 | 2 | 28 | |||
| 29 | Шайба | ДЗ-133ЭЦ.02.02.016 | 1 | 1 | 29 | |||
| 30 | Колесо зубчатое | ДЗ-133ЭЦ.02.02.018 | 1 | 1 | 30 | |||
| 31 | ВАЛ | ДЗ-133ЭЦ.02.02.021 | 1 | 1 | 31 | |||
| 32 | Манжета | 1.1-55х80-2.8752 | 1 | 1 | 32 | |||
| 33 | Гайка | М12х1,25.5915 | 4 | 4 | 33 | |||
| 34 | Муфта | ДЗ-133ЭЦ.02.00.001 | 1 | 1 | 34 | |||
| 35 | Шайба | 12.6402 | 4 | 4 | 35 | |||
| 36 | Болт | ДЗ-133ЭЦ.02.00.002 | 4 | 4 | 36 |
