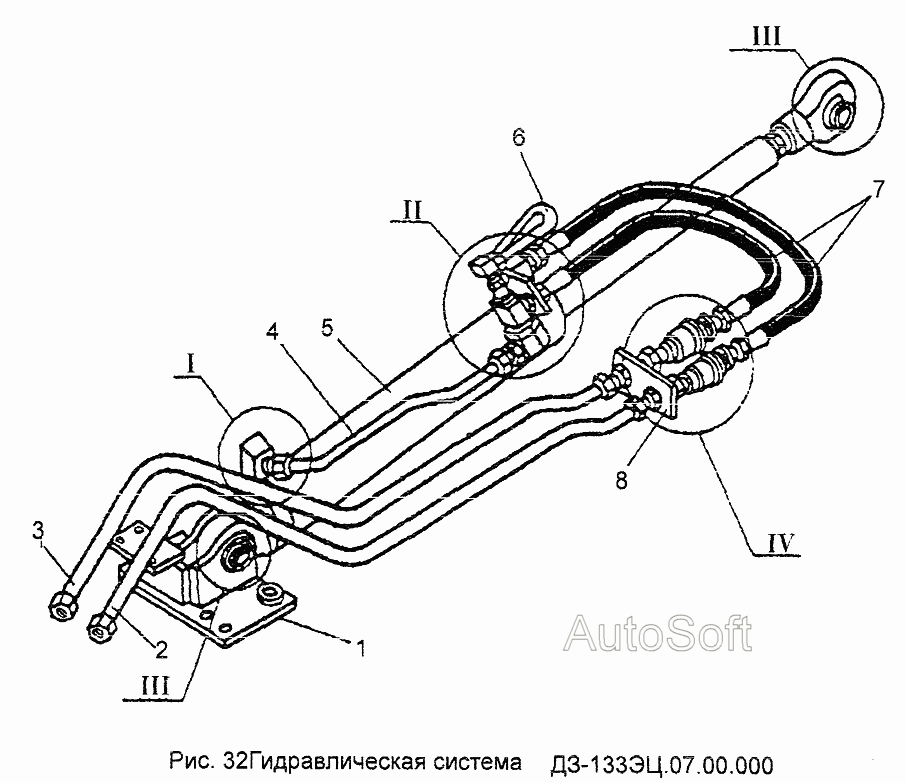

Гідравлічна система
100%
Назва деталі
Кронштейн
Заводський номер
ДЗ-133ЭЦ.07.01.000
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
ДЗ-133ЭЦ.07.02.000-01
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
ДЗ-133ЭЦ.07.02.000
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
ДЗ-133ЭЦ.07.05.000
Кількість на модель
1
№
4
Назва деталі
Гідроциліндр
Заводський номер
У4564.200А.000
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
ДЗ-133ЭЦ.07.02.000-02
Кількість на модель
1
№
6
Назва деталі
Рукав
Заводський номер
РВД12х850У
Кількість на модель
2
№
7
Назва деталі
Кронштейн
Заводський номер
ДЗ-133ЭЦ.07.00.001
Кількість на модель
1
№
8
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | ДЗ-133ЭЦ.07.01.000 | 1 | 1 | 1 | |||
| 2 | Трубопровід | ДЗ-133ЭЦ.07.02.000-01 | 1 | 1 | 2 | |||
| 3 | Трубопровід | ДЗ-133ЭЦ.07.02.000 | 1 | 1 | 3 | |||
| 4 | Трубопровід | ДЗ-133ЭЦ.07.05.000 | 1 | 1 | 4 | |||
| 5 | Гідроциліндр | У4564.200А.000 | 1 | 1 | 5 | |||
| 6 | Трубопровід | ДЗ-133ЭЦ.07.02.000-02 | 1 | 1 | 6 | |||
| 7 | Рукав | РВД12х850У | 2 | 2 | 7 | |||
| 8 | Кронштейн | ДЗ-133ЭЦ.07.00.001 | 1 | 1 | 8 |
