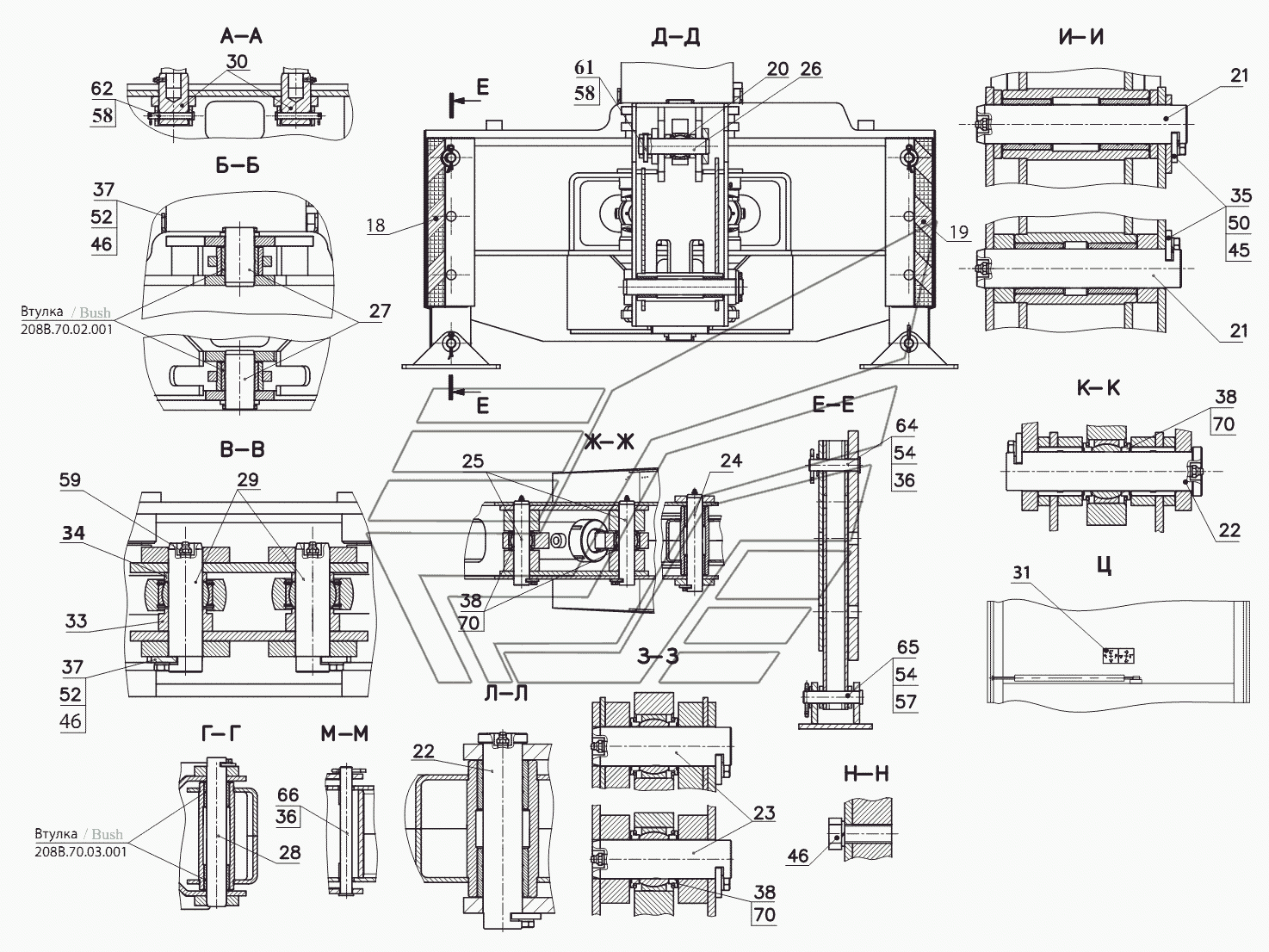

Екскаваторне обладнання В.
100%
Назва деталі
Стояти!
Заводський номер
208В.70.01.000-Б
Кількість на модель
1
№
1
Назва деталі
Колонка
Заводський номер
208В.70.02.000
Кількість на модель
1
№
2
Назва деталі
Стріла.
Заводський номер
208В.70.03.000
Кількість на модель
1
№
3
Назва деталі
Рукоять
Заводський номер
208В.70.04.000
Кількість на модель
1
№
4
Назва деталі
Ковш
Заводський номер
208В.70.07.100-Е
Кількість на модель
1
№
5
Назва деталі
Тяга
Заводський номер
208В.70.06.000
Кількість на модель
1
№
6
Назва деталі
Ковш
Заводський номер
208В.70.07.100
Кількість на модель
1
№
7
Назва деталі
Опора
Заводський номер
208В.70.08.000
Кількість на модель
2
№
8
Назва деталі
Опора
Заводський номер
208В.70.09.000
Кількість на модель
2
№
9
Назва деталі
Гідросистема
Заводський номер
208В.70.13.000
Кількість на модель
1
№
11
Назва деталі
Шайба
Заводський номер
208В.70.00.025
Кількість на модель
12
№
12
Назва деталі
Маркувальна табличка
Заводський номер
208В.70.00.001-В
Кількість на модель
1
№
13
Назва деталі
Знак Зебра на ковш
Заводський номер
208В.70.00.002
Кількість на модель
1
№
14
Назва деталі
Знак Зебра на ковш
Заводський номер
208В.70.00.002-01
Кількість на модель
1
№
15
Назва деталі
Знак Зебра на ковш
Заводський номер
208В.70.00.003
Кількість на модель
1
№
16
Назва деталі
Знак Зебра на ковш
Заводський номер
208В.70.00.003-01
Кількість на модель
1
№
17
Назва деталі
Знак Габарит машини
Заводський номер
208В.70.00.004
Кількість на модель
1
№
18
Назва деталі
Знак Габарит машини
Заводський номер
208В.70.00.004-01
Кількість на модель
1
№
19
Назва деталі
КІЛЬЦО
Заводський номер
208В.70.00.007
Кількість на модель
2
№
20
Назва деталі
Палец
Заводський номер
208В.70.00.008
Кількість на модель
2
№
21
Назва деталі
Палец
Заводський номер
208В.70.00.011
Кількість на модель
2
№
22
Назва деталі
Палец
Заводський номер
208В.70.00.012
Кількість на модель
2
№
23
Назва деталі
Палец
Заводський номер
208В.70.00.013
Кількість на модель
1
№
24
Назва деталі
Палец
Заводський номер
208В.70.00.014
Кількість на модель
2
№
25
Назва деталі
Палец
Заводський номер
208В.70.00.015
Кількість на модель
1
№
26
Назва деталі
Палец
Заводський номер
208В.70.00.016
Кількість на модель
2
№
27
Назва деталі
Палец
Заводський номер
208В.70.00.017
Кількість на модель
1
№
28
Назва деталі
Палец
Заводський номер
208В.70.00.018
Кількість на модель
2
№
29
Назва деталі
Палец
Заводський номер
208В.70.00.019
Кількість на модель
2
№
30
Назва деталі
Таблиця
Заводський номер
208В.70.00.020-Б
Кількість на модель
1
№
31
Назва деталі
Щека
Заводський номер
208В.70.00.021
Кількість на модель
2
№
32
Назва деталі
Втулка
Заводський номер
208В.70.00.022
Кількість на модель
2
№
33
Назва деталі
Втулка
Заводський номер
208В.70.00.023
Кількість на модель
2
№
34
Назва деталі
Ригель
Заводський номер
332С.62.00.007
Кількість на модель
2
№
35
Назва деталі
Шплінт
Заводський номер
СНФ-200.35.02.003
Кількість на модель
3
№
36
Назва деталі
Ригель
Заводський номер
ТО-18А.08.00.007
Кількість на модель
12
№
37
Назва деталі
Держатель
Заводський номер
ТО-18А.08.00.015
Кількість на модель
12
№
38
Назва деталі
Знак Центр ваги
Заводський номер
ТО-28А.00.00.015
Кількість на модель
2
№
39
Назва деталі
Точка підйому столу
Заводський номер
ТО-28А.00.00.017
Кількість на модель
4
№
40
Назва деталі
Знак Небезпека роздавлювання
Заводський номер
УКТ-01.00.004
Кількість на модель
2
№
41
Назва деталі
Кришка
Заводський номер
208В.70.00.024
Кількість на модель
1
№
42
Назва деталі
Знак Читай інструкцію з експлуатації
Заводський номер
УКТ-01.00.002
Кількість на модель
1
№
44
Назва деталі
Болт
Заводський номер
М10-6gx25.88.35.0115
Кількість на модель
4
№
45
Назва деталі
Болт
Заводський номер
М12-6gx25.88.35.0115
Кількість на модель
24
№
46
Назва деталі
Болт
Заводський номер
М6-6gx16.88.35.0115
Кількість на модель
4
№
47
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
4
№
50
Назва деталі
Шайба
Заводський номер
12.65Г.0115
Кількість на модель
28
№
52
Назва деталі
Шайба
Заводський номер
С.24.02.Ст3.0115
Кількість на модель
4
№
54
Назва деталі
Шайба
Заводський номер
С.6.02.Ст3.0115
Кількість на модель
4
№
55
Назва деталі
Шайба
Заводський номер
6.65Г.0115
Кількість на модель
4
№
56
Назва деталі
Шплінт
Заводський номер
Шплинт6.3x50.019
Кількість на модель
2
№
57
Назва деталі
Шплінт
Заводський номер
Шплинт3.2x25.019
Кількість на модель
3
№
58
Назва деталі
Маслянка
Заводський номер
1.3.Ц6.хр
Кількість на модель
19
№
59
Назва деталі
Ось
Заводський номер
6-10d11x70.45.Ц15.хр
Кількість на модель
1
№
61
Назва деталі
Ось
Заводський номер
6-12d11x105.45.Ц15.хр
Кількість на модель
2
№
62
Назва деталі
Ось
Заводський номер
6-24d11x105.45.Ц15.хр
Кількість на модель
2
№
64
Назва деталі
Ось
Заводський номер
6-24d11x125.45.Ц15.хр
Кількість на модель
2
№
65
Назва деталі
Ось
Заводський номер
6-24d11x260.45.Ц15.хр
Кількість на модель
1
№
66
Назва деталі
КІЛЬЦО
Заводський номер
50.16x5.33NBR90
Кількість на модель
12
№
70
Назва деталі
КІЛЬЦО
Заводський номер
050-060-58-2-2
Кількість на модель
12
№
70
Назва деталі
Заклепка потайна
Заводський номер
pias3.0x10.0
Кількість на модель
4
№
72
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стояти! | 208В.70.01.000-Б | 1 | 1 | 1 | |||
| 2 | Колонка | 208В.70.02.000 | 1 | 1 | 2 | |||
| 3 | Стріла. | 208В.70.03.000 | 1 | 1 | 3 | |||
| 4 | Рукоять | 208В.70.04.000 | 1 | 1 | 4 | |||
| 5 | Ковш | 208В.70.07.100-Е | 1 | 1 | 5 | |||
| 6 | Тяга | 208В.70.06.000 | 1 | 1 | 6 | |||
| 7 | Ковш | 208В.70.07.100 | 1 | 1 | 7 | |||
| 8 | Опора | 208В.70.08.000 | 2 | 2 | 8 | |||
| 9 | Опора | 208В.70.09.000 | 2 | 2 | 9 | |||
| 11 | Гідросистема | 208В.70.13.000 | 1 | 1 | 11 | |||
| 12 | Шайба | 208В.70.00.025 | 12 | 12 | 12 | |||
| 13 | Маркувальна табличка | 208В.70.00.001-В | 1 | 1 | 13 | |||
| 14 | Знак Зебра на ковш | 208В.70.00.002 | 1 | 1 | 14 | |||
| 15 | Знак Зебра на ковш | 208В.70.00.002-01 | 1 | 1 | 15 | |||
| 16 | Знак Зебра на ковш | 208В.70.00.003 | 1 | 1 | 16 | |||
| 17 | Знак Зебра на ковш | 208В.70.00.003-01 | 1 | 1 | 17 | |||
| 18 | Знак Габарит машини | 208В.70.00.004 | 1 | 1 | 18 | |||
| 19 | Знак Габарит машини | 208В.70.00.004-01 | 1 | 1 | 19 | |||
| 20 | КІЛЬЦО | 208В.70.00.007 | 2 | 2 | 20 | |||
| 21 | Палец | 208В.70.00.008 | 2 | 2 | 21 | |||
| 22 | Палец | 208В.70.00.011 | 2 | 2 | 22 | |||
| 23 | Палец | 208В.70.00.012 | 2 | 2 | 23 | |||
| 24 | Палец | 208В.70.00.013 | 1 | 1 | 24 | |||
| 25 | Палец | 208В.70.00.014 | 2 | 2 | 25 | |||
| 26 | Палец | 208В.70.00.015 | 1 | 1 | 26 | |||
| 27 | Палец | 208В.70.00.016 | 2 | 2 | 27 | |||
| 28 | Палец | 208В.70.00.017 | 1 | 1 | 28 | |||
| 29 | Палец | 208В.70.00.018 | 2 | 2 | 29 | |||
| 30 | Палец | 208В.70.00.019 | 2 | 2 | 30 | |||
| 31 | Таблиця | 208В.70.00.020-Б | 1 | 1 | 31 | |||
| 32 | Щека | 208В.70.00.021 | 2 | 2 | 32 | |||
| 33 | Втулка | 208В.70.00.022 | 2 | 2 | 33 | |||
| 34 | Втулка | 208В.70.00.023 | 2 | 2 | 34 | |||
| 35 | Ригель | 332С.62.00.007 | 2 | 2 | 35 | |||
| 36 | Шплінт | СНФ-200.35.02.003 | 3 | 3 | 36 | |||
| 37 | Ригель | ТО-18А.08.00.007 | 12 | 12 | 37 | |||
| 38 | Держатель | ТО-18А.08.00.015 | 12 | 12 | 38 | |||
| 39 | Знак Центр ваги | ТО-28А.00.00.015 | 2 | 2 | 39 | |||
| 40 | Точка підйому столу | ТО-28А.00.00.017 | 4 | 4 | 40 | |||
| 41 | Знак Небезпека роздавлювання | УКТ-01.00.004 | 2 | 2 | 41 | |||
| 42 | Кришка | 208В.70.00.024 | 1 | 1 | 42 | |||
| 44 | Знак Читай інструкцію з експлуатації | УКТ-01.00.002 | 1 | 1 | 44 | |||
| 45 | Болт | М10-6gx25.88.35.0115 | 4 | 4 | 45 | |||
| 46 | Болт | М12-6gx25.88.35.0115 | 24 | 24 | 46 | |||
| 47 | Болт | М6-6gx16.88.35.0115 | 4 | 4 | 47 | |||
| 50 | Шайба | 10.65Г.0115 | 4 | 4 | 50 | |||
| 52 | Шайба | 12.65Г.0115 | 28 | 28 | 52 | |||
| 54 | Шайба | С.24.02.Ст3.0115 | 4 | 4 | 54 | |||
| 55 | Шайба | С.6.02.Ст3.0115 | 4 | 4 | 55 | |||
| 56 | Шайба | 6.65Г.0115 | 4 | 4 | 56 | |||
| 57 | Шплінт | Шплинт6.3x50.019 | 2 | 2 | 57 | |||
| 58 | Шплінт | Шплинт3.2x25.019 | 3 | 3 | 58 | |||
| 59 | Маслянка | 1.3.Ц6.хр | 19 | 19 | 59 | |||
| 61 | Ось | 6-10d11x70.45.Ц15.хр | 1 | 1 | 61 | |||
| 62 | Ось | 6-12d11x105.45.Ц15.хр | 2 | 2 | 62 | |||
| 64 | Ось | 6-24d11x105.45.Ц15.хр | 2 | 2 | 64 | |||
| 65 | Ось | 6-24d11x125.45.Ц15.хр | 2 | 2 | 65 | |||
| 66 | Ось | 6-24d11x260.45.Ц15.хр | 1 | 1 | 66 | |||
| 70 | КІЛЬЦО | 50.16x5.33NBR90 | 12 | 12 | 70 | |||
| 70 | КІЛЬЦО | 050-060-58-2-2 | 12 | 12 | 70 | |||
| 72 | Заклепка потайна | pias3.0x10.0 | 4 | 4 | 72 |
