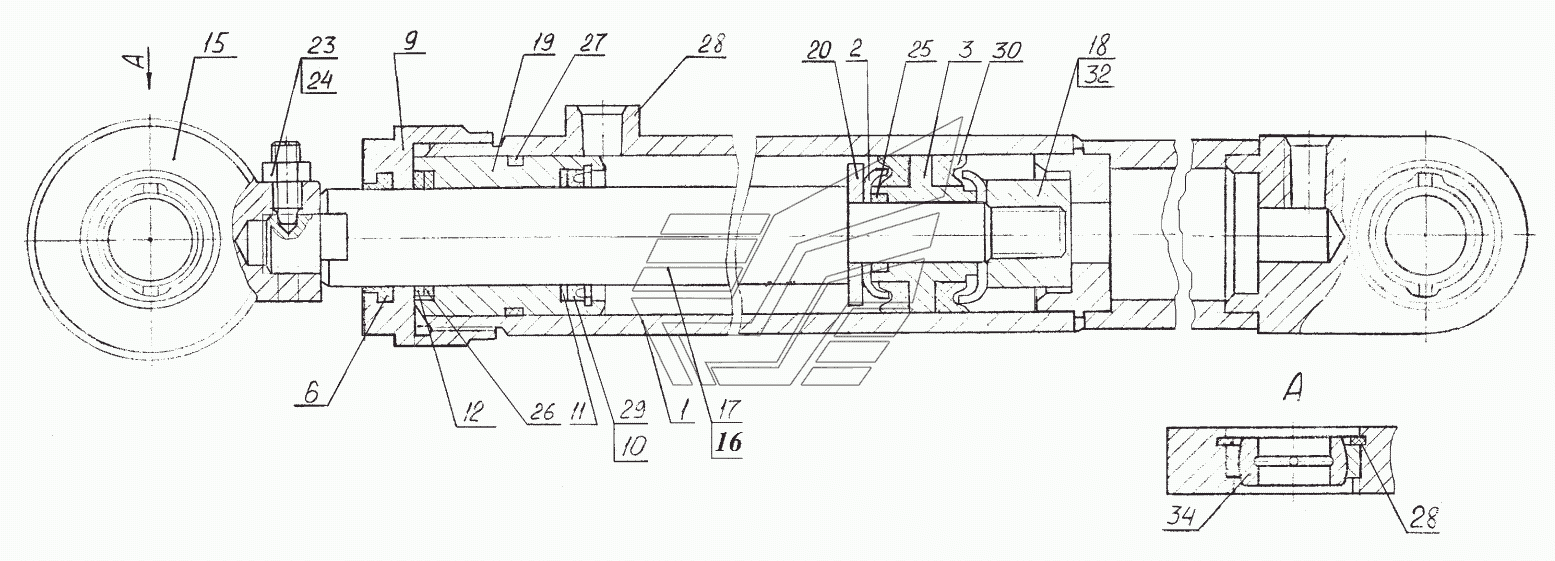

Гідроциліндр ДЕ-А.
100%
Назва деталі
Циліндр
Заводський номер
ДЭ-224А.45.16.100
Кількість на модель
1
№
1
Назва деталі
Втулка
Заводський номер
ДЗ-133.45.02.001
Кількість на модель
2
№
2
Назва деталі
Поршень
Заводський номер
ДЗ-133.45.02.004
Кількість на модель
1
№
3
Назва деталі
Злив оливи
Заводський номер
ДЗ-133.45.03.002
Кількість на модель
1
№
6
Назва деталі
Горіх
Заводський номер
ДЗ-133.45.03.005
Кількість на модель
1
№
9
Назва деталі
Захисна шайба
Заводський номер
ДЗ-133.45.03.007
Кількість на модель
1
№
10
Назва деталі
КІЛЬЦО
Заводський номер
ДЗ-133.45.03.008
Кількість на модель
1
№
11
Назва деталі
КІЛЬЦО
Заводський номер
ДЗ-133.45.03.009
Кількість на модель
1
№
12
Назва деталі
Проушина
Заводський номер
ДЭ-7.45.01.002
Кількість на модель
1
№
15
Назва деталі
Шток
Заводський номер
ДЭ-224А.45.16.001
Кількість на модель
1
№
16
Назва деталі
Шток
Заводський номер
ДЭ-224А.45.16.001-А
Кількість на модель
1
№
17
Назва деталі
Горіх
Заводський номер
ДЭ-224А.45.16.002
Кількість на модель
1
№
18
Назва деталі
Кришка наскрізна
Заводський номер
ДЭ-224А.45.16.003
Кількість на модель
1
№
19
Назва деталі
Шайба
Заводський номер
ДЭ-224А.45.16.004
Кількість на модель
1
№
20
Назва деталі
Гвинт
Заводський номер
М8-6gx25.14Н.0115
Кількість на модель
1
№
23
Назва деталі
Горіх
Заводський номер
М8-6H.8.35.0115
Кількість на модель
1
№
24
Назва деталі
КІЛЬЦО
Заводський номер
20.5x3.0NBR70
Кількість на модель
2
№
25
Назва деталі
КІЛЬЦО
Заводський номер
32.0x4.2NBR90
Кількість на модель
2
№
26
Назва деталі
Кільце
Заводський номер
045-050-30-2-2
Кількість на модель
1
№
27
Назва деталі
Кільце
Заводський номер
В42
Кількість на модель
3
№
28
Назва деталі
Манжета
Заводський номер
1-42x32-6
Кількість на модель
1
№
29
Назва деталі
Манжета
Заводський номер
3-50x30-6
Кількість на модель
2
№
30
Назва деталі
Шплінт
Заводський номер
Шплинт4x32.019
Кількість на модель
1
№
32
Назва деталі
Подшипник
Заводський номер
ШС25
Кількість на модель
2
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Циліндр | ДЭ-224А.45.16.100 | 1 | 1 | 1 | |||
| 2 | Втулка | ДЗ-133.45.02.001 | 2 | 2 | 2 | |||
| 3 | Поршень | ДЗ-133.45.02.004 | 1 | 1 | 3 | |||
| 6 | Злив оливи | ДЗ-133.45.03.002 | 1 | 1 | 6 | |||
| 9 | Горіх | ДЗ-133.45.03.005 | 1 | 1 | 9 | |||
| 10 | Захисна шайба | ДЗ-133.45.03.007 | 1 | 1 | 10 | |||
| 11 | КІЛЬЦО | ДЗ-133.45.03.008 | 1 | 1 | 11 | |||
| 12 | КІЛЬЦО | ДЗ-133.45.03.009 | 1 | 1 | 12 | |||
| 15 | Проушина | ДЭ-7.45.01.002 | 1 | 1 | 15 | |||
| 16 | Шток | ДЭ-224А.45.16.001 | 1 | 1 | 16 | |||
| 17 | Шток | ДЭ-224А.45.16.001-А | 1 | 1 | 17 | |||
| 18 | Горіх | ДЭ-224А.45.16.002 | 1 | 1 | 18 | |||
| 19 | Кришка наскрізна | ДЭ-224А.45.16.003 | 1 | 1 | 19 | |||
| 20 | Шайба | ДЭ-224А.45.16.004 | 1 | 1 | 20 | |||
| 23 | Гвинт | М8-6gx25.14Н.0115 | 1 | 1 | 23 | |||
| 24 | Горіх | М8-6H.8.35.0115 | 1 | 1 | 24 | |||
| 25 | КІЛЬЦО | 20.5x3.0NBR70 | 2 | 2 | 25 | |||
| 26 | КІЛЬЦО | 32.0x4.2NBR90 | 2 | 2 | 26 | |||
| 27 | Кільце | 045-050-30-2-2 | 1 | 1 | 27 | |||
| 28 | Кільце | В42 | 3 | 3 | 28 | |||
| 29 | Манжета | 1-42x32-6 | 1 | 1 | 29 | |||
| 30 | Манжета | 3-50x30-6 | 2 | 2 | 30 | |||
| 32 | Шплінт | Шплинт4x32.019 | 1 | 1 | 32 | |||
| 34 | Подшипник | ШС25 | 2 | 2 | 34 |
