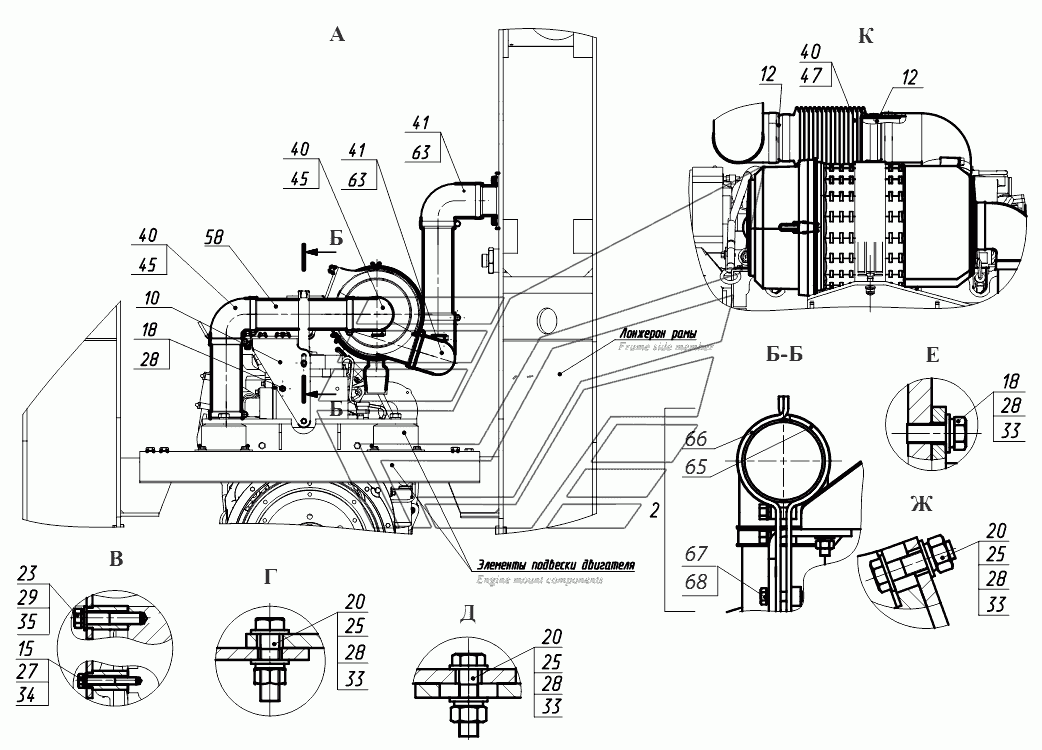

Система живлення повітрям Е.- Б
100%
Назва деталі
Кронштейн
Заводський номер
211Е.11.09.100
Кількість на модель
1
№
1
Назва деталі
Хомут
Заводський номер
211Е.11.09.200
Кількість на модель
1
№
2
Назва деталі
Передній кронштейн
Заводський номер
211Е.11.09.500
Кількість на модель
1
№
5
Назва деталі
Труба
Заводський номер
211Е3А.11.09.200-Б
Кількість на модель
1
№
7
Назва деталі
Повітропровід
Заводський номер
211Е3А.11.09.400
Кількість на модель
1
№
9
Назва деталі
Задній кронштейн
Заводський номер
211Е.11.09.001
Кількість на модель
1
№
10
Назва деталі
Труба
Заводський номер
732.11.09.002Т
Кількість на модель
3
№
12
Назва деталі
Болт
Заводський номер
М6-6gx45.88.35.0115
Кількість на модель
1
№
15
Назва деталі
Болт
Заводський номер
М8-6gx20.88.35.0115
Кількість на модель
5
№
18
Назва деталі
Болт
Заводський номер
М8-6gx30.88.35.0115
Кількість на модель
6
№
20
Назва деталі
Болт
Заводський номер
М10-6gx50.88.35.0115
Кількість на модель
1
№
23
Назва деталі
Горіх
Заводський номер
М8-6H.8.35.0115
Кількість на модель
6
№
25
Назва деталі
Шайба
Заводський номер
6.65Г.0115
Кількість на модель
1
№
27
Назва деталі
Шайба
Заводський номер
8.65Г.0115
Кількість на модель
11
№
28
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
1
№
29
Назва деталі
Шайба
Заводський номер
С.8.02.Ст3.0115
Кількість на модель
15
№
33
Назва деталі
Шайба
Заводський номер
С.6.02.Ст3.0115
Кількість на модель
1
№
34
Назва деталі
Шайба
Заводський номер
С.10.02.Ст3.0115
Кількість на модель
1
№
35
Назва деталі
Тримач
Заводський номер
3930040989
Кількість на модель
1
№
37
Назва деталі
Затискач
Заводський номер
TORRO60-80/12-C7W2
Кількість на модель
10
№
40
Назва деталі
Затискач TORRO
Заводський номер
TORRO70-90/12-C7W2
Кількість на модель
6
№
41
Назва деталі
Відведення
Заводський номер
3930025999
Кількість на модель
3
№
45
Назва деталі
Патрубок повітрозабірний
Заводський номер
ДМРВ3105-1109192
Кількість на модель
1
№
47
Назва деталі
Перемикач
Заводський номер
3905070802
Кількість на модель
1
№
50
Назва деталі
Рукав з'єднувальний
Заводський номер
3930027979
Кількість на модель
1
№
53
Назва деталі
Труба
Заводський номер
ТА-352.10.13.001Т-01
Кількість на модель
1
№
55
Назва деталі
Труба
Заводський номер
ТА-352.10.13.001Т-07
Кількість на модель
2
№
58
Назва деталі
Фільтр
Заводський номер
4530092941
Кількість на модель
1
№
60
Назва деталі
Хомут
Заводський номер
245-12.05.130
Кількість на модель
1
№
61
Назва деталі
Шланг
Заводський номер
3110-1109300-20
Кількість на модель
3
№
63
Назва деталі
Скоба
Заводський номер
211Е.11.09.250
Кількість на модель
1
№
65
Назва деталі
Скоба
Заводський номер
211Е.11.09.201
Кількість на модель
1
№
66
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 211Е.11.09.100 | 1 | 1 | 1 | |||
| 2 | Хомут | 211Е.11.09.200 | 1 | 1 | 2 | |||
| 5 | Передній кронштейн | 211Е.11.09.500 | 1 | 1 | 5 | |||
| 7 | Труба | 211Е3А.11.09.200-Б | 1 | 1 | 7 | |||
| 9 | Повітропровід | 211Е3А.11.09.400 | 1 | 1 | 9 | |||
| 10 | Задній кронштейн | 211Е.11.09.001 | 1 | 1 | 10 | |||
| 12 | Труба | 732.11.09.002Т | 3 | 3 | 12 | |||
| 15 | Болт | М6-6gx45.88.35.0115 | 1 | 1 | 15 | |||
| 18 | Болт | М8-6gx20.88.35.0115 | 5 | 5 | 18 | |||
| 20 | Болт | М8-6gx30.88.35.0115 | 6 | 6 | 20 | |||
| 23 | Болт | М10-6gx50.88.35.0115 | 1 | 1 | 23 | |||
| 25 | Горіх | М8-6H.8.35.0115 | 6 | 6 | 25 | |||
| 27 | Шайба | 6.65Г.0115 | 1 | 1 | 27 | |||
| 28 | Шайба | 8.65Г.0115 | 11 | 11 | 28 | |||
| 29 | Шайба | 10.65Г.0115 | 1 | 1 | 29 | |||
| 33 | Шайба | С.8.02.Ст3.0115 | 15 | 15 | 33 | |||
| 34 | Шайба | С.6.02.Ст3.0115 | 1 | 1 | 34 | |||
| 35 | Шайба | С.10.02.Ст3.0115 | 1 | 1 | 35 | |||
| 37 | Тримач | 3930040989 | 1 | 1 | 37 | |||
| 40 | Затискач | TORRO60-80/12-C7W2 | 10 | 10 | 40 | |||
| 41 | Затискач TORRO | TORRO70-90/12-C7W2 | 6 | 6 | 41 | |||
| 45 | Відведення | 3930025999 | 3 | 3 | 45 | |||
| 47 | Патрубок повітрозабірний | ДМРВ3105-1109192 | 1 | 1 | 47 | |||
| 50 | Перемикач | 3905070802 | 1 | 1 | 50 | |||
| 53 | Рукав з'єднувальний | 3930027979 | 1 | 1 | 53 | |||
| 55 | Труба | ТА-352.10.13.001Т-01 | 1 | 1 | 55 | |||
| 58 | Труба | ТА-352.10.13.001Т-07 | 2 | 2 | 58 | |||
| 60 | Фільтр | 4530092941 | 1 | 1 | 60 | |||
| 61 | Хомут | 245-12.05.130 | 1 | 1 | 61 | |||
| 63 | Шланг | 3110-1109300-20 | 3 | 3 | 63 | |||
| 65 | Скоба | 211Е.11.09.250 | 1 | 1 | 65 | |||
| 66 | Скоба | 211Е.11.09.201 | 1 | 1 | 66 |
