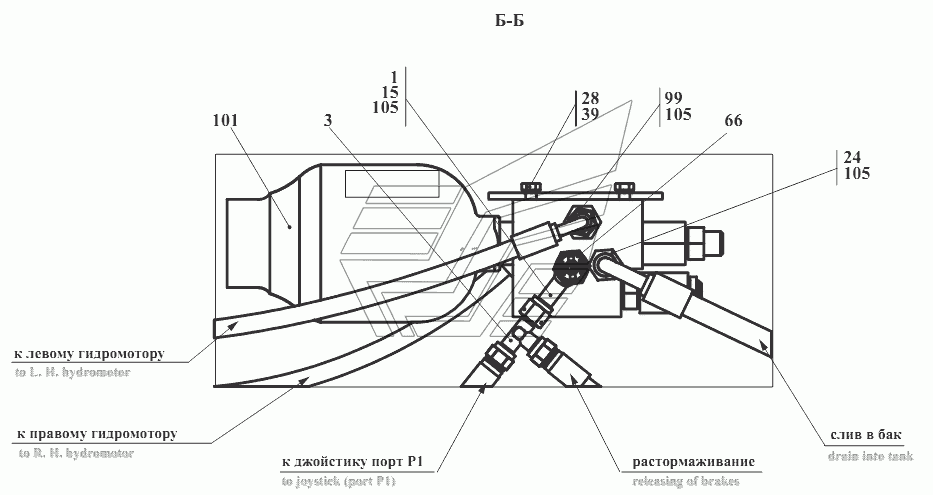

Гідросистема управління ЕА.
100%
Назва деталі
Кутник поворотний
Заводський номер
732.46.10.080
Кількість на модель
1
№
1
Назва деталі
З'єднання
Заводський номер
УДП.03.02.020
Кількість на модель
3
№
3
Назва деталі
Скоба
Заводський номер
211.45.10.002
Кількість на модель
8
№
5
Назва деталі
Затискний болт
Заводський номер
2682.35.05.014
Кількість на модель
1
№
15
Назва деталі
Штуцер
Заводський номер
УДП.01.02.018
Кількість на модель
2
№
20
Назва деталі
Штуцер
Заводський номер
УДП.01.17.002
Кількість на модель
1
№
24
Назва деталі
Болт
Заводський номер
М8-6gx20.88.35.0115
Кількість на модель
2
№
28
Назва деталі
Болт
Заводський номер
М8-6gx45.88.35.0115
Кількість на модель
8
№
30
Назва деталі
Горіх
Заводський номер
М8-6H.8.35.0115
Кількість на модель
16
№
35
Назва деталі
Шайба
Заводський номер
8.65Г.0115
Кількість на модель
18
№
39
Назва деталі
Болт
Заводський номер
М8-6gx65.88.35.0115
Кількість на модель
4
№
42
Назва деталі
Електричний перемикач тиску Euroswitch
Заводський номер
41B10863T15DNO
Кількість на модель
1
№
66
Назва деталі
Стрічка спіральна
Заводський номер
А32x27x22
Кількість на модель
1
№
69
Назва деталі
Рукав високого тиску
Заводський номер
1SN-6-22.5-600-DKL-DKL90
Кількість на модель
1
№
72
Назва деталі
Рукав високого тиску
Заводський номер
1SN-6-22.5-750-DKL45-DKL90-180
Кількість на модель
1
№
74
Назва деталі
Рукав високого тиску
Заводський номер
1SN-6-22.5-1000-DKL-DKL
Кількість на модель
1
№
78
Назва деталі
Рукав високого тиску
Заводський номер
1SN-6-22.5-1000-DKL90-DKL90
Кількість на модель
2
№
79
Назва деталі
Рукав високого тиску
Заводський номер
1SN-6-22.5-2000-DKL-DKL
Кількість на модель
3
№
83
Назва деталі
Рукав високого тиску
Заводський номер
1SN-6-22.5-2200-DKL-DKL
Кількість на модель
1
№
84
Назва деталі
Рукав високого тиску
Заводський номер
1SN-6-22.5-2200-DKL-DKL90
Кількість на модель
1
№
87
Назва деталі
Рукав високого тиску
Заводський номер
1SN-6-22.5-2600-DKL-DKL
Кількість на модель
2
№
91
Назва деталі
Рукав високого тиску
Заводський номер
1SN-6-22.5-3000-DKL-DKL90
Кількість на модель
3
№
93
Назва деталі
Рукав високого тиску
Заводський номер
1SN-10-18-1800-DKL-DKL90
Кількість на модель
1
№
95
Назва деталі
Кільце ущільнювальне
Заводський номер
USIT222
Кількість на модель
2
№
97
Назва деталі
Штуцер
Заводський номер
УДГ1.01.17.001
Кількість на модель
15
№
99
Назва деталі
Блок живлення
Заводський номер
HC-SE2-V0530RVG02
Кількість на модель
1
№
101
Назва деталі
Блок живлення
Заводський номер
HC-SE2-V0530RWG02
Кількість на модель
1
№
101
Назва деталі
Кабельна стяжка
Заводський номер
TKUV20/5
Кількість на модель
14
№
103
Назва деталі
Кільце ущільнювальне
Заводський номер
USIT9821
Кількість на модель
17
№
105
Назва деталі
Рукав високого тиску
Заводський номер
РВД1SN-6-22.5-2600-DKL-DKL90
Кількість на модель
4
№
107
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кутник поворотний | 732.46.10.080 | 1 | 1 | 1 | |||
| 3 | З'єднання | УДП.03.02.020 | 3 | 3 | 3 | |||
| 5 | Скоба | 211.45.10.002 | 8 | 8 | 5 | |||
| 15 | Затискний болт | 2682.35.05.014 | 1 | 1 | 15 | |||
| 20 | Штуцер | УДП.01.02.018 | 2 | 2 | 20 | |||
| 24 | Штуцер | УДП.01.17.002 | 1 | 1 | 24 | |||
| 28 | Болт | М8-6gx20.88.35.0115 | 2 | 2 | 28 | |||
| 30 | Болт | М8-6gx45.88.35.0115 | 8 | 8 | 30 | |||
| 35 | Горіх | М8-6H.8.35.0115 | 16 | 16 | 35 | |||
| 39 | Шайба | 8.65Г.0115 | 18 | 18 | 39 | |||
| 42 | Болт | М8-6gx65.88.35.0115 | 4 | 4 | 42 | |||
| 66 | Електричний перемикач тиску Euroswitch | 41B10863T15DNO | 1 | 1 | 66 | |||
| 69 | Стрічка спіральна | А32x27x22 | 1 | 1 | 69 | |||
| 72 | Рукав високого тиску | 1SN-6-22.5-600-DKL-DKL90 | 1 | 1 | 72 | |||
| 74 | Рукав високого тиску | 1SN-6-22.5-750-DKL45-DKL90-180 | 1 | 1 | 74 | |||
| 78 | Рукав високого тиску | 1SN-6-22.5-1000-DKL-DKL | 1 | 1 | 78 | |||
| 79 | Рукав високого тиску | 1SN-6-22.5-1000-DKL90-DKL90 | 2 | 2 | 79 | |||
| 83 | Рукав високого тиску | 1SN-6-22.5-2000-DKL-DKL | 3 | 3 | 83 | |||
| 84 | Рукав високого тиску | 1SN-6-22.5-2200-DKL-DKL | 1 | 1 | 84 | |||
| 87 | Рукав високого тиску | 1SN-6-22.5-2200-DKL-DKL90 | 1 | 1 | 87 | |||
| 91 | Рукав високого тиску | 1SN-6-22.5-2600-DKL-DKL | 2 | 2 | 91 | |||
| 93 | Рукав високого тиску | 1SN-6-22.5-3000-DKL-DKL90 | 3 | 3 | 93 | |||
| 95 | Рукав високого тиску | 1SN-10-18-1800-DKL-DKL90 | 1 | 1 | 95 | |||
| 97 | Кільце ущільнювальне | USIT222 | 2 | 2 | 97 | |||
| 99 | Штуцер | УДГ1.01.17.001 | 15 | 15 | 99 | |||
| 101 | Блок живлення | HC-SE2-V0530RVG02 | 1 | 1 | 101 | |||
| 101 | Блок живлення | HC-SE2-V0530RWG02 | 1 | 1 | 101 | |||
| 103 | Кабельна стяжка | TKUV20/5 | 14 | 14 | 103 | |||
| 105 | Кільце ущільнювальне | USIT9821 | 17 | 17 | 105 | |||
| 107 | Рукав високого тиску | РВД1SN-6-22.5-2600-DKL-DKL90 | 4 | 4 | 107 |
