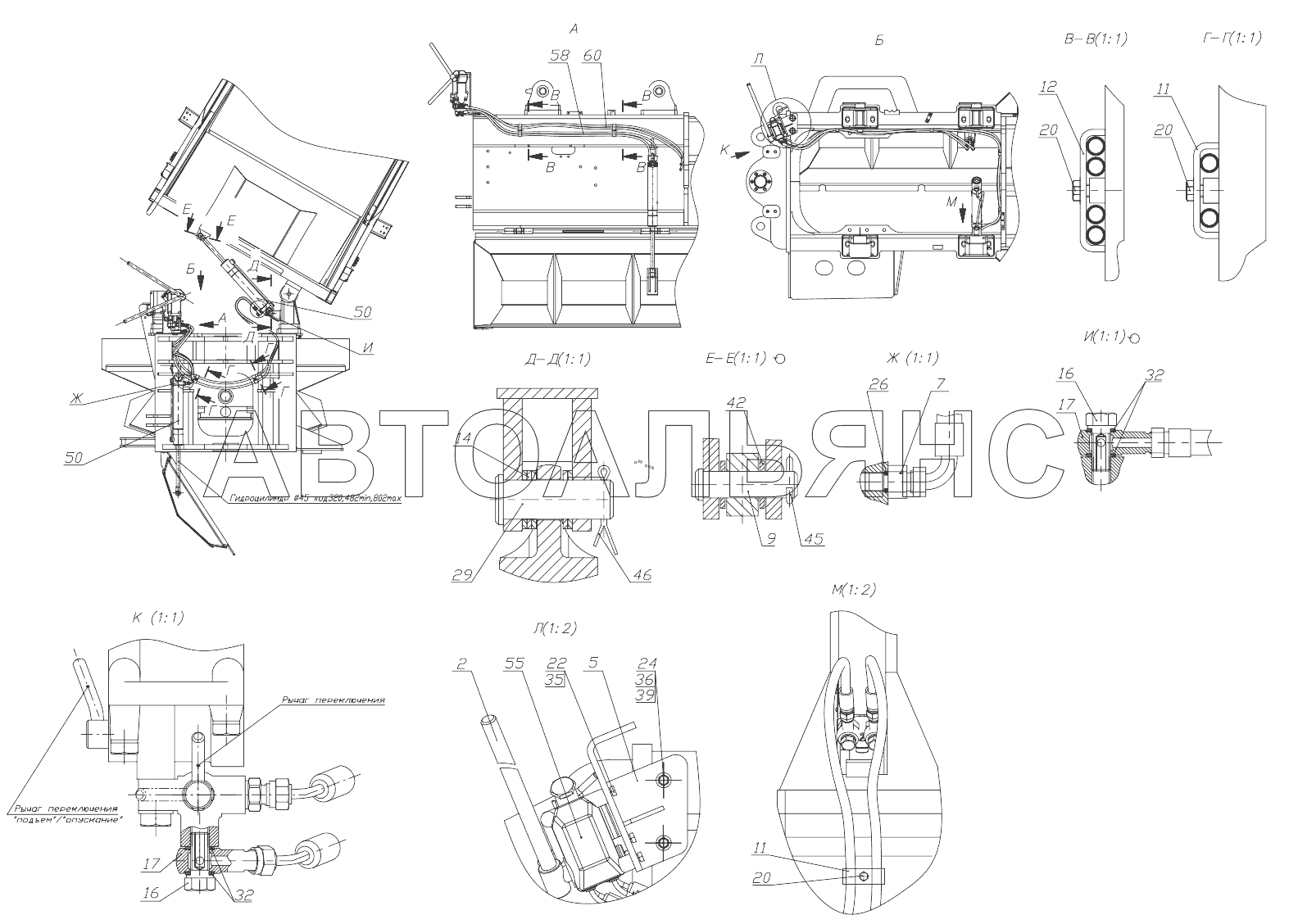

Гідросистема підйому кабіни
100%
Назва деталі
Важіль
Заводський номер
2241.26.00.100
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
2641.49.00.050
Кількість на модель
1
№
5
Назва деталі
Штуцер
Заводський номер
208А.60.00.001
Кількість на модель
4
№
7
Назва деталі
Ось
Заводський номер
2241.26.00.005
Кількість на модель
2
№
9
Назва деталі
Скоба
Заводський номер
2641.49.00.001
Кількість на модель
3
№
11
Назва деталі
Скоба
Заводський номер
2641.49.00.001-1
Кількість на модель
2
№
12
Назва деталі
Шайба
Заводський номер
2662.49.00.001
Кількість на модель
10
№
14
Назва деталі
Затискний болт
Заводський номер
2662.49.00.003
Кількість на модель
4
№
16
Назва деталі
Кутник
Заводський номер
2662.49.00.004
Кількість на модель
4
№
17
Назва деталі
Болт
Заводський номер
М8-6gx12.88.35.0115
Кількість на модель
5
№
20
Назва деталі
Болт
Заводський номер
М10-6gx30.88.35.0115
Кількість на модель
4
№
22
Назва деталі
Болт
Заводський номер
М12-6gx30.88.35.0115
Кількість на модель
2
№
24
Назва деталі
КІЛЬЦО
Заводський номер
009-013-25-2-2
Кількість на модель
4
№
26
Назва деталі
Ось
Заводський номер
6-25b12x85.45.Ц15.хр
Кількість на модель
2
№
29
Назва деталі
Прокладка
Заводський номер
2 М3
Кількість на модель
8
№
32
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
4
№
35
Назва деталі
Шайба
Заводський номер
12.65Г.0115
Кількість на модель
2
№
36
Назва деталі
Шайба
Заводський номер
С.12.02.Ст3.0115
Кількість на модель
2
№
39
Назва деталі
Шайба
Заводський номер
С.16.02.Ст3.0115
Кількість на модель
4
№
42
Назва деталі
Шайба
Заводський номер
С.20.02.Ст3.0115
Кількість на модель
10
№
42
Назва деталі
Шплінт
Заводський номер
4x32.019
Кількість на модель
2
№
45
Назва деталі
Шплінт
Заводський номер
6,3x40.019
Кількість на модель
2
№
46
Назва деталі
Гідроциліндр
Заводський номер
181.5003010-01
Кількість на модель
2
№
50
Назва деталі
Насос механізму перекидання кабіни
Заводський номер
ШНКФ 458662,24
Кількість на модель
1
№
55
Назва деталі
РВД
Заводський номер
1SN-6-22,5-1500-DKL45-DKL90
Кількість на модель
2
№
58
Назва деталі
РВД
Заводський номер
1SN-6-22,5-3000-DKL-DKL45
Кількість на модель
2
№
60
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Важіль | 2241.26.00.100 | 1 | 1 | 2 | |||
| 5 | Кронштейн | 2641.49.00.050 | 1 | 1 | 5 | |||
| 7 | Штуцер | 208А.60.00.001 | 4 | 4 | 7 | |||
| 9 | Ось | 2241.26.00.005 | 2 | 2 | 9 | |||
| 11 | Скоба | 2641.49.00.001 | 3 | 3 | 11 | |||
| 12 | Скоба | 2641.49.00.001-1 | 2 | 2 | 12 | |||
| 14 | Шайба | 2662.49.00.001 | 10 | 10 | 14 | |||
| 16 | Затискний болт | 2662.49.00.003 | 4 | 4 | 16 | |||
| 17 | Кутник | 2662.49.00.004 | 4 | 4 | 17 | |||
| 20 | Болт | М8-6gx12.88.35.0115 | 5 | 5 | 20 | |||
| 22 | Болт | М10-6gx30.88.35.0115 | 4 | 4 | 22 | |||
| 24 | Болт | М12-6gx30.88.35.0115 | 2 | 2 | 24 | |||
| 26 | КІЛЬЦО | 009-013-25-2-2 | 4 | 4 | 26 | |||
| 29 | Ось | 6-25b12x85.45.Ц15.хр | 2 | 2 | 29 | |||
| 32 | Прокладка | 2 М3 | 8 | 8 | 32 | |||
| 35 | Шайба | 10.65Г.0115 | 4 | 4 | 35 | |||
| 36 | Шайба | 12.65Г.0115 | 2 | 2 | 36 | |||
| 39 | Шайба | С.12.02.Ст3.0115 | 2 | 2 | 39 | |||
| 42 | Шайба | С.16.02.Ст3.0115 | 4 | 4 | 42 | |||
| 42 | Шайба | С.20.02.Ст3.0115 | 10 | 10 | 42 | |||
| 45 | Шплінт | 4x32.019 | 2 | 2 | 45 | |||
| 46 | Шплінт | 6,3x40.019 | 2 | 2 | 46 | |||
| 50 | Гідроциліндр | 181.5003010-01 | 2 | 2 | 50 | |||
| 55 | Насос механізму перекидання кабіни | ШНКФ 458662,24 | 1 | 1 | 55 | |||
| 58 | РВД | 1SN-6-22,5-1500-DKL45-DKL90 | 2 | 2 | 58 | |||
| 60 | РВД | 1SN-6-22,5-3000-DKL-DKL45 | 2 | 2 | 60 |
