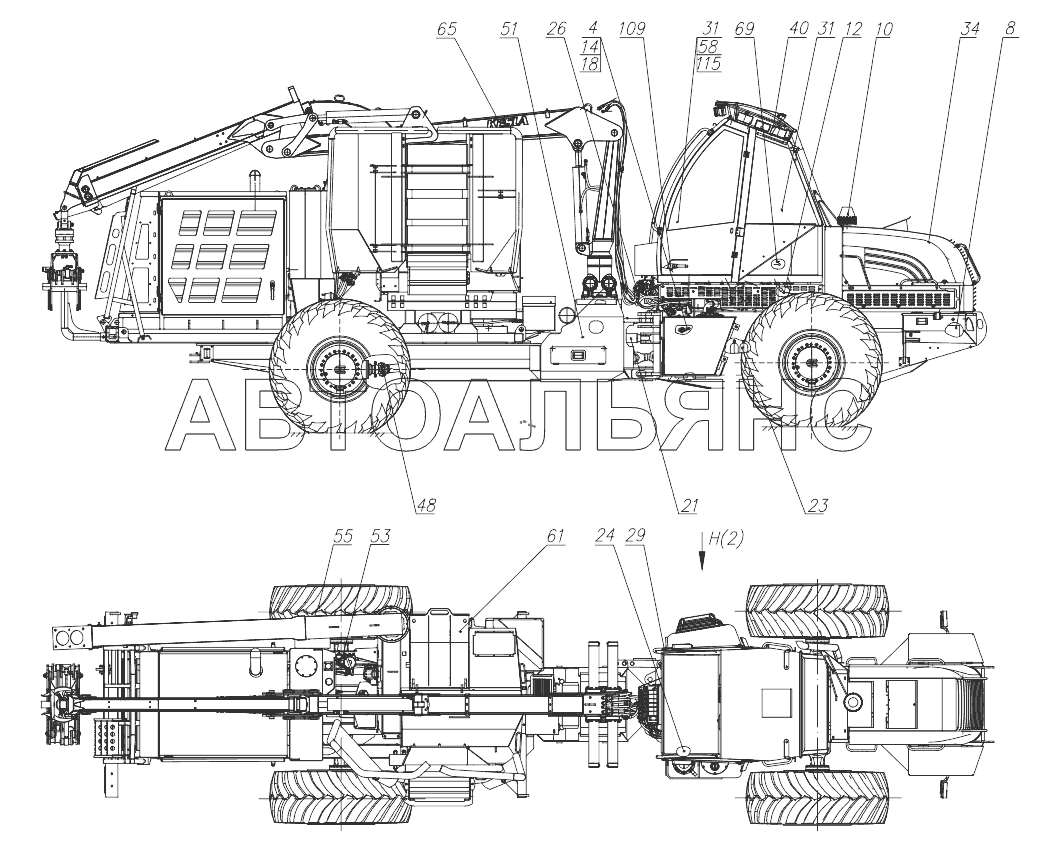

Загальний вигляд
100%
Назва деталі
Управління ДМП
Заводський номер
2541.17.03.000
Кількість на модель
1
№
4
Назва деталі
Встановлення підігрівача
Заводський номер
2551.10.15.000
Кількість на модель
1
№
8
Назва деталі
установка силова
Заводський номер
2641.10.00.000
Кількість на модель
1
№
10
Назва деталі
Керування подачею палива
Заводський номер
2641.11.08.000
Кількість на модель
1
№
12
Назва деталі
Встановлення GMP
Заводський номер
2641.17.00.000-Б
Кількість на модель
1
№
14
Назва деталі
Встановлення портів вимірювання тиску ГМП
Заводський номер
2641.17.07.000
Кількість на модель
1
№
16
Назва деталі
Встановлення системи охолодження ГМП
Заводський номер
2641.17.14.000
Кількість на модель
1
№
18
Назва деталі
Гідросистема рульового керування
Заводський номер
2641.34.07.000
Кількість на модель
1
№
21
Назва деталі
Гідросистема гальм
Заводський номер
2641.35.05.000-01
Кількість на модель
1
№
23
Назва деталі
ЕЛЕКТРОСИСТЕМА
Заводський номер
2641.37.00.000
Кількість на модель
1
№
24
Назва деталі
Гідросистема робочого обладнання
Заводський номер
2641.46.00.000
Кількість на модель
1
№
26
Назва деталі
Гідросистема підйому кабіни
Заводський номер
2641.49.00.000
Кількість на модель
1
№
29
Назва деталі
Встановлення кабіни
Заводський номер
2641.50.00.000-01
Кількість на модель
1
№
31
Назва деталі
ОБЛИЦОВКА
Заводський номер
2641.84.00.000
Кількість на модель
1
№
34
Назва деталі
система кондиціонування
Заводський номер
2661.81.00.000-В
Кількість на модель
1
№
40
Назва деталі
Встановлення карданних валів
Заводський номер
2904.22.00.000
Кількість на модель
1
№
48
Назва деталі
Рамка
Заводський номер
2904.28.00.000
Кількість на модель
1
№
51
Назва деталі
Встановлення мостів
Заводський номер
2904.29.00.000
Кількість на модель
1
№
53
Назва деталі
Встановлення коліс
Заводський номер
2904.30.00.000
Кількість на модель
1
№
55
Назва деталі
Монтаж пультовіроз'ємів
Заводський номер
2904.37.10.000
Кількість на модель
1
№
58
Назва деталі
Встановлення технологічного обладнання
Заводський номер
2904.41.00.000
Кількість на модель
1
№
61
Назва деталі
Встановлення маніпулятора
Заводський номер
2904.60.00.000
Кількість на модель
1
№
65
Назва деталі
Ключ
Заводський номер
ТО-18Д.00.00.200
Кількість на модель
2
№
69
Назва деталі
Табличка "Тиск у шинах МРа"
Заводський номер
361.00.00.005
Кількість на модель
4
№
73
Назва деталі
Попереджувальна етикетка
Заводський номер
2551.00.00.006
Кількість на модель
1
№
77
Назва деталі
Таблиця
Заводський номер
2641.00.00.004-Б
Кількість на модель
1
№
79
Назва деталі
Знак ВАТ Амкодор
Заводський номер
2661.00.00.007
Кількість на модель
2
№
81
Назва деталі
Логотип ВАТ Амкодор
Заводський номер
2661.00.00.008
Кількість на модель
2
№
82
Назва деталі
Знак "Місце встановлення домкрата"
Заводський номер
2661.00.00.011
Кількість на модель
4
№
85
Назва деталі
Знак "Місце кріплення"
Заводський номер
2661.00.00.018
Кількість на модель
4
№
87
Назва деталі
Маркувальна табличка
Заводський номер
2904.00.00.001-Б
Кількість на модель
№
91
Назва деталі
Маркувальна табличка
Заводський номер
2904.00.00.001-Б-01-Б
Кількість на модель
№
92
Назва деталі
Табличка "Індекс"
Заводський номер
2904.00.00.002
Кількість на модель
2
№
94
Назва деталі
Табличка "Схема змащення"
Заводський номер
2904.00.00.003
Кількість на модель
1
№
95
Назва деталі
Знак Центр ваги
Заводський номер
ТО-28А.00.00.015
Кількість на модель
2
№
98
Назва деталі
Точка підйому столу
Заводський номер
ТО-28А.00.00.017
Кількість на модель
1
№
100
Назва деталі
Знак Небезпека порізу
Заводський номер
УКТ-01.00.003
Кількість на модель
2
№
102
Назва деталі
Знак Небезпека защемлення
Заводський номер
УКТ-01.00.005
Кількість на модель
2
№
104
Назва деталі
Знак Заправна ємність
Заводський номер
УКТ-02.00.001
Кількість на модель
1
№
106
Назва деталі
Свинцева пломба
Заводський номер
7x16,5
Кількість на модель
7
№
109
Назва деталі
Заклепка потайна
Заводський номер
pias3,0x10,0
Кількість на модель
4
№
112
Назва деталі
Пакет фірмовий
Заводський номер
Пакет фирменный
Кількість на модель
1
№
115
Назва деталі
Дріт
Заводський номер
0,6-О-С
Кількість на модель
0,01
№
119
Назва деталі
Дріт
Заводський номер
1,2-С-I
Кількість на модель
0,007
№
120
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 4 | Управління ДМП | 2541.17.03.000 | 1 | 1 | 4 | |||
| 8 | Встановлення підігрівача | 2551.10.15.000 | 1 | 1 | 8 | |||
| 10 | установка силова | 2641.10.00.000 | 1 | 1 | 10 | |||
| 12 | Керування подачею палива | 2641.11.08.000 | 1 | 1 | 12 | |||
| 14 | Встановлення GMP | 2641.17.00.000-Б | 1 | 1 | 14 | |||
| 16 | Встановлення портів вимірювання тиску ГМП | 2641.17.07.000 | 1 | 1 | 16 | |||
| 18 | Встановлення системи охолодження ГМП | 2641.17.14.000 | 1 | 1 | 18 | |||
| 21 | Гідросистема рульового керування | 2641.34.07.000 | 1 | 1 | 21 | |||
| 23 | Гідросистема гальм | 2641.35.05.000-01 | 1 | 1 | 23 | |||
| 24 | ЕЛЕКТРОСИСТЕМА | 2641.37.00.000 | 1 | 1 | 24 | |||
| 26 | Гідросистема робочого обладнання | 2641.46.00.000 | 1 | 1 | 26 | |||
| 29 | Гідросистема підйому кабіни | 2641.49.00.000 | 1 | 1 | 29 | |||
| 31 | Встановлення кабіни | 2641.50.00.000-01 | 1 | 1 | 31 | |||
| 34 | ОБЛИЦОВКА | 2641.84.00.000 | 1 | 1 | 34 | |||
| 40 | система кондиціонування | 2661.81.00.000-В | 1 | 1 | 40 | |||
| 48 | Встановлення карданних валів | 2904.22.00.000 | 1 | 1 | 48 | |||
| 51 | Рамка | 2904.28.00.000 | 1 | 1 | 51 | |||
| 53 | Встановлення мостів | 2904.29.00.000 | 1 | 1 | 53 | |||
| 55 | Встановлення коліс | 2904.30.00.000 | 1 | 1 | 55 | |||
| 58 | Монтаж пультовіроз'ємів | 2904.37.10.000 | 1 | 1 | 58 | |||
| 61 | Встановлення технологічного обладнання | 2904.41.00.000 | 1 | 1 | 61 | |||
| 65 | Встановлення маніпулятора | 2904.60.00.000 | 1 | 1 | 65 | |||
| 69 | Ключ | ТО-18Д.00.00.200 | 2 | 2 | 69 | |||
| 73 | Табличка "Тиск у шинах МРа" | 361.00.00.005 | 4 | 4 | 73 | |||
| 77 | Попереджувальна етикетка | 2551.00.00.006 | 1 | 1 | 77 | |||
| 79 | Таблиця | 2641.00.00.004-Б | 1 | 1 | 79 | |||
| 81 | Знак ВАТ Амкодор | 2661.00.00.007 | 2 | 2 | 81 | |||
| 82 | Логотип ВАТ Амкодор | 2661.00.00.008 | 2 | 2 | 82 | |||
| 85 | Знак "Місце встановлення домкрата" | 2661.00.00.011 | 4 | 4 | 85 | |||
| 87 | Знак "Місце кріплення" | 2661.00.00.018 | 4 | 4 | 87 | |||
| 91 | Маркувальна табличка | 2904.00.00.001-Б | 91 | |||||
| 92 | Маркувальна табличка | 2904.00.00.001-Б-01-Б | 92 | |||||
| 94 | Табличка "Індекс" | 2904.00.00.002 | 2 | 2 | 94 | |||
| 95 | Табличка "Схема змащення" | 2904.00.00.003 | 1 | 1 | 95 | |||
| 98 | Знак Центр ваги | ТО-28А.00.00.015 | 2 | 2 | 98 | |||
| 100 | Точка підйому столу | ТО-28А.00.00.017 | 1 | 1 | 100 | |||
| 102 | Знак Небезпека порізу | УКТ-01.00.003 | 2 | 2 | 102 | |||
| 104 | Знак Небезпека защемлення | УКТ-01.00.005 | 2 | 2 | 104 | |||
| 106 | Знак Заправна ємність | УКТ-02.00.001 | 1 | 1 | 106 | |||
| 109 | Свинцева пломба | 7x16,5 | 7 | 7 | 109 | |||
| 112 | Заклепка потайна | pias3,0x10,0 | 4 | 4 | 112 | |||
| 115 | Пакет фірмовий | Пакет фирменный | 1 | 1 | 115 | |||
| 119 | Дріт | 0,6-О-С | 0,01 | 0,01 | 119 | |||
| 120 | Дріт | 1,2-С-I | 0,007 | 0,007 | 120 |
