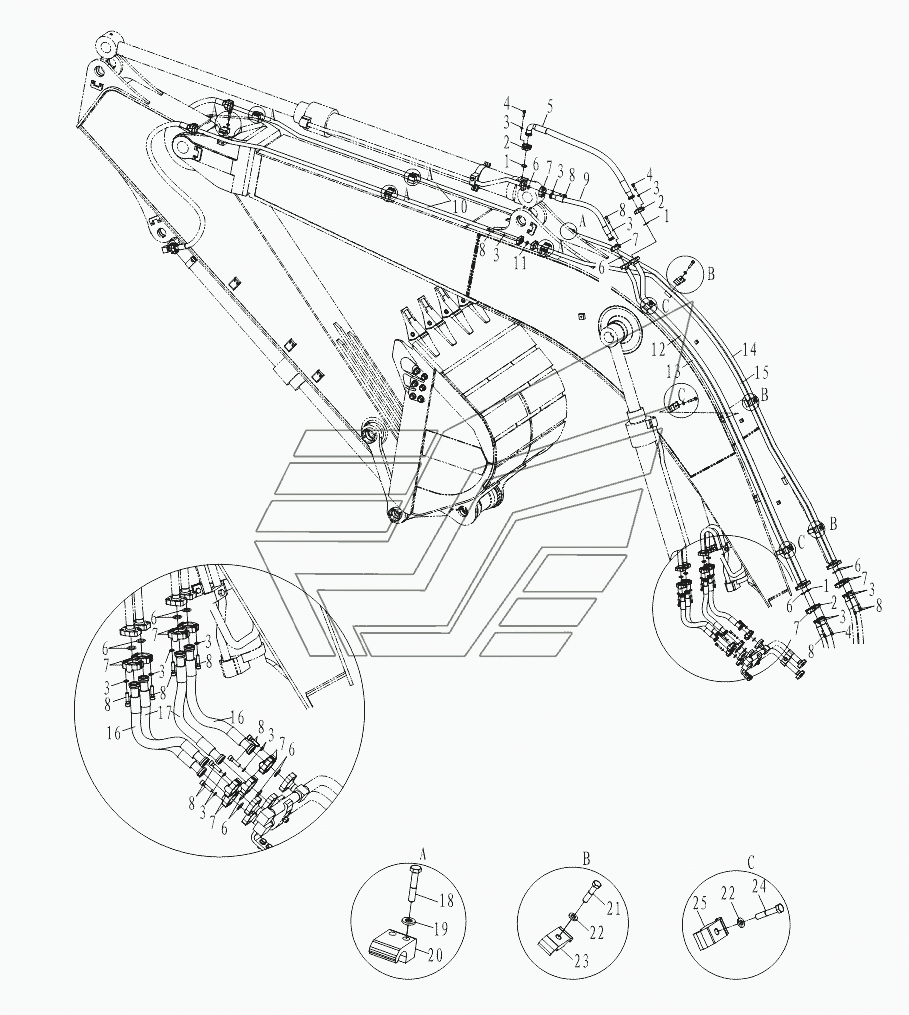

Гідросистема
100%
Назва деталі
Кільце ущільнювальне
Заводський номер
W-15-00001
Кількість на модель
3
№
1
Назва деталі
Складовий фланець
Заводський номер
W-15-00404
Кількість на модель
6
№
2
Назва деталі
Шайба
Заводський номер
B-G000930-00001
Кількість на модель
72
№
3
Назва деталі
Болт
Заводський номер
B-G000700-00085
Кількість на модель
12
№
4
Назва деталі
Рукав у зборі
Заводський номер
W-16-01381
Кількість на модель
1
№
5
Назва деталі
Кільце ущільнювальне
Заводський номер
W-15-00171
Кількість на модель
13
№
6
Назва деталі
Складовий фланець
Заводський номер
W-15-00087
Кількість на модель
26
№
7
Назва деталі
Болт
Заводський номер
B-G000700-00086
Кількість на модель
60
№
8
Назва деталі
Рукав у зборі
Заводський номер
W-16-01382
Кількість на модель
1
№
9
Назва деталі
Збірка труб
Заводський номер
320.6.7
Кількість на модель
2
№
10
Назва деталі
Кільце ущільнювальне
Заводський номер
B-Q020710-00052
Кількість на модель
2
№
11
Назва деталі
Збірка труб
Заводський номер
320.6.4
Кількість на модель
1
№
12
Назва деталі
Збірка труб
Заводський номер
320.6.3
Кількість на модель
1
№
13
Назва деталі
Збірка труб
Заводський номер
320.6.6
Кількість на модель
1
№
14
Назва деталі
Збірка труб
Заводський номер
320.6.5
Кількість на модель
1
№
15
Назва деталі
Рукав у зборі
Заводський номер
W-16-01384
Кількість на модель
2
№
16
Назва деталі
Рукав у зборі
Заводський номер
W-16-01383
Кількість на модель
2
№
17
Назва деталі
Шестигранний болт
Заводський номер
B-G057820-00016
Кількість на модель
12
№
18
Назва деталі
Шайба
Заводський номер
B-Q020490-00001
Кількість на модель
12
№
19
Назва деталі
Притиск труби
Заводський номер
320.6-5
Кількість на модель
6
№
20
Назва деталі
Шестигранний болт
Заводський номер
B-G057820-00043
Кількість на модель
3
№
21
Назва деталі
Шайба
Заводський номер
B-Q020490-00003
Кількість на модель
6
№
22
Назва деталі
Притиск труби
Заводський номер
320.6-4
Кількість на модель
3
№
23
Назва деталі
Шестигранний болт
Заводський номер
B-G057820-00048
Кількість на модель
3
№
24
Назва деталі
Притиск труби
Заводський номер
320.6-3
Кількість на модель
3
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце ущільнювальне | W-15-00001 | 3 | 3 | 1 | |||
| 2 | Складовий фланець | W-15-00404 | 6 | 6 | 2 | |||
| 3 | Шайба | B-G000930-00001 | 72 | 72 | 3 | |||
| 4 | Болт | B-G000700-00085 | 12 | 12 | 4 | |||
| 5 | Рукав у зборі | W-16-01381 | 1 | 1 | 5 | |||
| 6 | Кільце ущільнювальне | W-15-00171 | 13 | 13 | 6 | |||
| 7 | Складовий фланець | W-15-00087 | 26 | 26 | 7 | |||
| 8 | Болт | B-G000700-00086 | 60 | 60 | 8 | |||
| 9 | Рукав у зборі | W-16-01382 | 1 | 1 | 9 | |||
| 10 | Збірка труб | 320.6.7 | 2 | 2 | 10 | |||
| 11 | Кільце ущільнювальне | B-Q020710-00052 | 2 | 2 | 11 | |||
| 12 | Збірка труб | 320.6.4 | 1 | 1 | 12 | |||
| 13 | Збірка труб | 320.6.3 | 1 | 1 | 13 | |||
| 14 | Збірка труб | 320.6.6 | 1 | 1 | 14 | |||
| 15 | Збірка труб | 320.6.5 | 1 | 1 | 15 | |||
| 16 | Рукав у зборі | W-16-01384 | 2 | 2 | 16 | |||
| 17 | Рукав у зборі | W-16-01383 | 2 | 2 | 17 | |||
| 18 | Шестигранний болт | B-G057820-00016 | 12 | 12 | 18 | |||
| 19 | Шайба | B-Q020490-00001 | 12 | 12 | 19 | |||
| 20 | Притиск труби | 320.6-5 | 6 | 6 | 20 | |||
| 21 | Шестигранний болт | B-G057820-00043 | 3 | 3 | 21 | |||
| 22 | Шайба | B-Q020490-00003 | 6 | 6 | 22 | |||
| 23 | Притиск труби | 320.6-4 | 3 | 3 | 23 | |||
| 24 | Шестигранний болт | B-G057820-00048 | 3 | 3 | 24 | |||
| 25 | Притиск труби | 320.6-3 | 3 | 3 | 25 |
