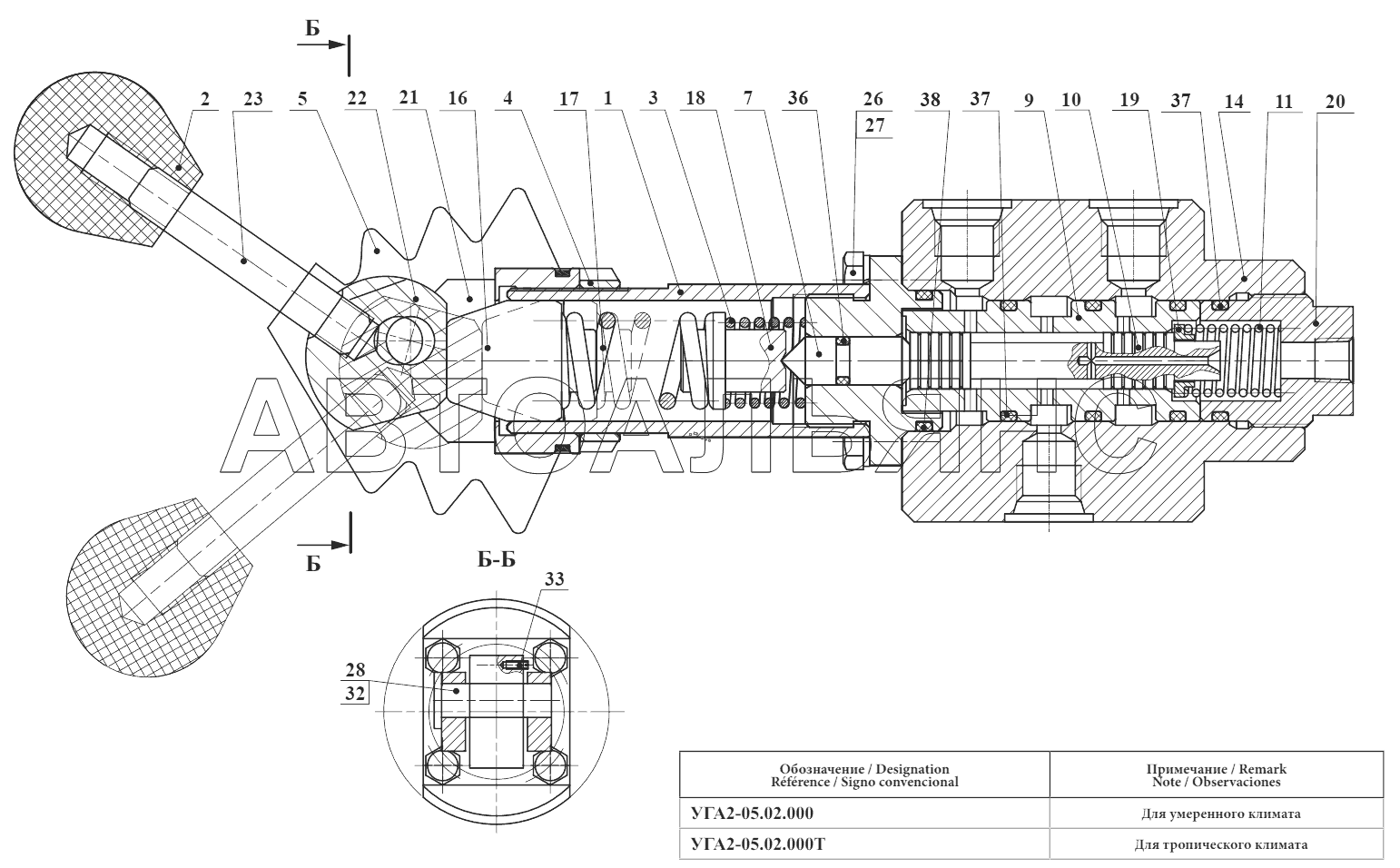

Гальмівний кран з ручним керуванням УГА2.05.02.000; Ручний гальмівний клапан УГА2.05.02.000
100%
Назва деталі
Склянка
Заводський номер
УГА2.05.02.020
Кількість на модель
1
№
1
Назва деталі
Ручка
Заводський номер
ТО-28.15.10.007
Кількість на модель
1
№
2
Назва деталі
Пружина
Заводський номер
УГА1.01.01.054
Кількість на модель
1
№
3
Назва деталі
Контргайка
Заводський номер
УГА1.05.02.007
Кількість на модель
1
№
4
Назва деталі
Захисний чохол
Заводський номер
УГА1.05.02.011
Кількість на модель
1
№
5
Назва деталі
Шток
Заводський номер
УГА2.05.01.004-А
Кількість на модель
1
№
7
Назва деталі
Гільза
Заводський номер
УГА2.05.05.012
Кількість на модель
1
№
9
Назва деталі
Золотник
Заводський номер
УГА2.05.05.013
Кількість на модель
1
№
10
Назва деталі
Пружина
Заводський номер
УГА2.05.01.009
Кількість на модель
1
№
11
Назва деталі
Корпус
Заводський номер
УГА2.05.02.001
Кількість на модель
1
№
14
Назва деталі
Штовхач
Заводський номер
УГА2.05.02.003
Кількість на модель
1
№
16
Назва деталі
Пружина
Заводський номер
УГА2.05.02.005
Кількість на модель
1
№
17
Назва деталі
Опора пружини
Заводський номер
УГА2.05.02.013-Б
Кількість на модель
1
№
18
Назва деталі
Упор пружини
Заводський номер
УГА2.05.02.014
Кількість на модель
1
№
19
Назва деталі
Заглушка
Заводський номер
УГА2.05.02.015
Кількість на модель
1
№
20
Назва деталі
Опора кулачка
Заводський номер
УГА2.05.02.016
Кількість на модель
1
№
21
Назва деталі
Кіготь
Заводський номер
УГА2.05.02.017
Кількість на модель
1
№
22
Назва деталі
Стрижень
Заводський номер
УГА2.05.02.018
Кількість на модель
1
№
23
Назва деталі
Болт
Заводський номер
М8-6gx16.88.35.0115
Кількість на модель
2
№
26
Назва деталі
Шайба
Заводський номер
8.65Г.0115
Кількість на модель
2
№
27
Назва деталі
Шплінт
Заводський номер
3,2x16.019
Кількість на модель
1
№
28
Назва деталі
Ось
Заводський номер
6-12d11x45.45.Ц15.хр
Кількість на модель
1
№
32
Назва деталі
Гвинт
Заводський номер
М6-6gx12.14Н.0115
Кількість на модель
1
№
33
Назва деталі
Кільце
Заводський номер
008-012-25-2-2
Кількість на модель
1
№
36
Назва деталі
Кільце круглого перерізу
Заводський номер
7,65-2,62 NBR90
Кількість на модель
№
36
Назва деталі
КІЛЬЦО
Заводський номер
025-030-30-2-2
Кількість на модель
4
№
37
Назва деталі
Кільце круглого перерізу
Заводський номер
25,00-3,00 NBR90
Кількість на модель
№
37
Назва деталі
Кільце
Заводський номер
030-035-30-2-2
Кількість на модель
1
№
38
Назва деталі
Кільце круглого перерізу
Заводський номер
29,50-3,00 NBR90
Кількість на модель
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Склянка | УГА2.05.02.020 | 1 | 1 | 1 | |||
| 2 | Ручка | ТО-28.15.10.007 | 1 | 1 | 2 | |||
| 3 | Пружина | УГА1.01.01.054 | 1 | 1 | 3 | |||
| 4 | Контргайка | УГА1.05.02.007 | 1 | 1 | 4 | |||
| 5 | Захисний чохол | УГА1.05.02.011 | 1 | 1 | 5 | |||
| 7 | Шток | УГА2.05.01.004-А | 1 | 1 | 7 | |||
| 9 | Гільза | УГА2.05.05.012 | 1 | 1 | 9 | |||
| 10 | Золотник | УГА2.05.05.013 | 1 | 1 | 10 | |||
| 11 | Пружина | УГА2.05.01.009 | 1 | 1 | 11 | |||
| 14 | Корпус | УГА2.05.02.001 | 1 | 1 | 14 | |||
| 16 | Штовхач | УГА2.05.02.003 | 1 | 1 | 16 | |||
| 17 | Пружина | УГА2.05.02.005 | 1 | 1 | 17 | |||
| 18 | Опора пружини | УГА2.05.02.013-Б | 1 | 1 | 18 | |||
| 19 | Упор пружини | УГА2.05.02.014 | 1 | 1 | 19 | |||
| 20 | Заглушка | УГА2.05.02.015 | 1 | 1 | 20 | |||
| 21 | Опора кулачка | УГА2.05.02.016 | 1 | 1 | 21 | |||
| 22 | Кіготь | УГА2.05.02.017 | 1 | 1 | 22 | |||
| 23 | Стрижень | УГА2.05.02.018 | 1 | 1 | 23 | |||
| 26 | Болт | М8-6gx16.88.35.0115 | 2 | 2 | 26 | |||
| 27 | Шайба | 8.65Г.0115 | 2 | 2 | 27 | |||
| 28 | Шплінт | 3,2x16.019 | 1 | 1 | 28 | |||
| 32 | Ось | 6-12d11x45.45.Ц15.хр | 1 | 1 | 32 | |||
| 33 | Гвинт | М6-6gx12.14Н.0115 | 1 | 1 | 33 | |||
| 36 | Кільце | 008-012-25-2-2 | 1 | 1 | 36 | |||
| 36 | Кільце круглого перерізу | 7,65-2,62 NBR90 | 36 | |||||
| 37 | КІЛЬЦО | 025-030-30-2-2 | 4 | 4 | 37 | |||
| 37 | Кільце круглого перерізу | 25,00-3,00 NBR90 | 37 | |||||
| 38 | Кільце | 030-035-30-2-2 | 1 | 1 | 38 | |||
| 38 | Кільце круглого перерізу | 29,50-3,00 NBR90 | 38 |
