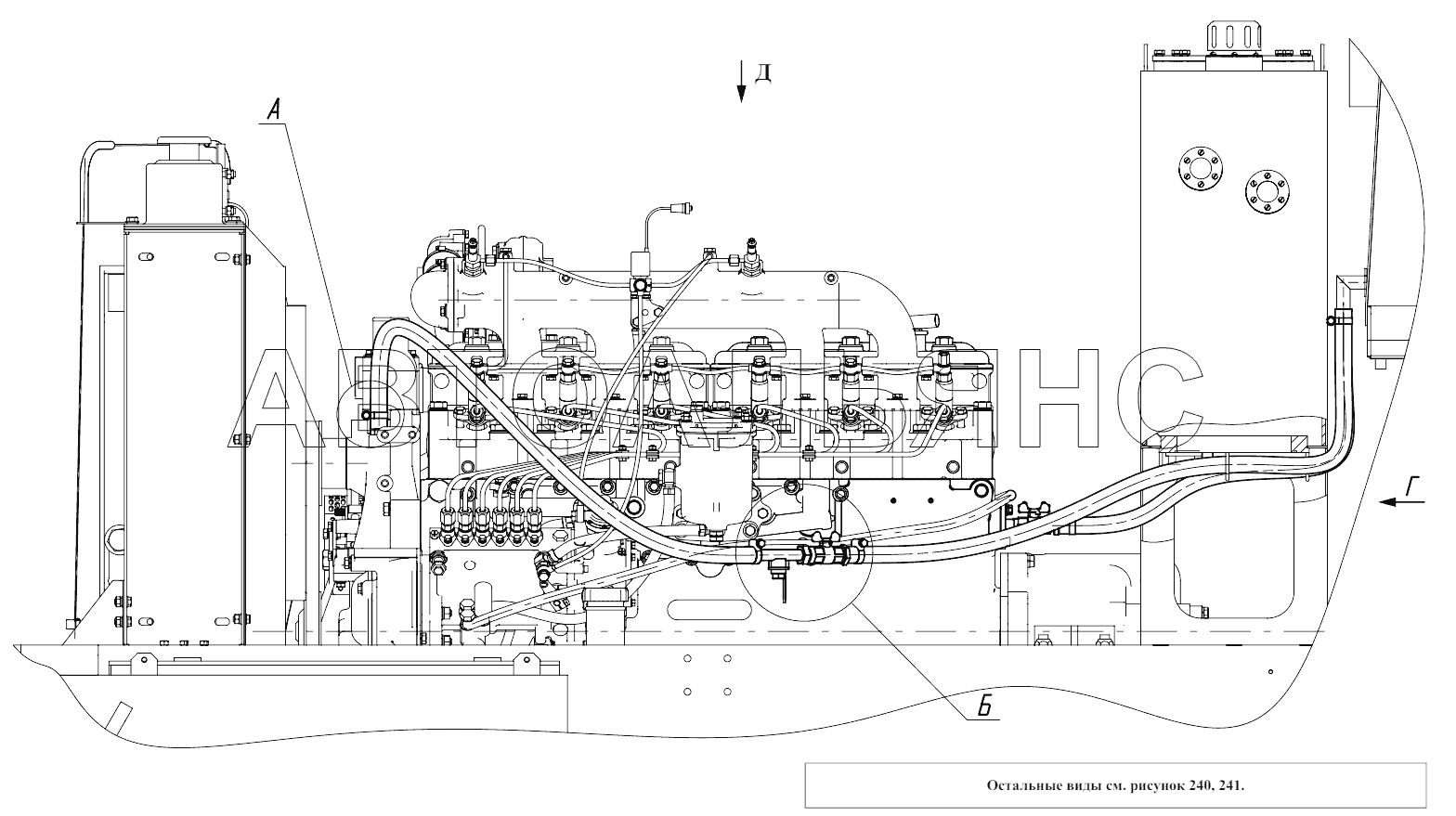

Монтаж трубопроводів опалювального пристрою ТО-28А.20.00.000; Монтаж трубопроводів опалювального пристрою ТО-28А.20.00.000
100%
Назва деталі
Трійник
Заводський номер
ТО-28А.20.05.000
Кількість на модель
1
№
2
Назва деталі
Фланець
Заводський номер
ТО-28А.20.06.000
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
ТО-28А.20.00.001
Кількість на модель
1
№
6
Назва деталі
Заглушка
Заводський номер
УДГ1.09.03.002
Кількість на модель
1
№
8
Назва деталі
Штуцер
Заводський номер
УДГ1.11.00.007
Кількість на модель
2
№
10
Назва деталі
Штуцер
Заводський номер
ТО-28А.20.00.005
Кількість на модель
1
№
12
Назва деталі
Рукав
Заводський номер
16x25-1,6
Кількість на модель
1
№
17
Назва деталі
Затискач
Заводський номер
TORRO 16-27/9-C7W2
Кількість на модель
6
№
26
Назва деталі
Кран кульовий
Заводський номер
Dy 15
Кількість на модель
2
№
27
Назва деталі
Прокладка
Заводський номер
260-1002083-А
Кількість на модель
1
№
28
Назва деталі
Затор
Заводський номер
2-КГ1/4".10КП.016
Кількість на модель
1
№
29
Назва деталі
Стрічка
Заводський номер
ФУМ-1
Кількість на модель
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Трійник | ТО-28А.20.05.000 | 1 | 1 | 2 | |||
| 4 | Фланець | ТО-28А.20.06.000 | 1 | 1 | 4 | |||
| 6 | Прокладка | ТО-28А.20.00.001 | 1 | 1 | 6 | |||
| 8 | Заглушка | УДГ1.09.03.002 | 1 | 1 | 8 | |||
| 10 | Штуцер | УДГ1.11.00.007 | 2 | 2 | 10 | |||
| 12 | Штуцер | ТО-28А.20.00.005 | 1 | 1 | 12 | |||
| 17 | Рукав | 16x25-1,6 | 1 | 1 | 17 | |||
| 26 | Затискач | TORRO 16-27/9-C7W2 | 6 | 6 | 26 | |||
| 27 | Кран кульовий | Dy 15 | 2 | 2 | 27 | |||
| 28 | Прокладка | 260-1002083-А | 1 | 1 | 28 | |||
| 29 | Затор | 2-КГ1/4".10КП.016 | 1 | 1 | 29 | |||
| 32 | Стрічка | ФУМ-1 | 32 |
