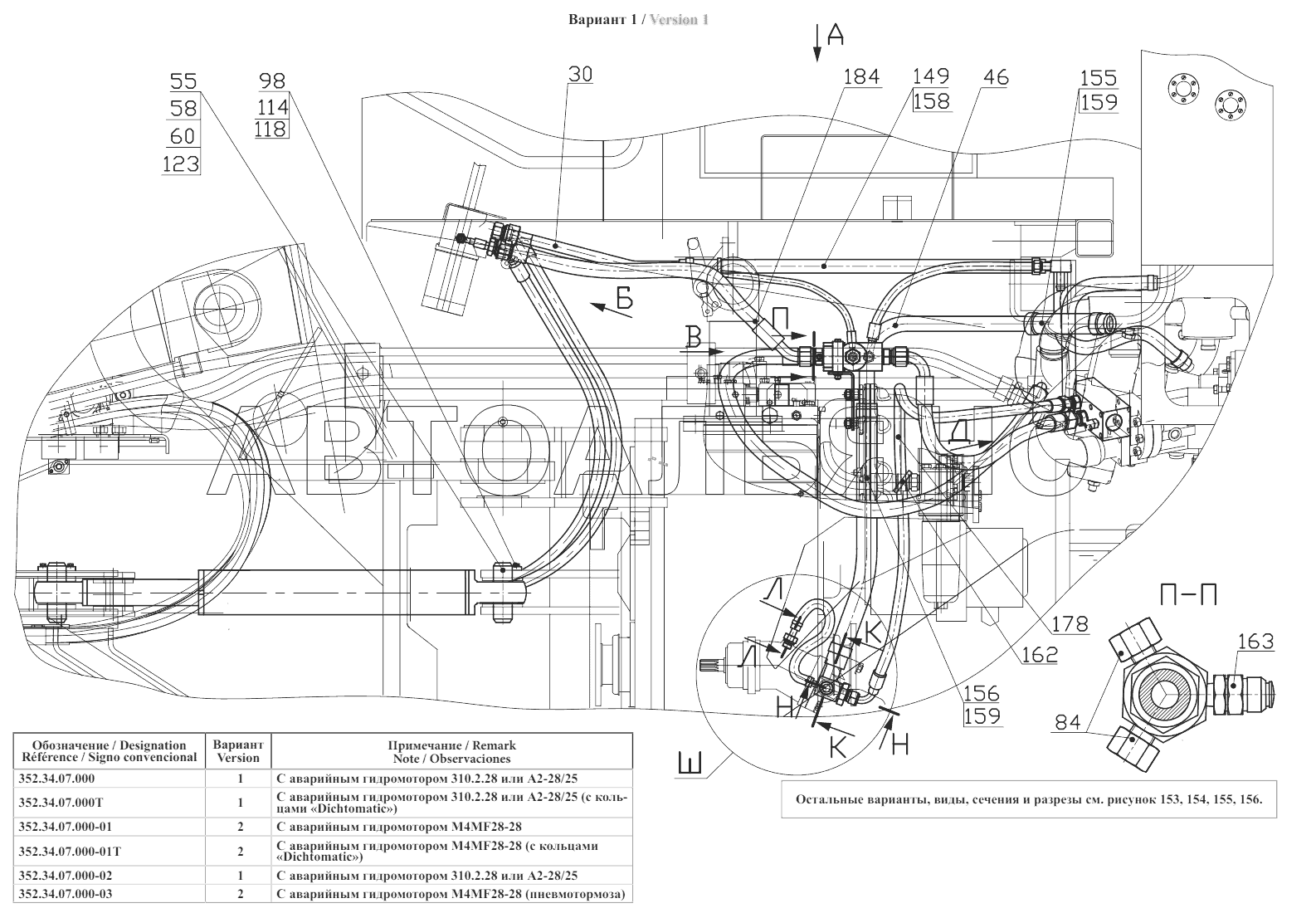

Гідравлічна система рульового управління 352.34.07.000; Гідравлічна система рульового управління 352.34.07.000
100%
Назва деталі
Кутник
Заводський номер
342В.34.07.020
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
342В.34.07.050
Кількість на модель
1
№
10
Назва деталі
Кронштейн
Заводський номер
342В.34.07.060
Кількість на модель
1
№
11
Назва деталі
Кутник поворотний
Заводський номер
342В.34.07.100
Кількість на модель
1
№
15
Назва деталі
Гідроциліндр
Заводський номер
342В.34.07.200-Б
Кількість на модель
2
№
20
Назва деталі
Гідроциліндр
Заводський номер
342В.34.07.200-01Т-Б
Кількість на модель
2
№
21
Назва деталі
Гідроциліндр
Заводський номер
342В.34.07.200-01-Б
Кількість на модель
2
№
21
Назва деталі
Гідроциліндр
Заводський номер
342В.34.07.200-02-Б
Кількість на модель
2
№
22
Назва деталі
Гідроциліндр
Заводський номер
342В.34.07.200-02Т-Б
Кількість на модель
2
№
22
Назва деталі
Клапан пріоритетний у зборі зі штуцерами
Заводський номер
352.34.07.070
Кількість на модель
1
№
23
Назва деталі
Клапан пріоритетний у зборі зі штуцерами
Заводський номер
352.34.07.070Т
Кількість на модель
1
№
23
Назва деталі
Трубопровід
Заводський номер
ТО-28А.78.00.050
Кількість на модель
1
№
30
Назва деталі
Зливний колектор
Заводський номер
352.34.07.040
Кількість на модель
1
№
33
Назва деталі
Колектор зливний
Заводський номер
352.34.07.050
Кількість на модель
1
№
33
Назва деталі
Клапан розвантажувальний
Заводський номер
ТО-28А.78.01.000
Кількість на модель
1
№
36
Назва деталі
Клапан розвантажувальний
Заводський номер
ТО-28А.78.01.000Т
Кількість на модель
1
№
36
Назва деталі
Поворотний кутник
Заводський номер
ТО-28А.78.99.020
Кількість на модель
1
№
38
Назва деталі
Болт
Заводський номер
208А.44.00.001
Кількість на модель
1
№
40
Назва деталі
Штуцер
Заводський номер
342В.34.07.001
Кількість на модель
1
№
43
Назва деталі
Труба
Заводський номер
342В.34.07.002
Кількість на модель
1
№
46
Назва деталі
Шпилька
Заводський номер
352.34.07.001
Кількість на модель
4
№
47
Назва деталі
Кронштейн
Заводський номер
352.34.07.009
Кількість на модель
1
№
49
Назва деталі
Установча гайка
Заводський номер
ДЗ-133.45.00.004
Кількість на модель
1
№
50
Назва деталі
Захисна шайба
Заводський номер
ДЗ-133.45.00.007
Кількість на модель
1
№
52
Назва деталі
Палец
Заводський номер
342В.34.07.003
Кількість на модель
4
№
55
Назва деталі
Ригель
Заводський номер
342В.34.07.004
Кількість на модель
3
№
58
Назва деталі
Тримач
Заводський номер
ТО-18А.08.00.015
Кількість на модель
8
№
60
Назва деталі
Штуцер
Заводський номер
УДГ1.01.01.011
Кількість на модель
1
№
62
Назва деталі
Штуцер
Заводський номер
УДГ1.01.01.027
Кількість на модель
2
№
63
Назва деталі
Штуцер
Заводський номер
УДГ1.01.02.024
Кількість на модель
2
№
66
Назва деталі
Штуцер
Заводський номер
УДГ1.01.02.033
Кількість на модель
2
№
69
Назва деталі
Штуцер
Заводський номер
УДГ1.01.03.001
Кількість на модель
1
№
71
Назва деталі
Штуцер
Заводський номер
УДГ1.01.17.001
Кількість на модель
1
№
74
Назва деталі
Штуцер
Заводський номер
УДГ1.01.17.019
Кількість на модель
1
№
76
Назва деталі
Затискний болт
Заводський номер
УДГ1.05.00.012
Кількість на модель
1
№
79
Назва деталі
Заглушка
Заводський номер
УДГ1.09.01.006
Кількість на модель
1
№
82
Назва деталі
Заглушка
Заводський номер
УДГ1.09.03.001
Кількість на модель
2
№
84
Назва деталі
Штуцер
Заводський номер
УДГ1.11.00.004
Кількість на модель
1
№
85
Назва деталі
Болт
Заводський номер
М8-6gx40.88.35.0115
Кількість на модель
2
№
90
Назва деталі
Болт
Заводський номер
М8-6gx80.88.35.0115
Кількість на модель
2
№
94
Назва деталі
Болт
Заводський номер
М12-6gx30.88.35.0115
Кількість на модель
8
№
98
Назва деталі
Горіх
Заводський номер
М8-6H.8.35.0115
Кількість на модель
4
№
104
Назва деталі
Горіх
Заводський номер
М10-6H.8.35.0115
Кількість на модель
4
№
105
Назва деталі
Горіх
Заводський номер
М12-6H.8.35.0115
Кількість на модель
2
№
106
Назва деталі
Шайба
Заводський номер
8.65Г.0115
Кількість на модель
4
№
112
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
4
№
113
Назва деталі
Шайба
Заводський номер
12.65Г.0115
Кількість на модель
10
№
114
Назва деталі
Шайба
Заводський номер
С.8.02.Ст3.0115
Кількість на модель
4
№
117
Назва деталі
Шайба
Заводський номер
С.12.02.Ст3.0115
Кількість на модель
8
№
118
Назва деталі
КІЛЬЦО
Заводський номер
015-019-25-2-2
Кількість на модель
1
№
119
Назва деталі
О- Кільце
Заводський номер
23.5x3NBR70
Кількість на модель
5
№
120
Назва деталі
Кільце
Заводський номер
024-029-30-2-2
Кількість на модель
5
№
120
Назва деталі
КІЛЬЦО
Заводський номер
039-045-36-2-2
Кількість на модель
1
№
122
Назва деталі
КІЛЬЦО
Заводський номер
38.7x3.5NBR70
Кількість на модель
1
№
122
Назва деталі
КІЛЬЦО
Заводський номер
050-060-58-2-2
Кількість на модель
8
№
123
Назва деталі
Прокладка
Заводський номер
10 М3
Кількість на модель
1
№
130
Назва деталі
Прокладка
Заводський номер
27 М3
Кількість на модель
2
№
140
Назва деталі
Прокладка
Заводський номер
G 3/4 М3
Кількість на модель
№
142
Назва деталі
Рукав
Заводський номер
12x20-1,6
Кількість на модель
1
№
145
Назва деталі
Рукав
Заводський номер
20x29-1,6
Кількість на модель
2
№
147
Назва деталі
Рукав
Заводський номер
32x43-1,6
Кількість на модель
1
№
152
Назва деталі
Затискач
Заводський номер
TORRO 12-20/9-C7W2
Кількість на модель
2
№
157
Назва деталі
Затискач
Заводський номер
TORRO 20-32/9-C7W2
Кількість на модель
6
№
158
Назва деталі
Затискач
Заводський номер
TORRO 32-50/9-C7W2
Кількість на модель
4
№
159
Назва деталі
Ковпачок із язичком для пресмаслянок
Заводський номер
63905
Кількість на модель
4
№
160
Назва деталі
Кабельна стяжка
Заводський номер
TKUV 20/5
Кількість на модель
3
№
161
Назва деталі
Кабельна стяжка
Заводський номер
TKUV 30/8
Кількість на модель
1
№
162
Назва деталі
Клапан контролю тиску
Заводський номер
620.01.202.30
Кількість на модель
1
№
163
Назва деталі
Кільце ущільнювальне
Заводський номер
USIT236
Кількість на модель
4
№
164
Назва деталі
Кільце ущільнювальне
Заводський номер
USIT9821
Кількість на модель
1
№
165
Назва деталі
Стрічка спіральна чорна
Заводський номер
А 20x16x20
Кількість на модель
2
№
166
Назва деталі
Рукав високого тиску
Заводський номер
РВД 1SN-6-22,5-950-DKL90-DKL90
Кількість на модель
1
№
170
Назва деталі
Рукав високого тиску
Заводський номер
РВД 1SN-10-18-500-DKL-DKL90
Кількість на модель
1
№
171
Назва деталі
Рукав високого тиску
Заводський номер
РВД 2SN-13-27,5-1250-DKL-DKL90
Кількість на модель
2
№
176
Назва деталі
Рукав високого тиску
Заводський номер
РВД 2SN-13-27,5-1450-DKL-DKL90
Кількість на модель
1
№
178
Назва деталі
Рукав високого тиску
Заводський номер
РВД 2SN-13-27,5-1550-DKL-DKL45
Кількість на модель
2
№
180
Назва деталі
Рукав високого тиску
Заводський номер
РВД 2SN-20-21,5-550-DKL-DKL90
Кількість на модель
1
№
182
Назва деталі
Рукав високого тиску
Заводський номер
РВД 2SN-20-21,5-650-DKL-DKL90
Кількість на модель
1
№
183
Назва деталі
Рукав високого тиску
Заводський номер
РВД 2SN-20-21,5-750-DKL-DKL45
Кількість на модель
1
№
184
Назва деталі
Рукав високого тиску
Заводський номер
РВД 2SN-20-21,5-850-DKL-DKL90
Кількість на модель
1
№
187
Назва деталі
Трійник
Заводський номер
XETA 15LHz3
Кількість на модель
2
№
190
Назва деталі
Електричний перемикач тиску
Заводський номер
41B10863T15D NO
Кількість на модель
1
№
192
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кутник | 342В.34.07.020 | 1 | 1 | 1 | |||
| 10 | Трубопровід | 342В.34.07.050 | 1 | 1 | 10 | |||
| 11 | Кронштейн | 342В.34.07.060 | 1 | 1 | 11 | |||
| 15 | Кутник поворотний | 342В.34.07.100 | 1 | 1 | 15 | |||
| 20 | Гідроциліндр | 342В.34.07.200-Б | 2 | 2 | 20 | |||
| 21 | Гідроциліндр | 342В.34.07.200-01Т-Б | 2 | 2 | 21 | |||
| 21 | Гідроциліндр | 342В.34.07.200-01-Б | 2 | 2 | 21 | |||
| 22 | Гідроциліндр | 342В.34.07.200-02-Б | 2 | 2 | 22 | |||
| 22 | Гідроциліндр | 342В.34.07.200-02Т-Б | 2 | 2 | 22 | |||
| 23 | Клапан пріоритетний у зборі зі штуцерами | 352.34.07.070 | 1 | 1 | 23 | |||
| 23 | Клапан пріоритетний у зборі зі штуцерами | 352.34.07.070Т | 1 | 1 | 23 | |||
| 30 | Трубопровід | ТО-28А.78.00.050 | 1 | 1 | 30 | |||
| 33 | Зливний колектор | 352.34.07.040 | 1 | 1 | 33 | |||
| 33 | Колектор зливний | 352.34.07.050 | 1 | 1 | 33 | |||
| 36 | Клапан розвантажувальний | ТО-28А.78.01.000 | 1 | 1 | 36 | |||
| 36 | Клапан розвантажувальний | ТО-28А.78.01.000Т | 1 | 1 | 36 | |||
| 38 | Поворотний кутник | ТО-28А.78.99.020 | 1 | 1 | 38 | |||
| 40 | Болт | 208А.44.00.001 | 1 | 1 | 40 | |||
| 43 | Штуцер | 342В.34.07.001 | 1 | 1 | 43 | |||
| 46 | Труба | 342В.34.07.002 | 1 | 1 | 46 | |||
| 47 | Шпилька | 352.34.07.001 | 4 | 4 | 47 | |||
| 49 | Кронштейн | 352.34.07.009 | 1 | 1 | 49 | |||
| 50 | Установча гайка | ДЗ-133.45.00.004 | 1 | 1 | 50 | |||
| 52 | Захисна шайба | ДЗ-133.45.00.007 | 1 | 1 | 52 | |||
| 55 | Палец | 342В.34.07.003 | 4 | 4 | 55 | |||
| 58 | Ригель | 342В.34.07.004 | 3 | 3 | 58 | |||
| 60 | Тримач | ТО-18А.08.00.015 | 8 | 8 | 60 | |||
| 62 | Штуцер | УДГ1.01.01.011 | 1 | 1 | 62 | |||
| 63 | Штуцер | УДГ1.01.01.027 | 2 | 2 | 63 | |||
| 66 | Штуцер | УДГ1.01.02.024 | 2 | 2 | 66 | |||
| 69 | Штуцер | УДГ1.01.02.033 | 2 | 2 | 69 | |||
| 71 | Штуцер | УДГ1.01.03.001 | 1 | 1 | 71 | |||
| 74 | Штуцер | УДГ1.01.17.001 | 1 | 1 | 74 | |||
| 76 | Штуцер | УДГ1.01.17.019 | 1 | 1 | 76 | |||
| 79 | Затискний болт | УДГ1.05.00.012 | 1 | 1 | 79 | |||
| 82 | Заглушка | УДГ1.09.01.006 | 1 | 1 | 82 | |||
| 84 | Заглушка | УДГ1.09.03.001 | 2 | 2 | 84 | |||
| 85 | Штуцер | УДГ1.11.00.004 | 1 | 1 | 85 | |||
| 90 | Болт | М8-6gx40.88.35.0115 | 2 | 2 | 90 | |||
| 94 | Болт | М8-6gx80.88.35.0115 | 2 | 2 | 94 | |||
| 98 | Болт | М12-6gx30.88.35.0115 | 8 | 8 | 98 | |||
| 104 | Горіх | М8-6H.8.35.0115 | 4 | 4 | 104 | |||
| 105 | Горіх | М10-6H.8.35.0115 | 4 | 4 | 105 | |||
| 106 | Горіх | М12-6H.8.35.0115 | 2 | 2 | 106 | |||
| 112 | Шайба | 8.65Г.0115 | 4 | 4 | 112 | |||
| 113 | Шайба | 10.65Г.0115 | 4 | 4 | 113 | |||
| 114 | Шайба | 12.65Г.0115 | 10 | 10 | 114 | |||
| 117 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 117 | |||
| 118 | Шайба | С.12.02.Ст3.0115 | 8 | 8 | 118 | |||
| 119 | КІЛЬЦО | 015-019-25-2-2 | 1 | 1 | 119 | |||
| 120 | О- Кільце | 23.5x3NBR70 | 5 | 5 | 120 | |||
| 120 | Кільце | 024-029-30-2-2 | 5 | 5 | 120 | |||
| 122 | КІЛЬЦО | 039-045-36-2-2 | 1 | 1 | 122 | |||
| 122 | КІЛЬЦО | 38.7x3.5NBR70 | 1 | 1 | 122 | |||
| 123 | КІЛЬЦО | 050-060-58-2-2 | 8 | 8 | 123 | |||
| 130 | Прокладка | 10 М3 | 1 | 1 | 130 | |||
| 140 | Прокладка | 27 М3 | 2 | 2 | 140 | |||
| 142 | Прокладка | G 3/4 М3 | 142 | |||||
| 145 | Рукав | 12x20-1,6 | 1 | 1 | 145 | |||
| 147 | Рукав | 20x29-1,6 | 2 | 2 | 147 | |||
| 152 | Рукав | 32x43-1,6 | 1 | 1 | 152 | |||
| 157 | Затискач | TORRO 12-20/9-C7W2 | 2 | 2 | 157 | |||
| 158 | Затискач | TORRO 20-32/9-C7W2 | 6 | 6 | 158 | |||
| 159 | Затискач | TORRO 32-50/9-C7W2 | 4 | 4 | 159 | |||
| 160 | Ковпачок із язичком для пресмаслянок | 63905 | 4 | 4 | 160 | |||
| 161 | Кабельна стяжка | TKUV 20/5 | 3 | 3 | 161 | |||
| 162 | Кабельна стяжка | TKUV 30/8 | 1 | 1 | 162 | |||
| 163 | Клапан контролю тиску | 620.01.202.30 | 1 | 1 | 163 | |||
| 164 | Кільце ущільнювальне | USIT236 | 4 | 4 | 164 | |||
| 165 | Кільце ущільнювальне | USIT9821 | 1 | 1 | 165 | |||
| 166 | Стрічка спіральна чорна | А 20x16x20 | 2 | 2 | 166 | |||
| 170 | Рукав високого тиску | РВД 1SN-6-22,5-950-DKL90-DKL90 | 1 | 1 | 170 | |||
| 171 | Рукав високого тиску | РВД 1SN-10-18-500-DKL-DKL90 | 1 | 1 | 171 | |||
| 176 | Рукав високого тиску | РВД 2SN-13-27,5-1250-DKL-DKL90 | 2 | 2 | 176 | |||
| 178 | Рукав високого тиску | РВД 2SN-13-27,5-1450-DKL-DKL90 | 1 | 1 | 178 | |||
| 180 | Рукав високого тиску | РВД 2SN-13-27,5-1550-DKL-DKL45 | 2 | 2 | 180 | |||
| 182 | Рукав високого тиску | РВД 2SN-20-21,5-550-DKL-DKL90 | 1 | 1 | 182 | |||
| 183 | Рукав високого тиску | РВД 2SN-20-21,5-650-DKL-DKL90 | 1 | 1 | 183 | |||
| 184 | Рукав високого тиску | РВД 2SN-20-21,5-750-DKL-DKL45 | 1 | 1 | 184 | |||
| 187 | Рукав високого тиску | РВД 2SN-20-21,5-850-DKL-DKL90 | 1 | 1 | 187 | |||
| 190 | Трійник | XETA 15LHz3 | 2 | 2 | 190 | |||
| 192 | Електричний перемикач тиску | 41B10863T15D NO | 1 | 1 | 192 |
