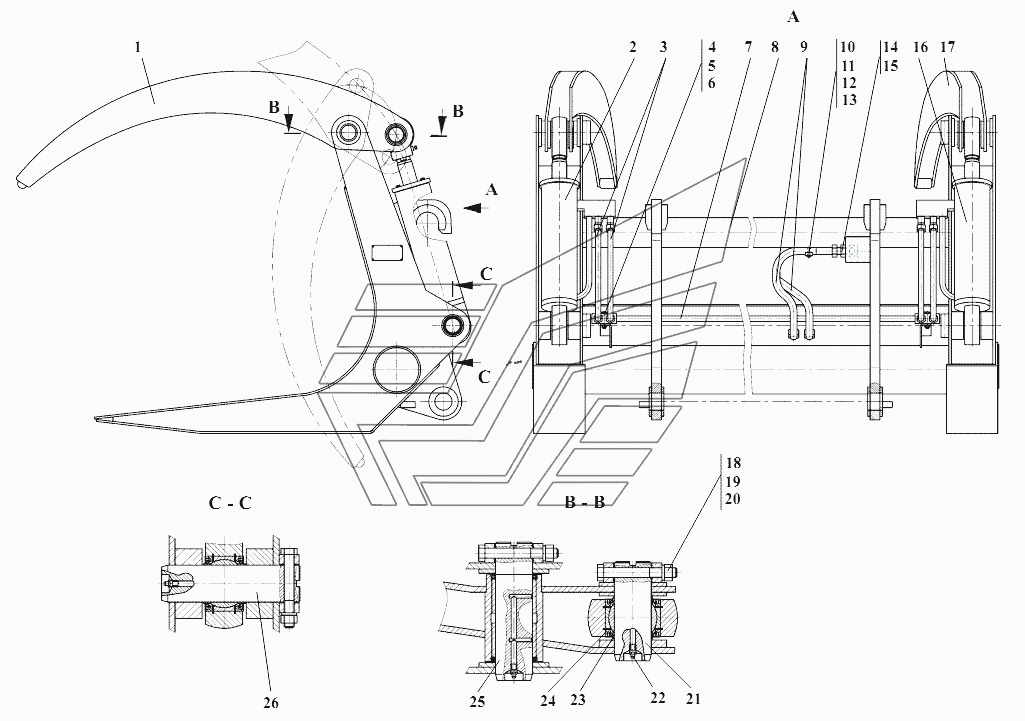

С. Щелепний захват
100%
Назва деталі
Захват
Заводський номер
ТО-18А.60.04.400
Кількість на модель
1
№
1
Назва деталі
Гідроциліндр
Заводський номер
ТО-18А.60.04.610-01
Кількість на модель
1
№
2
Назва деталі
Рукав
Заводський номер
20-23-650У1
Кількість на модель
4
№
3
Назва деталі
Болт
Заводський номер
М12x60.56.0115.7796
Кількість на модель
2
№
4
Назва деталі
Горіх
Заводський номер
М12.5.0115.5915
Кількість на модель
2
№
5
Назва деталі
Шайба
Заводський номер
1265Г0115.6402
Кількість на модель
2
№
6
Назва деталі
Колектор
Заводський номер
ТО-28.60.04.630-01
Кількість на модель
1
№
7
Назва деталі
Щелепа
Заводський номер
ТО-28А.55.01.000
Кількість на модель
1
№
8
Назва деталі
Рукав
Заводський номер
20-23-1250У1
Кількість на модель
2
№
9
Назва деталі
Болт
Заводський номер
М10x40.56.0115.7796
Кількість на модель
1
№
10
Назва деталі
Скоба
Заводський номер
ТО-18.06.00.025
Кількість на модель
1
№
11
Назва деталі
Горіх
Заводський номер
М10.60115.3032
Кількість на модель
1
№
12
Назва деталі
Шайба
Заводський номер
1065Г0115.6402
Кількість на модель
1
№
13
Назва деталі
Перехідник
Заводський номер
ТО-28А.57.08.060
Кількість на модель
2
№
14
Назва деталі
Корпус правий
Заводський номер
М036.50В.20(ДУ-16)
Кількість на модель
2
№
15
Назва деталі
Гідроциліндр
Заводський номер
ТО-18А.60.04.610
Кількість на модель
1
№
16
Назва деталі
Захват
Заводський номер
ТО-18А.60.04.500
Кількість на модель
1
№
17
Назва деталі
Болт
Заводський номер
М16x120.56.0115.7796
Кількість на модель
6
№
18
Назва деталі
Горіх
Заводський номер
М16.5.0115.5915
Кількість на модель
6
№
19
Назва деталі
Шайба
Заводський номер
1665Г0115.6402
Кількість на модель
6
№
20
Назва деталі
Палец
Заводський номер
ТО-18А.60.04.001
Кількість на модель
2
№
21
Назва деталі
Маслянка
Заводський номер
1,3.Ц6хр.19853
Кількість на модель
6
№
22
Назва деталі
Втулка
Заводський номер
ТО-18.06.00.035
Кількість на модель
8
№
23
Назва деталі
Манжета
Заводський номер
1,2-65x90-1.8752
Кількість на модель
8
№
24
Назва деталі
Палец
Заводський номер
ТО-18А.60.04.002
Кількість на модель
2
№
25
Назва деталі
Палец
Заводський номер
ТО-18А.60.04.003
Кількість на модель
2
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Захват | ТО-18А.60.04.400 | 1 | 1 | 1 | |||
| 2 | Гідроциліндр | ТО-18А.60.04.610-01 | 1 | 1 | 2 | |||
| 3 | Рукав | 20-23-650У1 | 4 | 4 | 3 | |||
| 4 | Болт | М12x60.56.0115.7796 | 2 | 2 | 4 | |||
| 5 | Горіх | М12.5.0115.5915 | 2 | 2 | 5 | |||
| 6 | Шайба | 1265Г0115.6402 | 2 | 2 | 6 | |||
| 7 | Колектор | ТО-28.60.04.630-01 | 1 | 1 | 7 | |||
| 8 | Щелепа | ТО-28А.55.01.000 | 1 | 1 | 8 | |||
| 9 | Рукав | 20-23-1250У1 | 2 | 2 | 9 | |||
| 10 | Болт | М10x40.56.0115.7796 | 1 | 1 | 10 | |||
| 11 | Скоба | ТО-18.06.00.025 | 1 | 1 | 11 | |||
| 12 | Горіх | М10.60115.3032 | 1 | 1 | 12 | |||
| 13 | Шайба | 1065Г0115.6402 | 1 | 1 | 13 | |||
| 14 | Перехідник | ТО-28А.57.08.060 | 2 | 2 | 14 | |||
| 15 | Корпус правий | М036.50В.20(ДУ-16) | 2 | 2 | 15 | |||
| 16 | Гідроциліндр | ТО-18А.60.04.610 | 1 | 1 | 16 | |||
| 17 | Захват | ТО-18А.60.04.500 | 1 | 1 | 17 | |||
| 18 | Болт | М16x120.56.0115.7796 | 6 | 6 | 18 | |||
| 19 | Горіх | М16.5.0115.5915 | 6 | 6 | 19 | |||
| 20 | Шайба | 1665Г0115.6402 | 6 | 6 | 20 | |||
| 21 | Палец | ТО-18А.60.04.001 | 2 | 2 | 21 | |||
| 22 | Маслянка | 1,3.Ц6хр.19853 | 6 | 6 | 22 | |||
| 23 | Втулка | ТО-18.06.00.035 | 8 | 8 | 23 | |||
| 24 | Манжета | 1,2-65x90-1.8752 | 8 | 8 | 24 | |||
| 25 | Палец | ТО-18А.60.04.002 | 2 | 2 | 25 | |||
| 26 | Палец | ТО-18А.60.04.003 | 2 | 2 | 26 |
