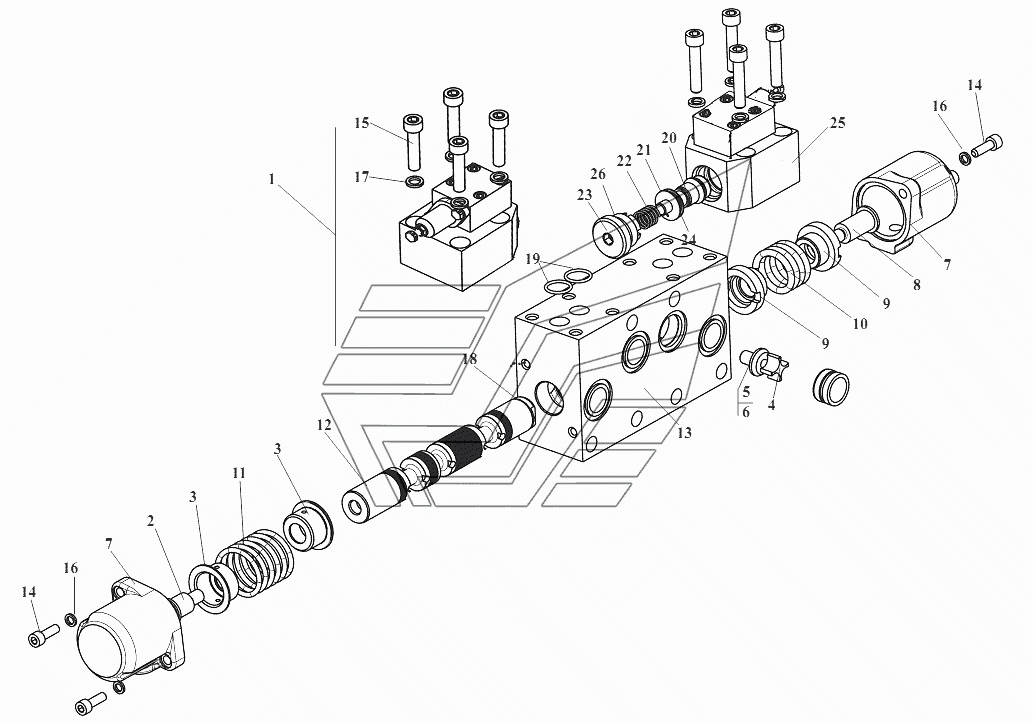

РГС Г- Секція робоча- х позиційна з переливними клапанами
100%
Назва деталі
Клапан запобіжний керований
Заводський номер
РГС25Г-12.01.600
Кількість на модель
2
№
1
Назва деталі
Хвостовик
Заводський номер
РГС25-12.01.006
Кількість на модель
1
№
2
Назва деталі
Опора пружини
Заводський номер
РГС25-12.01.014
Кількість на модель
2
№
3
Назва деталі
Клапан зворотний
Заводський номер
РГС25-12.02.005
Кількість на модель
1
№
4
Назва деталі
Сідло
Заводський номер
РГС25-12.02.006
Кількість на модель
1
№
5
Назва деталі
Пружина клапана
Заводський номер
РГС25-12.02.007
Кількість на модель
1
№
6
Назва деталі
Кришка
Заводський номер
РГС25Г-12.11.003
Кількість на модель
2
№
7
Назва деталі
Хвостовик
Заводський номер
РГС25Г-12.01.006
Кількість на модель
1
№
8
Назва деталі
Опора пружини
Заводський номер
РГС25Г-12.11.025
Кількість на модель
2
№
9
Назва деталі
Пружина центруюча
Заводський номер
РГС25Г-12.11.026
Кількість на модель
1
№
10
Назва деталі
Пружина
Заводський номер
РГС25Г-12.11.027
Кількість на модель
1
№
11
Назва деталі
Золотник
Заводський номер
РГС25Г-12.11.002
Кількість на модель
1
№
12
Назва деталі
Корпус
Заводський номер
РГС25Г-12.15.001
Кількість на модель
1
№
13
Назва деталі
Гвинт
Заводський номер
М8х25.11738
Кількість на модель
4
№
14
Назва деталі
Гвинт
Заводський номер
М10х50.11738
Кількість на модель
8
№
15
Назва деталі
Шайба
Заводський номер
8.65Г.6402
Кількість на модель
4
№
16
Назва деталі
Шайба
Заводський номер
10.65Г.6402
Кількість на модель
8
№
17
Назва деталі
КІЛЬЦО
Заводський номер
055-060-30-2-2.9833
Кількість на модель
2
№
18
Назва деталі
КІЛЬЦО
Заводський номер
021-025-25-2-2.9833
Кількість на модель
4
№
19
Назва деталі
Сідло
Заводський номер
РГС25-12.01.112
Кількість на модель
1
№
20
Назва деталі
Клапан
Заводський номер
РГС25-12.01.113
Кількість на модель
1
№
21
Назва деталі
Пружина
Заводський номер
РГС25-12.01.114
Кількість на модель
1
№
22
Назва деталі
Корок
Заводський номер
РГС25-12.01.115
Кількість на модель
1
№
23
Назва деталі
Кільце захисне
Заводський номер
РГС25-12.01.116
Кількість на модель
1
№
24
Назва деталі
Корпус
Заводський номер
РГС25Г-12.12.101
Кількість на модель
1
№
25
Назва деталі
КІЛЬЦО
Заводський номер
030-035-30-2-2.9833
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Клапан запобіжний керований | РГС25Г-12.01.600 | 2 | 2 | 1 | |||
| 2 | Хвостовик | РГС25-12.01.006 | 1 | 1 | 2 | |||
| 3 | Опора пружини | РГС25-12.01.014 | 2 | 2 | 3 | |||
| 4 | Клапан зворотний | РГС25-12.02.005 | 1 | 1 | 4 | |||
| 5 | Сідло | РГС25-12.02.006 | 1 | 1 | 5 | |||
| 6 | Пружина клапана | РГС25-12.02.007 | 1 | 1 | 6 | |||
| 7 | Кришка | РГС25Г-12.11.003 | 2 | 2 | 7 | |||
| 8 | Хвостовик | РГС25Г-12.01.006 | 1 | 1 | 8 | |||
| 9 | Опора пружини | РГС25Г-12.11.025 | 2 | 2 | 9 | |||
| 10 | Пружина центруюча | РГС25Г-12.11.026 | 1 | 1 | 10 | |||
| 11 | Пружина | РГС25Г-12.11.027 | 1 | 1 | 11 | |||
| 12 | Золотник | РГС25Г-12.11.002 | 1 | 1 | 12 | |||
| 13 | Корпус | РГС25Г-12.15.001 | 1 | 1 | 13 | |||
| 14 | Гвинт | М8х25.11738 | 4 | 4 | 14 | |||
| 15 | Гвинт | М10х50.11738 | 8 | 8 | 15 | |||
| 16 | Шайба | 8.65Г.6402 | 4 | 4 | 16 | |||
| 17 | Шайба | 10.65Г.6402 | 8 | 8 | 17 | |||
| 18 | КІЛЬЦО | 055-060-30-2-2.9833 | 2 | 2 | 18 | |||
| 19 | КІЛЬЦО | 021-025-25-2-2.9833 | 4 | 4 | 19 | |||
| 20 | Сідло | РГС25-12.01.112 | 1 | 1 | 20 | |||
| 21 | Клапан | РГС25-12.01.113 | 1 | 1 | 21 | |||
| 22 | Пружина | РГС25-12.01.114 | 1 | 1 | 22 | |||
| 23 | Корок | РГС25-12.01.115 | 1 | 1 | 23 | |||
| 24 | Кільце захисне | РГС25-12.01.116 | 1 | 1 | 24 | |||
| 25 | Корпус | РГС25Г-12.12.101 | 1 | 1 | 25 | |||
| 26 | КІЛЬЦО | 030-035-30-2-2.9833 | 1 | 1 | 26 |
