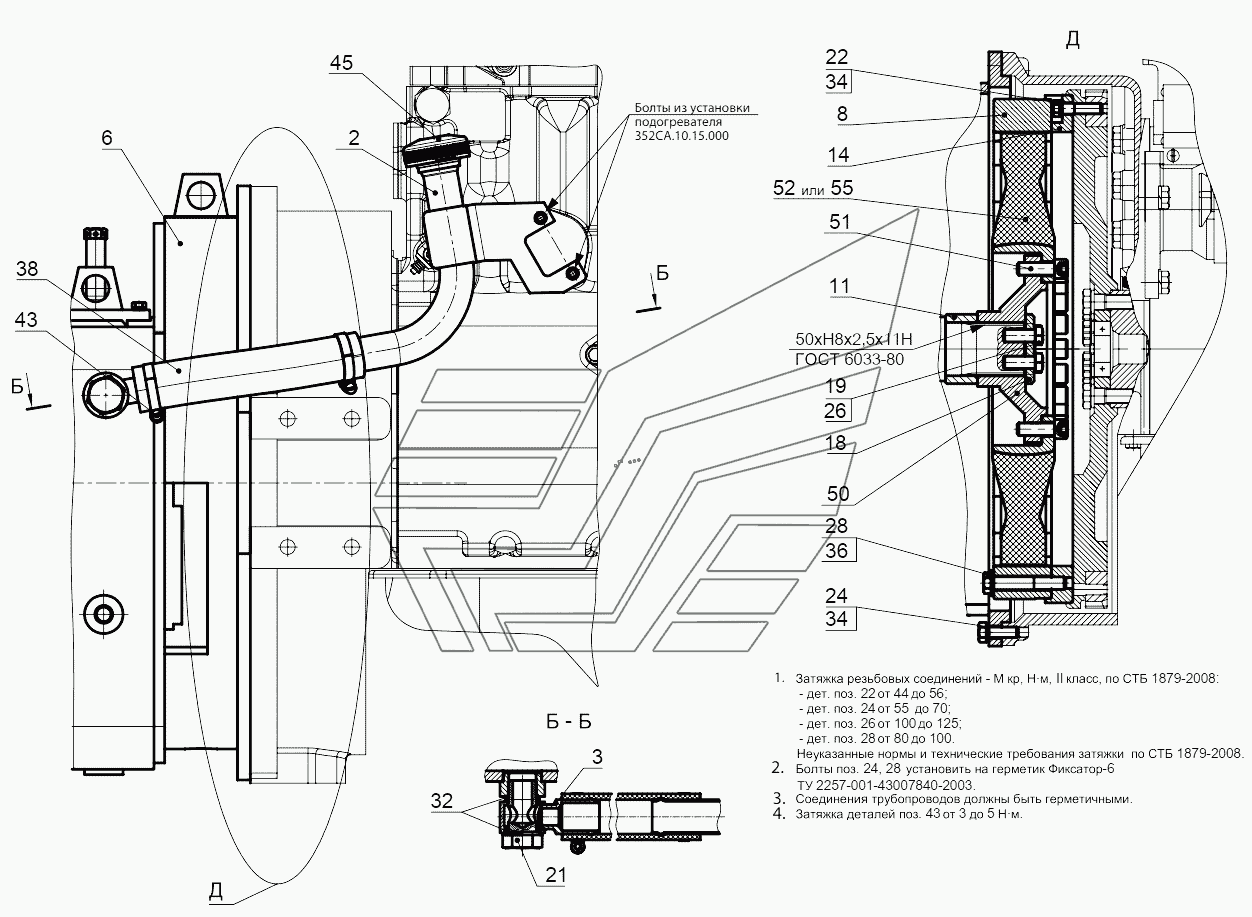

Встановлення редуктора CA.
100%
Назва деталі
Встановлення підігрівача
Заводський номер
352СА.10.15.000
Кількість на модель
№
Назва деталі
Трубопровід
Заводський номер
352СА.16.00.100
Кількість на модель
1
№
2
Назва деталі
Штуцер
Заводський номер
352СА.16.00.200
Кількість на модель
1
№
3
Назва деталі
Редуктор приводу насосів
Заводський номер
352СА.16.20.000
Кількість на модель
1
№
6
Назва деталі
Муфта
Заводський номер
371А.16.20.300
Кількість на модель
1
№
8
Назва деталі
Втулка
Заводський номер
361.41.01.015
Кількість на модель
1
№
11
Назва деталі
Перехідник
Заводський номер
371А.16.20.005
Кількість на модель
1
№
14
Назва деталі
Шайба
Заводський номер
У35615-01.408
Кількість на модель
1
№
18
Назва деталі
Упорна пластина
Заводський номер
У35615-01.409
Кількість на модель
1
№
19
Назва деталі
Затискний болт
Заводський номер
УДГ1.05.00.005
Кількість на модель
1
№
21
Назва деталі
гвинт
Заводський номер
М10-6gx40.88.35.0115
Кількість на модель
16
№
22
Назва деталі
гвинт
Заводський номер
М10-6gx30.109.40Х.0115
Кількість на модель
12
№
24
Назва деталі
гвинт
Заводський номер
М12-6gx30.109.40Х.0115
Кількість на модель
2
№
26
Назва деталі
Болт
Заводський номер
М12-6gx70.88.35.0115
Кількість на модель
8
№
28
Назва деталі
Прокладка
Заводський номер
27М3
Кількість на модель
2
№
32
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
28
№
34
Назва деталі
Шайба
Заводський номер
С.12.02.Ст3.0115
Кількість на модель
8
№
36
Назва деталі
Рукав
Заводський номер
32x43-1,6
Кількість на модель
1
№
38
Назва деталі
Затискач
Заводський номер
TORRO32-50/9-C7W2
Кількість на модель
2
№
43
Назва деталі
Кришка маслозаливної горловини
Заводський номер
50-1002290-Б-03
Кількість на модель
1
№
45
Назва деталі
Фланець
Заводський номер
371А.16.20.301
Кількість на модель
1
№
50
Назва деталі
Гвинт
Заводський номер
М12-6gx35.56.0115
Кількість на модель
20
№
51
Назва деталі
Муфта
Заводський номер
PVN43014G/ON
Кількість на модель
1
№
52
Назва деталі
Муфта
Заводський номер
PVN43011G/ON14dm
Кількість на модель
1
№
55
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення підігрівача | 352СА.10.15.000 | |||||||
| 2 | Трубопровід | 352СА.16.00.100 | 1 | 1 | 2 | |||
| 3 | Штуцер | 352СА.16.00.200 | 1 | 1 | 3 | |||
| 6 | Редуктор приводу насосів | 352СА.16.20.000 | 1 | 1 | 6 | |||
| 8 | Муфта | 371А.16.20.300 | 1 | 1 | 8 | |||
| 11 | Втулка | 361.41.01.015 | 1 | 1 | 11 | |||
| 14 | Перехідник | 371А.16.20.005 | 1 | 1 | 14 | |||
| 18 | Шайба | У35615-01.408 | 1 | 1 | 18 | |||
| 19 | Упорна пластина | У35615-01.409 | 1 | 1 | 19 | |||
| 21 | Затискний болт | УДГ1.05.00.005 | 1 | 1 | 21 | |||
| 22 | гвинт | М10-6gx40.88.35.0115 | 16 | 16 | 22 | |||
| 24 | гвинт | М10-6gx30.109.40Х.0115 | 12 | 12 | 24 | |||
| 26 | гвинт | М12-6gx30.109.40Х.0115 | 2 | 2 | 26 | |||
| 28 | Болт | М12-6gx70.88.35.0115 | 8 | 8 | 28 | |||
| 32 | Прокладка | 27М3 | 2 | 2 | 32 | |||
| 34 | Шайба | 10.65Г.0115 | 28 | 28 | 34 | |||
| 36 | Шайба | С.12.02.Ст3.0115 | 8 | 8 | 36 | |||
| 38 | Рукав | 32x43-1,6 | 1 | 1 | 38 | |||
| 43 | Затискач | TORRO32-50/9-C7W2 | 2 | 2 | 43 | |||
| 45 | Кришка маслозаливної горловини | 50-1002290-Б-03 | 1 | 1 | 45 | |||
| 50 | Фланець | 371А.16.20.301 | 1 | 1 | 50 | |||
| 51 | Гвинт | М12-6gx35.56.0115 | 20 | 20 | 51 | |||
| 52 | Муфта | PVN43014G/ON | 1 | 1 | 52 | |||
| 55 | Муфта | PVN43011G/ON14dm | 1 | 1 | 55 |
