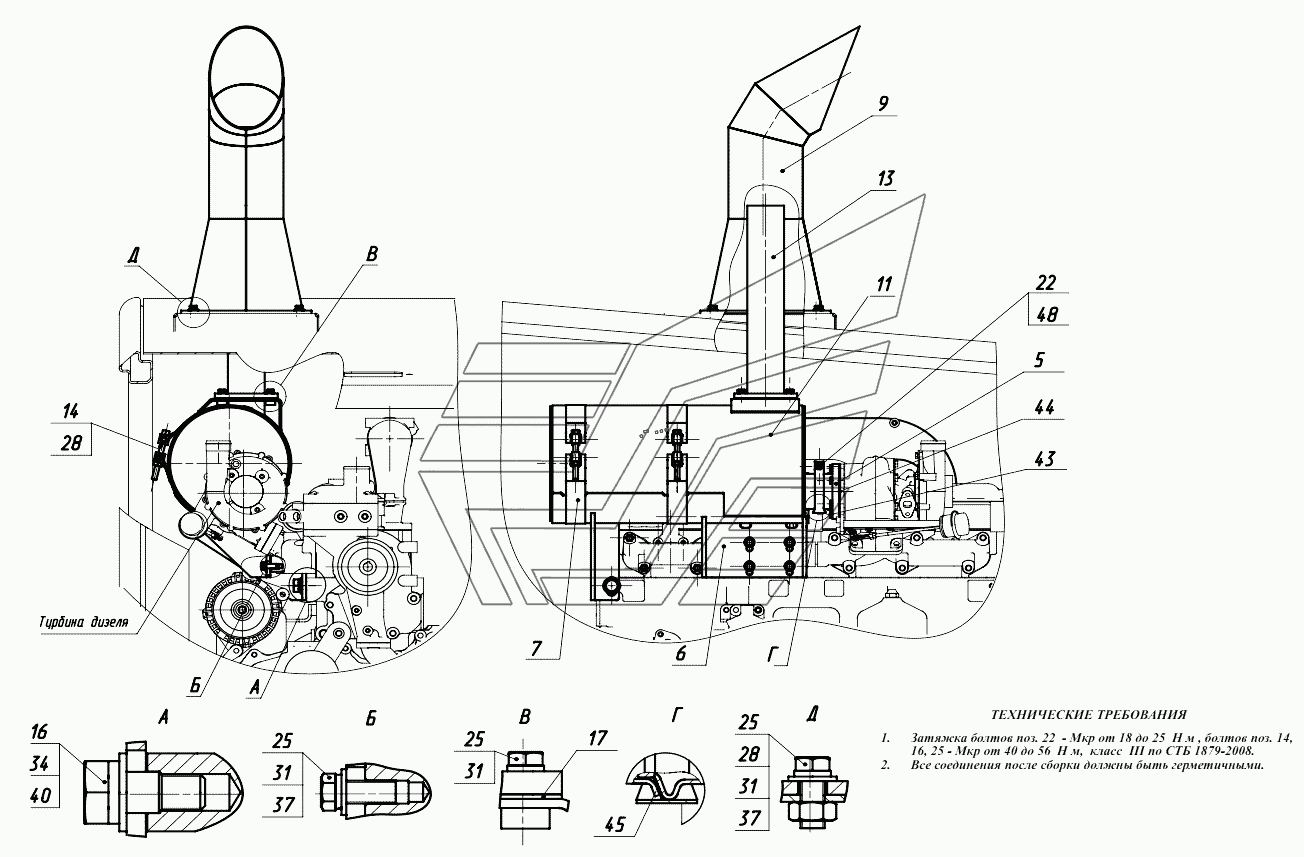

Система випуску відпрацьованих газів СА.
100%
Назва деталі
Фланець
Заводський номер
352С.10.12.100
Кількість на модель
1
№
5
Назва деталі
Кронштейн
Заводський номер
352С.10.12.200
Кількість на модель
1
№
6
Назва деталі
Хомут
Заводський номер
352С.10.12.300
Кількість на модель
2
№
7
Назва деталі
Стрічка стяжна
Заводський номер
352С.10.12.301
Кількість на модель
1
№
7
Назва деталі
Ось
Заводський номер
2241.02.03.002
Кількість на модель
2
№
7
Назва деталі
Труба ежектора
Заводський номер
352С.10.12.500
Кількість на модель
1
№
9
Назва деталі
Глушник
Заводський номер
352С.10.12.600
Кількість на модель
1
№
11
Назва деталі
Труба вихлопна
Заводський номер
352СА.10.12.400
Кількість на модель
1
№
13
Назва деталі
Болт
Заводський номер
2241.02.00.001
Кількість на модель
2
№
14
Назва деталі
Болт
Заводський номер
352С.10.12.002
Кількість на модель
1
№
16
Назва деталі
Прокладка
Заводський номер
352С.10.12.003
Кількість на модель
1
№
17
Назва деталі
Болт
Заводський номер
М8-6gx30.88.35.0115
Кількість на модель
1
№
22
Назва деталі
Болт
Заводський номер
М10-6gx25.88.35.0115
Кількість на модель
12
№
25
Назва деталі
Горіх
Заводський номер
М10-6H.8.35.0115
Кількість на модель
6
№
28
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
12
№
31
Назва деталі
Шайба
Заводський номер
18ОТ.65Г.0115
Кількість на модель
1
№
34
Назва деталі
Шайба
Заводський номер
С.10.02.Ст3.0115
Кількість на модель
8
№
37
Назва деталі
Шайба
Заводський номер
С.18.02.Ст3.0115
Кількість на модель
1
№
40
Назва деталі
гвинт
Заводський номер
265-1205028-01
Кількість на модель
6
№
43
Назва деталі
Прокладка
Заводський номер
263-1008043
Кількість на модель
1
№
44
Назва деталі
Прокладка
Заводський номер
XA-72442
Кількість на модель
1
№
45
Назва деталі
Хомут
Заводський номер
S-W30422-03-00
Кількість на модель
1
№
48
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 5 | Фланець | 352С.10.12.100 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 352С.10.12.200 | 1 | 1 | 6 | |||
| 7 | Хомут | 352С.10.12.300 | 2 | 2 | 7 | |||
| 7 | Стрічка стяжна | 352С.10.12.301 | 1 | 1 | 7 | |||
| 7 | Ось | 2241.02.03.002 | 2 | 2 | 7 | |||
| 9 | Труба ежектора | 352С.10.12.500 | 1 | 1 | 9 | |||
| 11 | Глушник | 352С.10.12.600 | 1 | 1 | 11 | |||
| 13 | Труба вихлопна | 352СА.10.12.400 | 1 | 1 | 13 | |||
| 14 | Болт | 2241.02.00.001 | 2 | 2 | 14 | |||
| 16 | Болт | 352С.10.12.002 | 1 | 1 | 16 | |||
| 17 | Прокладка | 352С.10.12.003 | 1 | 1 | 17 | |||
| 22 | Болт | М8-6gx30.88.35.0115 | 1 | 1 | 22 | |||
| 25 | Болт | М10-6gx25.88.35.0115 | 12 | 12 | 25 | |||
| 28 | Горіх | М10-6H.8.35.0115 | 6 | 6 | 28 | |||
| 31 | Шайба | 10.65Г.0115 | 12 | 12 | 31 | |||
| 34 | Шайба | 18ОТ.65Г.0115 | 1 | 1 | 34 | |||
| 37 | Шайба | С.10.02.Ст3.0115 | 8 | 8 | 37 | |||
| 40 | Шайба | С.18.02.Ст3.0115 | 1 | 1 | 40 | |||
| 43 | гвинт | 265-1205028-01 | 6 | 6 | 43 | |||
| 44 | Прокладка | 263-1008043 | 1 | 1 | 44 | |||
| 45 | Прокладка | XA-72442 | 1 | 1 | 45 | |||
| 48 | Хомут | S-W30422-03-00 | 1 | 1 | 48 |
