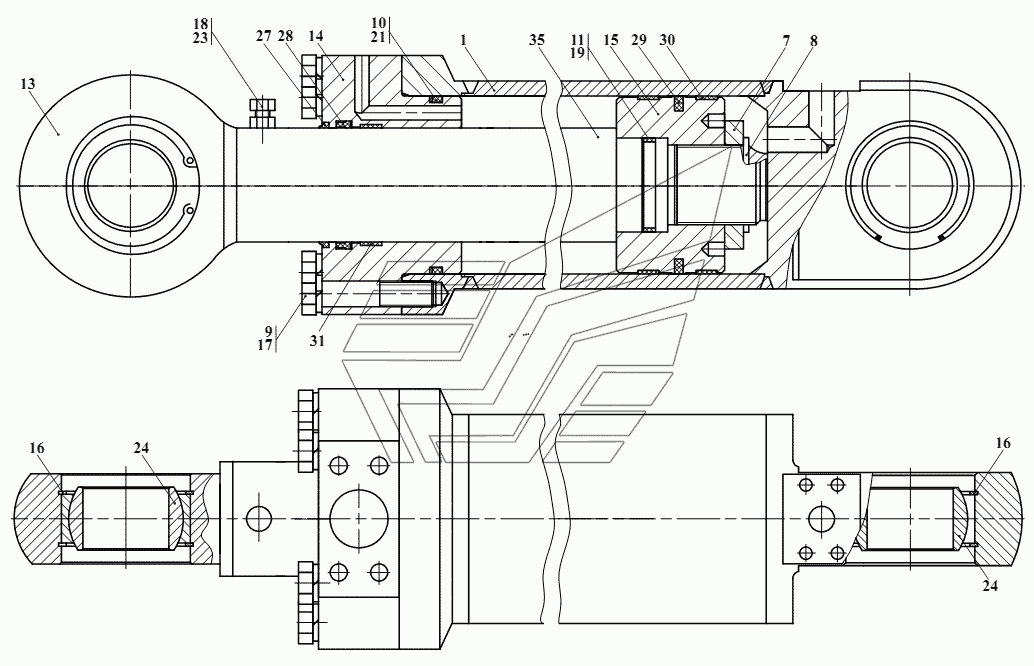

і- Гідроциліндр
100%
Назва деталі
Корпус
Заводський номер
ЦЭ200100-00.100
Кількість на модель
1
№
1
Назва деталі
Горіх
Заводський номер
ЦЭ200100-00.003
Кількість на модель
1
№
7
Назва деталі
КІЛЬЦО
Заводський номер
ЦЭ200100-00.004
Кількість на модель
1
№
8
Назва деталі
Болт
Заводський номер
ЦЭ200100-00.005
Кількість на модель
11
№
9
Назва деталі
Кільце захисне
Заводський номер
ЦЭ200100-00.006
Кількість на модель
1
№
10
Назва деталі
Кільце захисне
Заводський номер
ЦЭ200100-00.007
Кількість на модель
2
№
11
Назва деталі
Проушина
Заводський номер
361.45.08.001
Кількість на модель
1
№
13
Назва деталі
Кришка
Заводський номер
ЦS200100-00.001
Кількість на модель
1
№
14
Назва деталі
Поршень
Заводський номер
ЦS200100-00.002
Кількість на модель
1
№
15
Назва деталі
Кільце
Заводський номер
В130
Кількість на модель
4
№
16
Назва деталі
Шайба
Заводський номер
24.65Г.0115
Кількість на модель
11
№
17
Назва деталі
Горіх
Заводський номер
М6-6Н.04.0115
Кількість на модель
1
№
18
Назва деталі
КІЛЬЦО
Заводський номер
068-076-46-2-2
Кількість на модель
1
№
19
Назва деталі
КІЛЬЦО
Заводський номер
190-200-58-2-2
Кількість на модель
1
№
21
Назва деталі
Гвинт
Заводський номер
B.M10-6gx30.14H.0115
Кількість на модель
1
№
23
Назва деталі
Підшипник
Заводський номер
ШСЛ90
Кількість на модель
2
№
24
Назва деталі
Грязезнімач
Заводський номер
86198ASOB100-108-4-7
Кількість на модель
1
№
27
Назва деталі
Ущільнення штокове
Заводський номер
351901KI320100-120-16,0
Кількість на модель
1
№
28
Назва деталі
Ущільнення поршневе
Заводський номер
418085SIMKO300200-179-7,8
Кількість на модель
1
№
29
Назва деталі
Кільце опорно-направляюче поршневе кільце
Заводський номер
24350641KB200-195-19,5
Кількість на модель
3
№
30
Назва деталі
Кільце опорно-направляюче штокове кільце
Заводський номер
24294287SB100-105-24,5
Кількість на модель
2
№
31
Назва деталі
Шток
Заводський номер
ЦЭ200100-00.018
Кількість на модель
1
№
35
Назва деталі
Шток
Заводський номер
ЦЭ200100-00.018-03
Кількість на модель
1
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | ЦЭ200100-00.100 | 1 | 1 | 1 | |||
| 7 | Горіх | ЦЭ200100-00.003 | 1 | 1 | 7 | |||
| 8 | КІЛЬЦО | ЦЭ200100-00.004 | 1 | 1 | 8 | |||
| 9 | Болт | ЦЭ200100-00.005 | 11 | 11 | 9 | |||
| 10 | Кільце захисне | ЦЭ200100-00.006 | 1 | 1 | 10 | |||
| 11 | Кільце захисне | ЦЭ200100-00.007 | 2 | 2 | 11 | |||
| 13 | Проушина | 361.45.08.001 | 1 | 1 | 13 | |||
| 14 | Кришка | ЦS200100-00.001 | 1 | 1 | 14 | |||
| 15 | Поршень | ЦS200100-00.002 | 1 | 1 | 15 | |||
| 16 | Кільце | В130 | 4 | 4 | 16 | |||
| 17 | Шайба | 24.65Г.0115 | 11 | 11 | 17 | |||
| 18 | Горіх | М6-6Н.04.0115 | 1 | 1 | 18 | |||
| 19 | КІЛЬЦО | 068-076-46-2-2 | 1 | 1 | 19 | |||
| 21 | КІЛЬЦО | 190-200-58-2-2 | 1 | 1 | 21 | |||
| 23 | Гвинт | B.M10-6gx30.14H.0115 | 1 | 1 | 23 | |||
| 24 | Підшипник | ШСЛ90 | 2 | 2 | 24 | |||
| 27 | Грязезнімач | 86198ASOB100-108-4-7 | 1 | 1 | 27 | |||
| 28 | Ущільнення штокове | 351901KI320100-120-16,0 | 1 | 1 | 28 | |||
| 29 | Ущільнення поршневе | 418085SIMKO300200-179-7,8 | 1 | 1 | 29 | |||
| 30 | Кільце опорно-направляюче поршневе кільце | 24350641KB200-195-19,5 | 3 | 3 | 30 | |||
| 31 | Кільце опорно-направляюче штокове кільце | 24294287SB100-105-24,5 | 2 | 2 | 31 | |||
| 35 | Шток | ЦЭ200100-00.018 | 1 | 1 | 35 | |||
| 35 | Шток | ЦЭ200100-00.018-03 | 1 | 1 | 35 |
