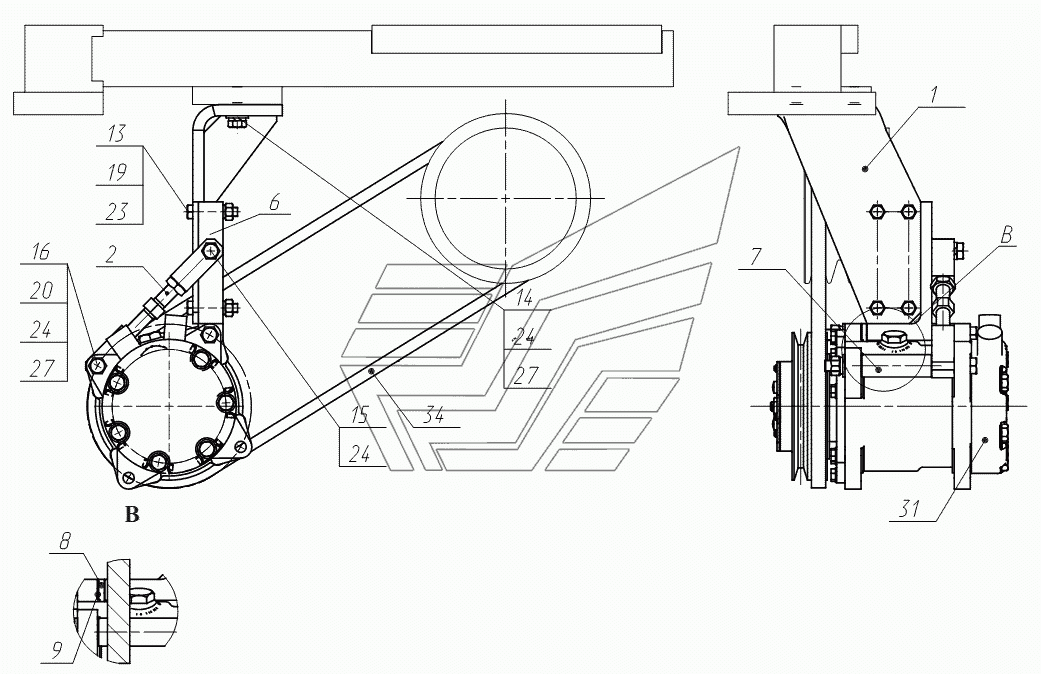

А. Встановлення компресора
100%
Назва деталі
Кронштейн
Заводський номер
371А.81.01.010
Кількість на модель
1
№
1
Назва деталі
Пристрій натягу ременя
Заводський номер
ТО-28А.91.10.020
Кількість на модель
1
№
2
Назва деталі
Накладка
Заводський номер
ТО-28А.91.10.001
Кількість на модель
1
№
6
Назва деталі
Втулка распорная
Заводський номер
ТО-28А.91.10.002
Кількість на модель
1
№
7
Назва деталі
Втулка распорная
Заводський номер
ТО-28А.91.10.002-01
Кількість на модель
1
№
8
Назва деталі
Регулювальна шайба
Заводський номер
ТО-28А.91.10.003
Кількість на модель
1
№
9
Назва деталі
Болт
Заводський номер
M8-6gx40.88.35.0115
Кількість на модель
4
№
13
Назва деталі
Болт
Заводський номер
M10-6gx30.109.40X.0115
Кількість на модель
2
№
14
Назва деталі
Болт
Заводський номер
M10-6gx40.88.35.0115
Кількість на модель
1
№
15
Назва деталі
Болт
Заводський номер
M10-6gx130.88.35.0115
Кількість на модель
2
№
16
Назва деталі
Горіх
Заводський номер
М8-6Н.8.35.0115
Кількість на модель
4
№
19
Назва деталі
Горіх
Заводський номер
М10-6Н.8.35.0115
Кількість на модель
2
№
20
Назва деталі
Шайба
Заводський номер
8.65Г.0115
Кількість на модель
4
№
23
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
5
№
24
Назва деталі
Шайба
Заводський номер
С.10.02.Ст3.0115
Кількість на модель
4
№
27
Назва деталі
Компресор
Заводський номер
7Н154040588961
Кількість на модель
1
№
31
Назва деталі
Ремінь
Заводський номер
1120Ld
Кількість на модель
1
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 371А.81.01.010 | 1 | 1 | 1 | |||
| 2 | Пристрій натягу ременя | ТО-28А.91.10.020 | 1 | 1 | 2 | |||
| 6 | Накладка | ТО-28А.91.10.001 | 1 | 1 | 6 | |||
| 7 | Втулка распорная | ТО-28А.91.10.002 | 1 | 1 | 7 | |||
| 8 | Втулка распорная | ТО-28А.91.10.002-01 | 1 | 1 | 8 | |||
| 9 | Регулювальна шайба | ТО-28А.91.10.003 | 1 | 1 | 9 | |||
| 13 | Болт | M8-6gx40.88.35.0115 | 4 | 4 | 13 | |||
| 14 | Болт | M10-6gx30.109.40X.0115 | 2 | 2 | 14 | |||
| 15 | Болт | M10-6gx40.88.35.0115 | 1 | 1 | 15 | |||
| 16 | Болт | M10-6gx130.88.35.0115 | 2 | 2 | 16 | |||
| 19 | Горіх | М8-6Н.8.35.0115 | 4 | 4 | 19 | |||
| 20 | Горіх | М10-6Н.8.35.0115 | 2 | 2 | 20 | |||
| 23 | Шайба | 8.65Г.0115 | 4 | 4 | 23 | |||
| 24 | Шайба | 10.65Г.0115 | 5 | 5 | 24 | |||
| 27 | Шайба | С.10.02.Ст3.0115 | 4 | 4 | 27 | |||
| 31 | Компресор | 7Н154040588961 | 1 | 1 | 31 | |||
| 34 | Ремінь | 1120Ld | 1 | 1 | 34 |
