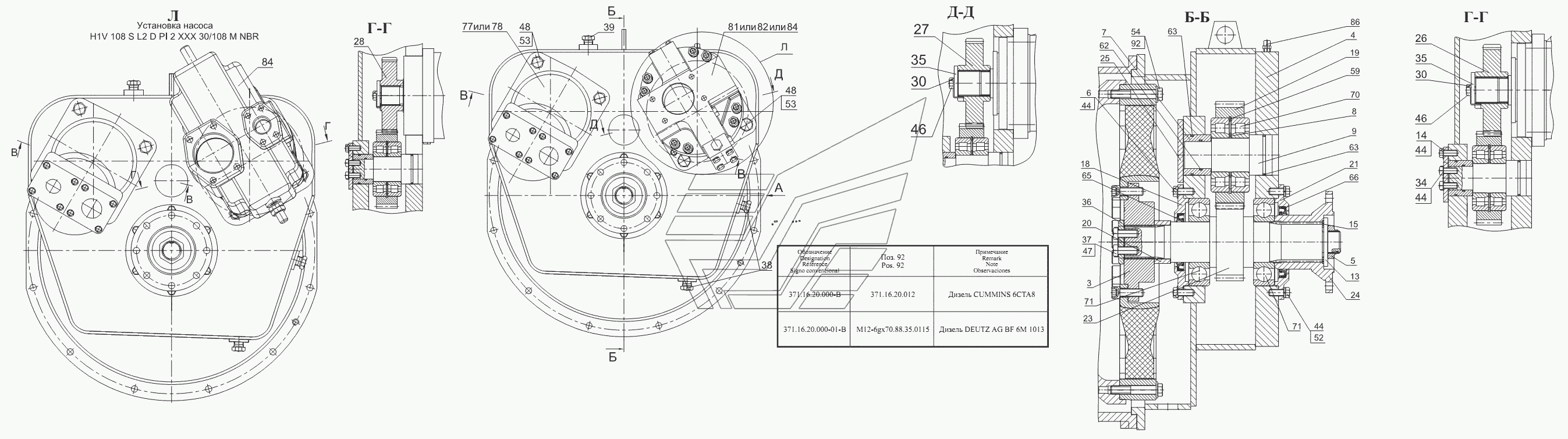

- B Редуктор відбору потужності
100%
Назва деталі
Муфта
Заводський номер
371.16.20.300
Кількість на модель
1
№
3
Назва деталі
Корпус
Заводський номер
371.16.21.100
Кількість на модель
1
№
4
Назва деталі
Горіх
Заводський номер
15Н.23.02.025
Кількість на модель
1
№
5
Назва деталі
Упорна пластина
Заводський номер
361.41.01.012
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
361.41.01.017
Кількість на модель
1
№
7
Назва деталі
КІЛЬЦО
Заводський номер
361.41.01.023
Кількість на модель
1
№
8
Назва деталі
Ось
Заводський номер
361.41.01.026
Кількість на модель
1
№
9
Назва деталі
Шайба
Заводський номер
361.41.51.007
Кількість на модель
1
№
13
Назва деталі
Упорна пластина
Заводський номер
361.41.51.013
Кількість на модель
2
№
14
Назва деталі
КІЛЬЦО
Заводський номер
361.41.51.018
Кількість на модель
1
№
15
Назва деталі
Кришка
Заводський номер
371.16.20.001
Кількість на модель
1
№
18
Назва деталі
Шестерня
Заводський номер
371.16.20.002
Кількість на модель
1
№
19
Назва деталі
Втулка
Заводський номер
371.16.20.003
Кількість на модель
1
№
20
Назва деталі
Кришка
Заводський номер
371.16.20.004
Кількість на модель
1
№
21
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
371.16.20.006-В
Кількість на модель
1
№
23
Назва деталі
Фланець
Заводський номер
371.16.20.007
Кількість на модель
1
№
24
Назва деталі
Шайба
Заводський номер
371.16.20.008
Кількість на модель
1
№
25
Назва деталі
Шестерня
Заводський номер
371.16.21.001
Кількість на модель
1
№
26
Назва деталі
Шестерня
Заводський номер
371.16.21.002
Кількість на модель
1
№
28
Назва деталі
Стопорна шайба
Заводський номер
371А.16.20.006
Кількість на модель
2
№
30
Назва деталі
Стопорна шайба
Заводський номер
ТО-27-1А-0400.00.039
Кількість на модель
1
№
34
Назва деталі
Шайба
Заводський номер
ТО-27-1А-0400.00.049
Кількість на модель
2
№
35
Назва деталі
Шайба
Заводський номер
У35615-01.408
Кількість на модель
1
№
36
Назва деталі
Упорна пластина
Заводський номер
У35615-01.409
Кількість на модель
1
№
37
Назва деталі
Заглушка
Заводський номер
УДГ1.09.03.005
Кількість на модель
2
№
38
Назва деталі
Заглушка
Заводський номер
УДГ1.09.03.006
Кількість на модель
1
№
39
Назва деталі
Болт
Заводський номер
M10-6gx25.88.35.0115
Кількість на модель
18
№
44
Назва деталі
Болт
Заводський номер
M12-6gx30.88.35.0115
Кількість на модель
2
№
46
Назва деталі
Болт
Заводський номер
M12-6gx30.109.40X.0115
Кількість на модель
2
№
47
Назва деталі
Болт
Заводський номер
M16-6gx50.88.35.0115
Кількість на модель
8
№
48
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
6
№
52
Назва деталі
Шайба
Заводський номер
16.65Г.0115
Кількість на модель
8
№
53
Назва деталі
Шайба
Заводський номер
С.12.02.Ст3.0115
Кількість на модель
8
№
54
Назва деталі
КІЛЬЦО
Заводський номер
В110
Кількість на модель
1
№
59
Назва деталі
Кільце
Заводський номер
040-045-30-2-2
Кількість на модель
1
№
62
Назва деталі
КІЛЬЦО
Заводський номер
055-060-30-2-2
Кількість на модель
2
№
63
Назва деталі
Манжета
Заводський номер
2.2-60x85-1
Кількість на модель
1
№
65
Назва деталі
Манжета
Заводський номер
2.2-80x105-1
Кількість на модель
1
№
66
Назва деталі
Підшипник
Заводський номер
42310
Кількість на модель
2
№
70
Назва деталі
Підшипник
Заводський номер
312
Кількість на модель
2
№
71
Назва деталі
Насос
Заводський номер
310.3.112.03.06
Кількість на модель
1
№
77
Назва деталі
Насос
Заводський номер
310.4.112.03.06
Кількість на модель
1
№
78
Назва деталі
Насос
Заводський номер
313.3.112.001.3
Кількість на модель
1
№
81
Назва деталі
Насос
Заводський номер
313.4.112.001.3
Кількість на модель
1
№
82
Назва деталі
Насос
Заводський номер
H1V108SГ2DPI2XXX30/108MNBR
Кількість на модель
1
№
84
Назва деталі
Сапун
Заводський номер
298430-П
Кількість на модель
1
№
86
Назва деталі
Болт
Заводський номер
371.16.20.012
Кількість на модель
8
№
92
Назва деталі
Болт
Заводський номер
М12-6ех70.88.35.0115
Кількість на модель
8
№
92
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Муфта | 371.16.20.300 | 1 | 1 | 3 | |||
| 4 | Корпус | 371.16.21.100 | 1 | 1 | 4 | |||
| 5 | Горіх | 15Н.23.02.025 | 1 | 1 | 5 | |||
| 6 | Упорна пластина | 361.41.01.012 | 1 | 1 | 6 | |||
| 7 | Втулка | 361.41.01.017 | 1 | 1 | 7 | |||
| 8 | КІЛЬЦО | 361.41.01.023 | 1 | 1 | 8 | |||
| 9 | Ось | 361.41.01.026 | 1 | 1 | 9 | |||
| 13 | Шайба | 361.41.51.007 | 1 | 1 | 13 | |||
| 14 | Упорна пластина | 361.41.51.013 | 2 | 2 | 14 | |||
| 15 | КІЛЬЦО | 361.41.51.018 | 1 | 1 | 15 | |||
| 18 | Кришка | 371.16.20.001 | 1 | 1 | 18 | |||
| 19 | Шестерня | 371.16.20.002 | 1 | 1 | 19 | |||
| 20 | Втулка | 371.16.20.003 | 1 | 1 | 20 | |||
| 21 | Кришка | 371.16.20.004 | 1 | 1 | 21 | |||
| 23 | Вал-шестерня __NT__0__ | 371.16.20.006-В | 1 | 1 | 23 | |||
| 24 | Фланець | 371.16.20.007 | 1 | 1 | 24 | |||
| 25 | Шайба | 371.16.20.008 | 1 | 1 | 25 | |||
| 26 | Шестерня | 371.16.21.001 | 1 | 1 | 26 | |||
| 28 | Шестерня | 371.16.21.002 | 1 | 1 | 28 | |||
| 30 | Стопорна шайба | 371А.16.20.006 | 2 | 2 | 30 | |||
| 34 | Стопорна шайба | ТО-27-1А-0400.00.039 | 1 | 1 | 34 | |||
| 35 | Шайба | ТО-27-1А-0400.00.049 | 2 | 2 | 35 | |||
| 36 | Шайба | У35615-01.408 | 1 | 1 | 36 | |||
| 37 | Упорна пластина | У35615-01.409 | 1 | 1 | 37 | |||
| 38 | Заглушка | УДГ1.09.03.005 | 2 | 2 | 38 | |||
| 39 | Заглушка | УДГ1.09.03.006 | 1 | 1 | 39 | |||
| 44 | Болт | M10-6gx25.88.35.0115 | 18 | 18 | 44 | |||
| 46 | Болт | M12-6gx30.88.35.0115 | 2 | 2 | 46 | |||
| 47 | Болт | M12-6gx30.109.40X.0115 | 2 | 2 | 47 | |||
| 48 | Болт | M16-6gx50.88.35.0115 | 8 | 8 | 48 | |||
| 52 | Шайба | 10.65Г.0115 | 6 | 6 | 52 | |||
| 53 | Шайба | 16.65Г.0115 | 8 | 8 | 53 | |||
| 54 | Шайба | С.12.02.Ст3.0115 | 8 | 8 | 54 | |||
| 59 | КІЛЬЦО | В110 | 1 | 1 | 59 | |||
| 62 | Кільце | 040-045-30-2-2 | 1 | 1 | 62 | |||
| 63 | КІЛЬЦО | 055-060-30-2-2 | 2 | 2 | 63 | |||
| 65 | Манжета | 2.2-60x85-1 | 1 | 1 | 65 | |||
| 66 | Манжета | 2.2-80x105-1 | 1 | 1 | 66 | |||
| 70 | Підшипник | 42310 | 2 | 2 | 70 | |||
| 71 | Підшипник | 312 | 2 | 2 | 71 | |||
| 77 | Насос | 310.3.112.03.06 | 1 | 1 | 77 | |||
| 78 | Насос | 310.4.112.03.06 | 1 | 1 | 78 | |||
| 81 | Насос | 313.3.112.001.3 | 1 | 1 | 81 | |||
| 82 | Насос | 313.4.112.001.3 | 1 | 1 | 82 | |||
| 84 | Насос | H1V108SГ2DPI2XXX30/108MNBR | 1 | 1 | 84 | |||
| 86 | Сапун | 298430-П | 1 | 1 | 86 | |||
| 92 | Болт | 371.16.20.012 | 8 | 8 | 92 | |||
| 92 | Болт | М12-6ех70.88.35.0115 | 8 | 8 | 92 |
