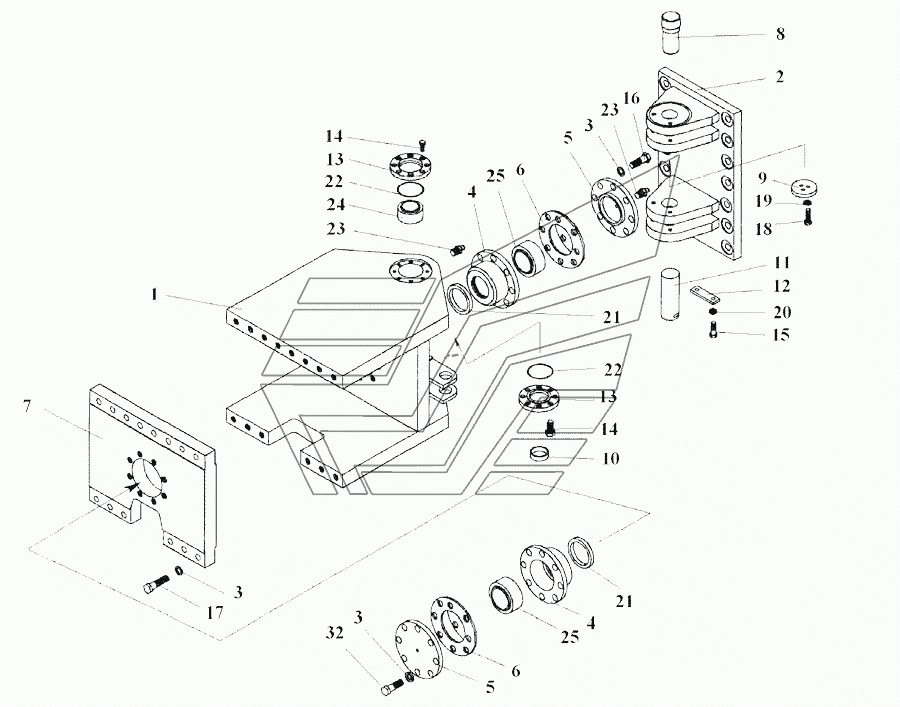

ВГ- А. Шарнір зчленування
100%
Назва деталі
Виделка.
Заводський номер
ВГ-1202А.20.04.100
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
ВГ-1202А.20.04.200
Кількість на модель
1
№
2
Назва деталі
Затискна шайба
Заводський номер
ШайбаМ20
Кількість на модель
30
№
3
Назва деталі
Стакан
Заводський номер
ВГ-1202.01.00.006
Кількість на модель
2
№
4
Назва деталі
Кришка
Заводський номер
ВГ-1202.01.00.007
Кількість на модель
2
№
5
Назва деталі
Прокладка
Заводський номер
ВГ-1202.01.00.009
Кількість на модель
2
№
6
Назва деталі
Боковина
Заводський номер
ВГ-1202А.20.04.001
Кількість на модель
1
№
7
Назва деталі
Палец
Заводський номер
ВГ-1202А.20.04.002
Кількість на модель
1
№
8
Назва деталі
Шайба
Заводський номер
ВГ-1202А.20.04.003
Кількість на модель
1
№
9
Назва деталі
Втулка
Заводський номер
ВГ-1202А.20.04.004
Кількість на модель
1
№
10
Назва деталі
Палец
Заводський номер
ВГ-1202А.20.04.005
Кількість на модель
1
№
11
Назва деталі
Планка
Заводський номер
ВГ-1202А.20.04.006
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
ВГ-1202А.20.04.007
Кількість на модель
4
№
13
Назва деталі
Гвинт
Заводський номер
ВГ-1202А.20.04.008
Кількість на модель
32
№
14
Назва деталі
Болт
Заводський номер
М12-6gх25.88.35.0115
Кількість на модель
2
№
15
Назва деталі
Болт
Заводський номер
М20х1,5-6gх60.109.40Х.0115
Кількість на модель
16
№
16
Назва деталі
Болт
Заводський номер
М20х1,5-6gх80.109.40Х.0115
Кількість на модель
14
№
17
Назва деталі
Болт
Заводський номер
М10-6gх30.88.35.0115
Кількість на модель
3
№
18
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
3
№
19
Назва деталі
Шайба
Заводський номер
12.65Г.0115
Кількість на модель
2
№
20
Назва деталі
КІЛЬЦО
Заводський номер
Кольцо79х98х7
Кількість на модель
2
№
21
Назва деталі
Кільце ГОСТ /ГОСТ
Заводський номер
062-068-36-2-2
Кількість на модель
4
№
22
Назва деталі
Маслянка
Заводський номер
2.3.45.Ц15.Хр
Кількість на модель
4
№
23
Назва деталі
Підшипник ШС-
Заводський номер
ШС-50
Кількість на модель
2
№
24
Назва деталі
Підшипник
Заводський номер
ШСЛ-70
Кількість на модель
2
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Виделка. | ВГ-1202А.20.04.100 | 1 | 1 | 1 | |||
| 2 | Кронштейн | ВГ-1202А.20.04.200 | 1 | 1 | 2 | |||
| 3 | Затискна шайба | ШайбаМ20 | 30 | 30 | 3 | |||
| 4 | Стакан | ВГ-1202.01.00.006 | 2 | 2 | 4 | |||
| 5 | Кришка | ВГ-1202.01.00.007 | 2 | 2 | 5 | |||
| 6 | Прокладка | ВГ-1202.01.00.009 | 2 | 2 | 6 | |||
| 7 | Боковина | ВГ-1202А.20.04.001 | 1 | 1 | 7 | |||
| 8 | Палец | ВГ-1202А.20.04.002 | 1 | 1 | 8 | |||
| 9 | Шайба | ВГ-1202А.20.04.003 | 1 | 1 | 9 | |||
| 10 | Втулка | ВГ-1202А.20.04.004 | 1 | 1 | 10 | |||
| 11 | Палец | ВГ-1202А.20.04.005 | 1 | 1 | 11 | |||
| 12 | Планка | ВГ-1202А.20.04.006 | 1 | 1 | 12 | |||
| 13 | Кришка | ВГ-1202А.20.04.007 | 4 | 4 | 13 | |||
| 14 | Гвинт | ВГ-1202А.20.04.008 | 32 | 32 | 14 | |||
| 15 | Болт | М12-6gх25.88.35.0115 | 2 | 2 | 15 | |||
| 16 | Болт | М20х1,5-6gх60.109.40Х.0115 | 16 | 16 | 16 | |||
| 17 | Болт | М20х1,5-6gх80.109.40Х.0115 | 14 | 14 | 17 | |||
| 18 | Болт | М10-6gх30.88.35.0115 | 3 | 3 | 18 | |||
| 19 | Шайба | 10.65Г.0115 | 3 | 3 | 19 | |||
| 20 | Шайба | 12.65Г.0115 | 2 | 2 | 20 | |||
| 21 | КІЛЬЦО | Кольцо79х98х7 | 2 | 2 | 21 | |||
| 22 | Кільце ГОСТ /ГОСТ | 062-068-36-2-2 | 4 | 4 | 22 | |||
| 23 | Маслянка | 2.3.45.Ц15.Хр | 4 | 4 | 23 | |||
| 24 | Підшипник ШС- | ШС-50 | 2 | 2 | 24 | |||
| 25 | Підшипник | ШСЛ-70 | 2 | 2 | 25 |
