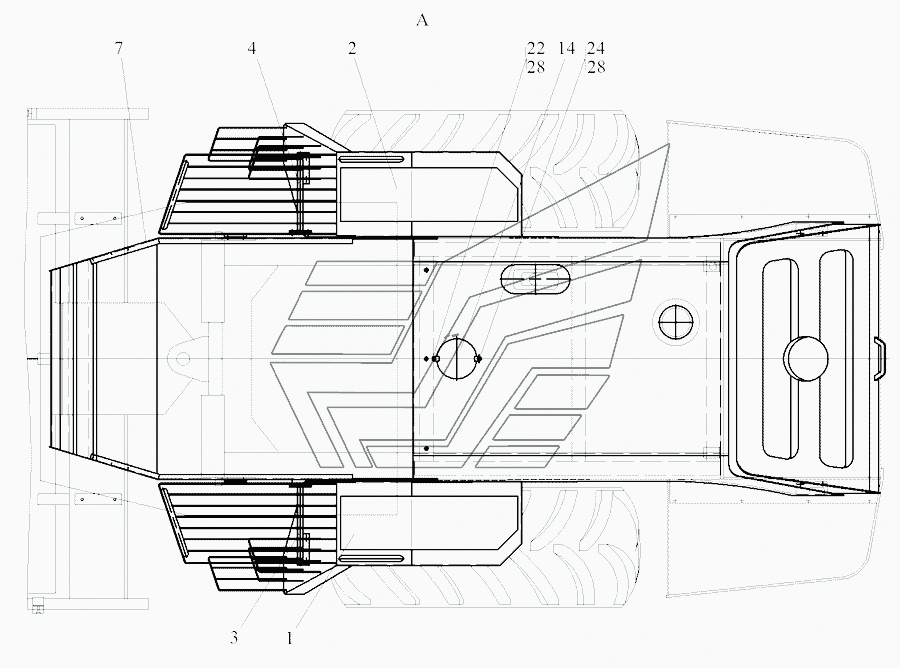

А. Облицювання
100%
Назва деталі
Площадка
Заводський номер
6712А.19.01.000
Кількість на модель
1
№
1
Назва деталі
Площадка
Заводський номер
6712А.19.01.000-01
Кількість на модель
1
№
2
Назва деталі
Опора
Заводський номер
6712А.19.02.000
Кількість на модель
1
№
3
Назва деталі
Опора
Заводський номер
6712А.19.02.000-01
Кількість на модель
1
№
4
Назва деталі
Кожух
Заводський номер
6712А.19.03.000
Кількість на модель
1
№
5
Назва деталі
Боковина
Заводський номер
6712А.19.04.000
Кількість на модель
1
№
6
Назва деталі
Боковина
Заводський номер
6712А.19.05.000
Кількість на модель
1
№
7
Назва деталі
Капот
Заводський номер
6712А.19.06.000
Кількість на модель
1
№
8
Назва деталі
Стояти!
Заводський номер
6712А.19.07.000
Кількість на модель
1
№
9
Назва деталі
Щит
Заводський номер
6712А.19.09.000
Кількість на модель
1
№
10
Назва деталі
Щит
Заводський номер
6712А.19.09.000-01
Кількість на модель
1
№
11
Назва деталі
Встановлення кришки
Заводський номер
6712А.19.12.000
Кількість на модель
1
№
12
Назва деталі
Щит
Заводський номер
ВГ-1202.19.00.700
Кількість на модель
2
№
13
Назва деталі
Кришка
Заводський номер
ВГ-1202.19.00.310
Кількість на модель
1
№
14
Назва деталі
Болт
Заводський номер
М8-6gх16.88.35.0115
Кількість на модель
8
№
15
Назва деталі
Болт
Заводський номер
М8-6gх20.88.35.0115
Кількість на модель
16
№
16
Назва деталі
Болт
Заводський номер
М10-6gх20.88.35.0115
Кількість на модель
4
№
17
Назва деталі
Болт
Заводський номер
М10-6gх25.88.35.0115
Кількість на модель
8
№
18
Назва деталі
Болт
Заводський номер
М10-6gх55.88.35.0115
Кількість на модель
3
№
19
Назва деталі
Болт
Заводський номер
М12-6gх20.88.35.0115
Кількість на модель
4
№
20
Назва деталі
Болт
Заводський номер
М12-6gх30.88.35.0115
Кількість на модель
12
№
21
Назва деталі
Горіх
Заводський номер
М6-6Н.8.35.0115
Кількість на модель
1
№
22
Назва деталі
Горіх
Заводський номер
М12-6Н.8.35.0115
Кількість на модель
4
№
23
Назва деталі
Горіх
Заводський номер
М6-6Н5.0115
Кількість на модель
1
№
24
Назва деталі
Шайба
Заводський номер
8.65Г.0115
Кількість на модель
22
№
25
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
15
№
26
Назва деталі
Шайба
Заводський номер
12.65Г.0115
Кількість на модель
16
№
27
Назва деталі
Шайба
Заводський номер
С.6..02.Ст3.02.0115
Кількість на модель
4
№
28
Назва деталі
Шайба
Заводський номер
С.8.02.Ст3.0115
Кількість на модель
20
№
29
Назва деталі
Шайба
Заводський номер
С.10.02.Ст3.0115
Кількість на модель
15
№
30
Назва деталі
Шайба
Заводський номер
С.12.02.Ст3.0115
Кількість на модель
20
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Площадка | 6712А.19.01.000 | 1 | 1 | 1 | |||
| 2 | Площадка | 6712А.19.01.000-01 | 1 | 1 | 2 | |||
| 3 | Опора | 6712А.19.02.000 | 1 | 1 | 3 | |||
| 4 | Опора | 6712А.19.02.000-01 | 1 | 1 | 4 | |||
| 5 | Кожух | 6712А.19.03.000 | 1 | 1 | 5 | |||
| 6 | Боковина | 6712А.19.04.000 | 1 | 1 | 6 | |||
| 7 | Боковина | 6712А.19.05.000 | 1 | 1 | 7 | |||
| 8 | Капот | 6712А.19.06.000 | 1 | 1 | 8 | |||
| 9 | Стояти! | 6712А.19.07.000 | 1 | 1 | 9 | |||
| 10 | Щит | 6712А.19.09.000 | 1 | 1 | 10 | |||
| 11 | Щит | 6712А.19.09.000-01 | 1 | 1 | 11 | |||
| 12 | Встановлення кришки | 6712А.19.12.000 | 1 | 1 | 12 | |||
| 13 | Щит | ВГ-1202.19.00.700 | 2 | 2 | 13 | |||
| 14 | Кришка | ВГ-1202.19.00.310 | 1 | 1 | 14 | |||
| 15 | Болт | М8-6gх16.88.35.0115 | 8 | 8 | 15 | |||
| 16 | Болт | М8-6gх20.88.35.0115 | 16 | 16 | 16 | |||
| 17 | Болт | М10-6gх20.88.35.0115 | 4 | 4 | 17 | |||
| 18 | Болт | М10-6gх25.88.35.0115 | 8 | 8 | 18 | |||
| 19 | Болт | М10-6gх55.88.35.0115 | 3 | 3 | 19 | |||
| 20 | Болт | М12-6gх20.88.35.0115 | 4 | 4 | 20 | |||
| 21 | Болт | М12-6gх30.88.35.0115 | 12 | 12 | 21 | |||
| 22 | Горіх | М6-6Н.8.35.0115 | 1 | 1 | 22 | |||
| 23 | Горіх | М12-6Н.8.35.0115 | 4 | 4 | 23 | |||
| 24 | Горіх | М6-6Н5.0115 | 1 | 1 | 24 | |||
| 25 | Шайба | 8.65Г.0115 | 22 | 22 | 25 | |||
| 26 | Шайба | 10.65Г.0115 | 15 | 15 | 26 | |||
| 27 | Шайба | 12.65Г.0115 | 16 | 16 | 27 | |||
| 28 | Шайба | С.6..02.Ст3.02.0115 | 4 | 4 | 28 | |||
| 29 | Шайба | С.8.02.Ст3.0115 | 20 | 20 | 29 | |||
| 30 | Шайба | С.10.02.Ст3.0115 | 15 | 15 | 30 | |||
| 31 | Шайба | С.12.02.Ст3.0115 | 20 | 20 | 31 |
