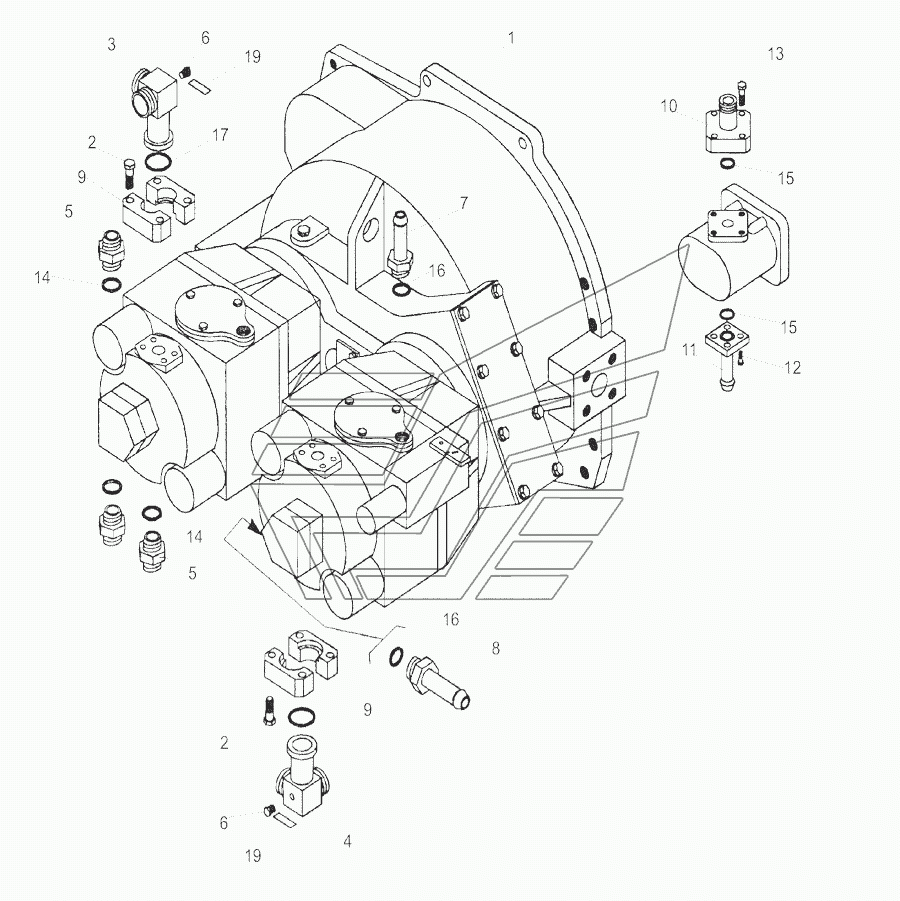

ВГ-А. Встановлення насосів
100%
Назва деталі
Редуктор приводу насосів
Заводський номер
ВГ-1202А.11.10.000-01
Кількість на модель
1
№
1
Назва деталі
Болт
Заводський номер
ВА-251.41.00.044
Кількість на модель
16
№
2
Назва деталі
Трійник
Заводський номер
ВА-9002.11.09.001
Кількість на модель
2
№
3
Назва деталі
Трійник
Заводський номер
ВА-9002.11.09.002
Кількість на модель
2
№
4
Назва деталі
Штуцер
Заводський номер
УДГ1-01.09.001
Кількість на модель
3
№
5
Назва деталі
Заглушка
Заводський номер
УДГ1-09.03.001
Кількість на модель
5
№
6
Назва деталі
Штуцер
Заводський номер
УДГ1-11.00.011
Кількість на модель
4
№
7
Назва деталі
Штуцер
Заводський номер
УДГ1-11.00.012
Кількість на модель
2
№
8
Назва деталі
Напівфланець
Заводський номер
УДГ1-18.01.007
Кількість на модель
8
№
9
Назва деталі
Фланець
Заводський номер
УДГ1-20.01.005
Кількість на модель
1
№
10
Назва деталі
Фланець
Заводський номер
УДГ1-20.02.004
Кількість на модель
1
№
11
Назва деталі
Болт
Заводський номер
М8-6gх20.88.35.0115
Кількість на модель
4
№
12
Назва деталі
Болт
Заводський номер
М8-6gх30.88.35.0115
Кількість на модель
4
№
13
Назва деталі
КІЛЬЦО
Заводський номер
007-011-25-2-2
Кількість на модель
3
№
14
Назва деталі
Кільце
Заводський номер
017-020-19-2-2
Кількість на модель
2
№
15
Назва деталі
Кільце- - -
Заводський номер
019-023-25-2-2
Кількість на модель
6
№
16
Назва деталі
КІЛЬЦО
Заводський номер
032-036-25-2-2
Кількість на модель
4
№
17
Назва деталі
Стрічка
Заводський номер
ФУМ-1.6.05-1388
Кількість на модель
1
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Редуктор приводу насосів | ВГ-1202А.11.10.000-01 | 1 | 1 | 1 | |||
| 2 | Болт | ВА-251.41.00.044 | 16 | 16 | 2 | |||
| 3 | Трійник | ВА-9002.11.09.001 | 2 | 2 | 3 | |||
| 4 | Трійник | ВА-9002.11.09.002 | 2 | 2 | 4 | |||
| 5 | Штуцер | УДГ1-01.09.001 | 3 | 3 | 5 | |||
| 6 | Заглушка | УДГ1-09.03.001 | 5 | 5 | 6 | |||
| 7 | Штуцер | УДГ1-11.00.011 | 4 | 4 | 7 | |||
| 8 | Штуцер | УДГ1-11.00.012 | 2 | 2 | 8 | |||
| 9 | Напівфланець | УДГ1-18.01.007 | 8 | 8 | 9 | |||
| 10 | Фланець | УДГ1-20.01.005 | 1 | 1 | 10 | |||
| 11 | Фланець | УДГ1-20.02.004 | 1 | 1 | 11 | |||
| 12 | Болт | М8-6gх20.88.35.0115 | 4 | 4 | 12 | |||
| 13 | Болт | М8-6gх30.88.35.0115 | 4 | 4 | 13 | |||
| 14 | КІЛЬЦО | 007-011-25-2-2 | 3 | 3 | 14 | |||
| 15 | Кільце | 017-020-19-2-2 | 2 | 2 | 15 | |||
| 16 | Кільце- - - | 019-023-25-2-2 | 6 | 6 | 16 | |||
| 17 | КІЛЬЦО | 032-036-25-2-2 | 4 | 4 | 17 | |||
| 19 | Стрічка | ФУМ-1.6.05-1388 | 1 | 1 | 19 |
