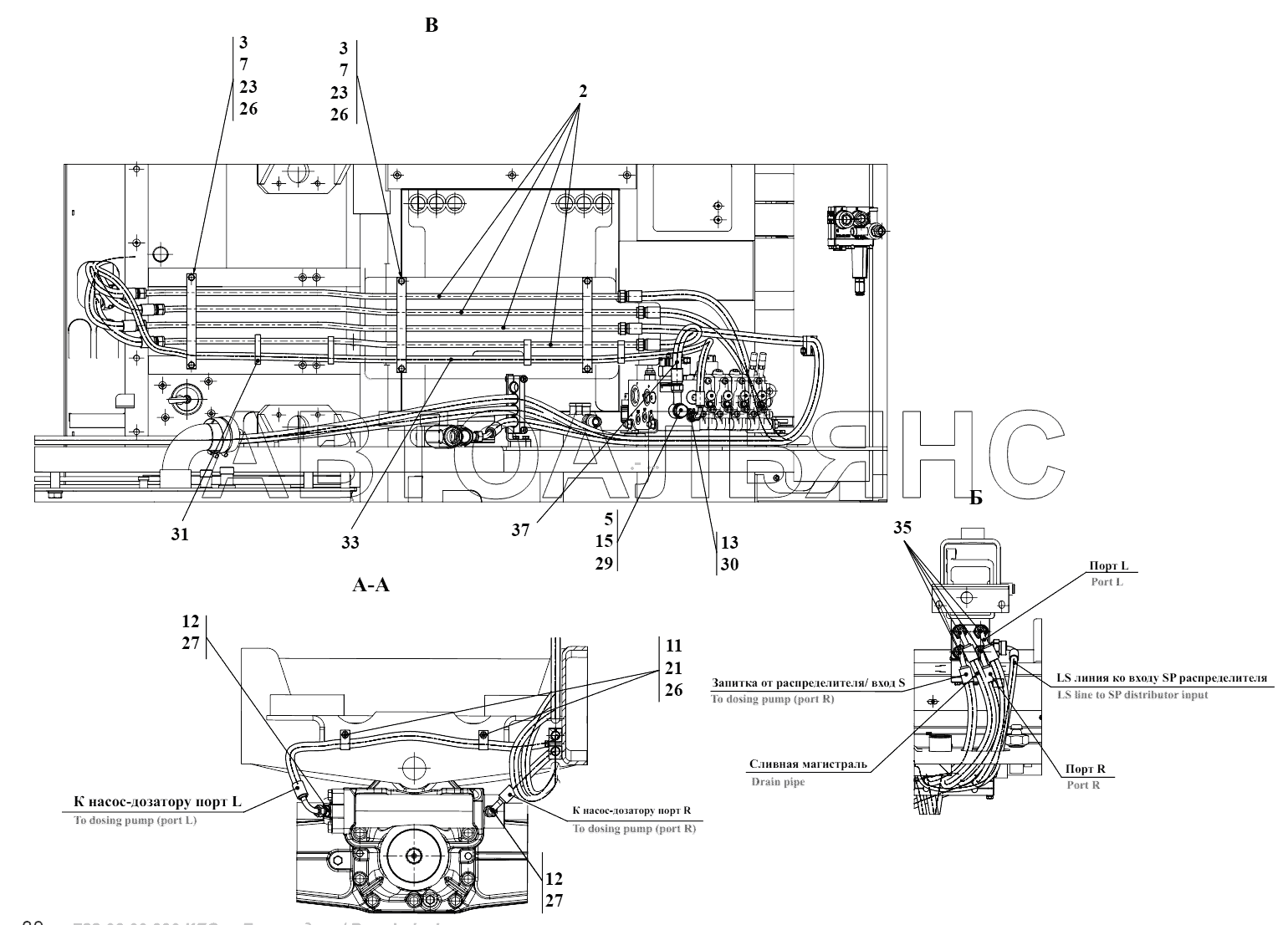

Гідросистема рульового керування
100%
Назва деталі
Трубопровід
Заводський номер
732.34.07.020-Б
Кількість на модель
4
№
2
Назва деталі
Труба
Заводський номер
732.34.07.022-Б
Кількість на модель
№
2
Назва деталі
Горіх
Заводський номер
М12LCFX
Кількість на модель
№
2
Назва деталі
Кільце врізне
Заводський номер
PSR12LX
Кількість на модель
№
2
Назва деталі
Тарілка
Заводський номер
732.34.07.003
Кількість на модель
2
№
3
Назва деталі
Тарілка
Заводський номер
732.34.07.004
Кількість на модель
1
№
4
Назва деталі
Кутник поворотний
Заводський номер
732.34.07.005
Кількість на модель
1
№
5
Назва деталі
Колодка
Заводський номер
732.34.07.006
Кількість на модель
3
№
7
Назва деталі
Колодка
Заводський номер
732.34.07.007
Кількість на модель
2
№
8
Назва деталі
Колодка верхняя
Заводський номер
732.34.07.008
Кількість на модель
3
№
11
Назва деталі
Штуцер
Заводський номер
УДГ1.01.02.004
Кількість на модель
2
№
12
Назва деталі
Штуцер
Заводський номер
УДГ1.01.17.001
Кількість на модель
1
№
13
Назва деталі
Болт
Заводський номер
УДГ1.05.01.004
Кількість на модель
1
№
15
Назва деталі
Колодка верхняя
Заводський номер
УДГ1.17.01.007
Кількість на модель
5
№
19
Назва деталі
Болт
Заводський номер
М8-6gx16.88.35.0115
Кількість на модель
2
№
20
Назва деталі
Болт
Заводський номер
М8-6gx30.88.35.0115
Кількість на модель
8
№
21
Назва деталі
Болт
Заводський номер
М8-6gx45.88.35.0115
Кількість на модель
2
№
22
Назва деталі
Болт
Заводський номер
М8-6gx50.88.35.0115
Кількість на модель
4
№
23
Назва деталі
Горіх
Заводський номер
М8-6H.8.35.0115
Кількість на модель
2
№
25
Назва деталі
Шайба
Заводський номер
8.65Г.0115
Кількість на модель
14
№
26
Назва деталі
Кільце ущільнювальне
Заводський номер
USIT229
Кількість на модель
2
№
27
Назва деталі
Кільце ущільнювальне
Заводський номер
USIT234
Кількість на модель
2
№
29
Назва деталі
Кільце ущільнювальне
Заводський номер
USIT225
Кількість на модель
1
№
30
Назва деталі
Кабельна стяжка
Заводський номер
TKUV30/8
Кількість на модель
6
№
31
Назва деталі
Рукав високого тиску
Заводський номер
1SN-6-22.5-2400-DKL90-DKL90
Кількість на модель
1
№
33
Назва деталі
Рукав високого тиску
Заводський номер
2SN-10-33-900-DKL90-CEL
Кількість на модель
4
№
35
Назва деталі
Рукав високого тиску
Заводський номер
2SN-10-33-750-DKL90-CEL
Кількість на модель
1
№
37
Назва деталі
Рукав високого тиску
Заводський номер
2SN-10-33-7500-DKL45-CEL
Кількість на модель
1
№
39
Назва деталі
Рукав високого тиску
Заводський номер
2SN-10-33-3300-DKL90-CEL
Кількість на модель
1
№
41
Назва деталі
Рукав високого тиску
Заводський номер
2SN-10-33-3900-DKL90-CEL
Кількість на модель
1
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Трубопровід | 732.34.07.020-Б | 4 | 4 | 2 | |||
| 2 | Труба | 732.34.07.022-Б | 2 | |||||
| 2 | Горіх | М12LCFX | 2 | |||||
| 2 | Кільце врізне | PSR12LX | 2 | |||||
| 3 | Тарілка | 732.34.07.003 | 2 | 2 | 3 | |||
| 4 | Тарілка | 732.34.07.004 | 1 | 1 | 4 | |||
| 5 | Кутник поворотний | 732.34.07.005 | 1 | 1 | 5 | |||
| 7 | Колодка | 732.34.07.006 | 3 | 3 | 7 | |||
| 8 | Колодка | 732.34.07.007 | 2 | 2 | 8 | |||
| 11 | Колодка верхняя | 732.34.07.008 | 3 | 3 | 11 | |||
| 12 | Штуцер | УДГ1.01.02.004 | 2 | 2 | 12 | |||
| 13 | Штуцер | УДГ1.01.17.001 | 1 | 1 | 13 | |||
| 15 | Болт | УДГ1.05.01.004 | 1 | 1 | 15 | |||
| 19 | Колодка верхняя | УДГ1.17.01.007 | 5 | 5 | 19 | |||
| 20 | Болт | М8-6gx16.88.35.0115 | 2 | 2 | 20 | |||
| 21 | Болт | М8-6gx30.88.35.0115 | 8 | 8 | 21 | |||
| 22 | Болт | М8-6gx45.88.35.0115 | 2 | 2 | 22 | |||
| 23 | Болт | М8-6gx50.88.35.0115 | 4 | 4 | 23 | |||
| 25 | Горіх | М8-6H.8.35.0115 | 2 | 2 | 25 | |||
| 26 | Шайба | 8.65Г.0115 | 14 | 14 | 26 | |||
| 27 | Кільце ущільнювальне | USIT229 | 2 | 2 | 27 | |||
| 29 | Кільце ущільнювальне | USIT234 | 2 | 2 | 29 | |||
| 30 | Кільце ущільнювальне | USIT225 | 1 | 1 | 30 | |||
| 31 | Кабельна стяжка | TKUV30/8 | 6 | 6 | 31 | |||
| 33 | Рукав високого тиску | 1SN-6-22.5-2400-DKL90-DKL90 | 1 | 1 | 33 | |||
| 35 | Рукав високого тиску | 2SN-10-33-900-DKL90-CEL | 4 | 4 | 35 | |||
| 37 | Рукав високого тиску | 2SN-10-33-750-DKL90-CEL | 1 | 1 | 37 | |||
| 39 | Рукав високого тиску | 2SN-10-33-7500-DKL45-CEL | 1 | 1 | 39 | |||
| 41 | Рукав високого тиску | 2SN-10-33-3300-DKL90-CEL | 1 | 1 | 41 | |||
| 43 | Рукав високого тиску | 2SN-10-33-3900-DKL90-CEL | 1 | 1 | 43 |
