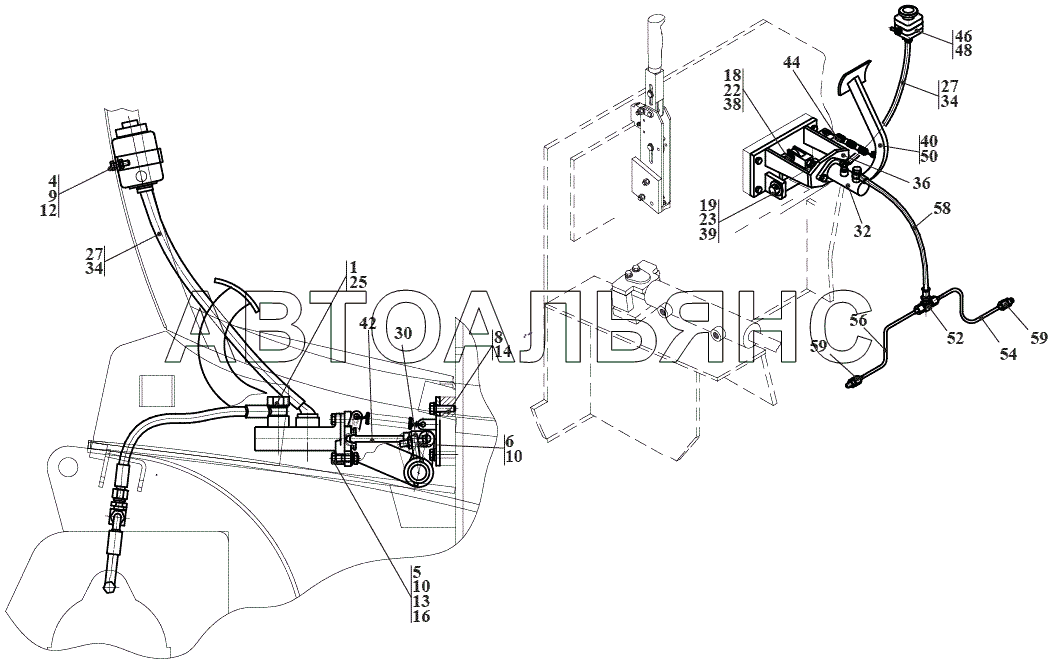

Гідросистема гальм. Е
100%
Назва деталі
Затискний болт
Заводський номер
УДГ1.05.00.001
Кількість на модель
1
№
1
Назва деталі
Болт
Заводський номер
М6-6gx20.88.35.0115
Кількість на модель
2
№
4
Назва деталі
Болт
Заводський номер
М8-6gx30.88.35.0115
Кількість на модель
2
№
5
Назва деталі
Болт
Заводський номер
М8-6gx40.88.35.0115
Кількість на модель
1
№
6
Назва деталі
Болт
Заводський номер
М10-6gx30.88.35.0115
Кількість на модель
3
№
8
Назва деталі
Горіх
Заводський номер
М6-6H.8.35.0115
Кількість на модель
2
№
9
Назва деталі
Горіх
Заводський номер
М8-6H.8.35.0115
Кількість на модель
3
№
10
Назва деталі
Шайба
Заводський номер
6 65Г 0115
Кількість на модель
2
№
12
Назва деталі
Шайба
Заводський номер
8 65Г 0115
Кількість на модель
2
№
13
Назва деталі
Шайба
Заводський номер
10 65Г 0115
Кількість на модель
3
№
14
Назва деталі
Шайба
Заводський номер
С.8.02.Ст3.0115
Кількість на модель
2
№
16
Назва деталі
Шайба
Заводський номер
С.10.02.Ст3.0115
Кількість на модель
2
№
18
Назва деталі
Шайба
Заводський номер
С.20.02.Ст3.0115
Кількість на модель
1
№
19
Назва деталі
Шплінт
Заводський номер
2,5x20.019
Кількість на модель
2
№
22
Назва деталі
Шплінт
Заводський номер
4x32.019
Кількість на модель
1
№
23
Назва деталі
Прокладка
Заводський номер
12 М3
Кількість на модель
2
№
25
Назва деталі
Рукав
Заводський номер
6x14-1,6
Кількість на модель
1
№
27
Назва деталі
Виделка.
Заводський номер
Д25 18.04.02
Кількість на модель
1
№
30
Назва деталі
Головний гальмівний циліндр
Заводський номер
02 1279 FN
Кількість на модель
1
№
32
Назва деталі
Затискач TORRO
Заводський номер
12-20/9-C7W2
Кількість на модель
2
№
34
Назва деталі
Кронштейн у зборі
Заводський номер
Е16 18.03.00
Кількість на модель
1
№
36
Назва деталі
Ось
Заводський номер
Д25 04.06.01 - 02
Кількість на модель
1
№
38
Назва деталі
Ось
Заводський номер
Е16 18.00.01
Кількість на модель
1
№
39
Назва деталі
Гумова підставка для ніг
Заводський номер
1733 04.00.03
Кількість на модель
1
№
40
Назва деталі
Поршневий шток
Заводський номер
Е16 18.00.02
Кількість на модель
1
№
42
Назва деталі
Пружина
Заводський номер
1784.33.20 02.00.08
Кількість на модель
1
№
44
Назва деталі
Резервуар гальмівний
Заводський номер
ВАЗ 2101 10.24.001
Кількість на модель
1
№
46
Назва деталі
Скоба
Заводський номер
SD25 02.00.05
Кількість на модель
1
№
48
Назва деталі
Гальмівна педаль
Заводський номер
Е20 18.07.00
Кількість на модель
1
№
50
Назва деталі
Трійник
Заводський номер
Д25 18.00.02-01
Кількість на модель
1
№
52
Назва деталі
Труба ліва в зборі
Заводський номер
Е20 18.06.00
Кількість на модель
1
№
54
Назва деталі
Труба ліва в зборі
Заводський номер
Е20 18.05.00
Кількість на модель
1
№
56
Назва деталі
Шланг гальмівний
Заводський номер
Е12 18.07.00
Кількість на модель
1
№
58
Назва деталі
Штуцер
Заводський номер
Е25 18.00.18
Кількість на модель
2
№
59
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Затискний болт | УДГ1.05.00.001 | 1 | 1 | 1 | |||
| 4 | Болт | М6-6gx20.88.35.0115 | 2 | 2 | 4 | |||
| 5 | Болт | М8-6gx30.88.35.0115 | 2 | 2 | 5 | |||
| 6 | Болт | М8-6gx40.88.35.0115 | 1 | 1 | 6 | |||
| 8 | Болт | М10-6gx30.88.35.0115 | 3 | 3 | 8 | |||
| 9 | Горіх | М6-6H.8.35.0115 | 2 | 2 | 9 | |||
| 10 | Горіх | М8-6H.8.35.0115 | 3 | 3 | 10 | |||
| 12 | Шайба | 6 65Г 0115 | 2 | 2 | 12 | |||
| 13 | Шайба | 8 65Г 0115 | 2 | 2 | 13 | |||
| 14 | Шайба | 10 65Г 0115 | 3 | 3 | 14 | |||
| 16 | Шайба | С.8.02.Ст3.0115 | 2 | 2 | 16 | |||
| 18 | Шайба | С.10.02.Ст3.0115 | 2 | 2 | 18 | |||
| 19 | Шайба | С.20.02.Ст3.0115 | 1 | 1 | 19 | |||
| 22 | Шплінт | 2,5x20.019 | 2 | 2 | 22 | |||
| 23 | Шплінт | 4x32.019 | 1 | 1 | 23 | |||
| 25 | Прокладка | 12 М3 | 2 | 2 | 25 | |||
| 27 | Рукав | 6x14-1,6 | 1 | 1 | 27 | |||
| 30 | Виделка. | Д25 18.04.02 | 1 | 1 | 30 | |||
| 32 | Головний гальмівний циліндр | 02 1279 FN | 1 | 1 | 32 | |||
| 34 | Затискач TORRO | 12-20/9-C7W2 | 2 | 2 | 34 | |||
| 36 | Кронштейн у зборі | Е16 18.03.00 | 1 | 1 | 36 | |||
| 38 | Ось | Д25 04.06.01 - 02 | 1 | 1 | 38 | |||
| 39 | Ось | Е16 18.00.01 | 1 | 1 | 39 | |||
| 40 | Гумова підставка для ніг | 1733 04.00.03 | 1 | 1 | 40 | |||
| 42 | Поршневий шток | Е16 18.00.02 | 1 | 1 | 42 | |||
| 44 | Пружина | 1784.33.20 02.00.08 | 1 | 1 | 44 | |||
| 46 | Резервуар гальмівний | ВАЗ 2101 10.24.001 | 1 | 1 | 46 | |||
| 48 | Скоба | SD25 02.00.05 | 1 | 1 | 48 | |||
| 50 | Гальмівна педаль | Е20 18.07.00 | 1 | 1 | 50 | |||
| 52 | Трійник | Д25 18.00.02-01 | 1 | 1 | 52 | |||
| 54 | Труба ліва в зборі | Е20 18.06.00 | 1 | 1 | 54 | |||
| 56 | Труба ліва в зборі | Е20 18.05.00 | 1 | 1 | 56 | |||
| 58 | Шланг гальмівний | Е12 18.07.00 | 1 | 1 | 58 | |||
| 59 | Штуцер | Е25 18.00.18 | 2 | 2 | 59 |
