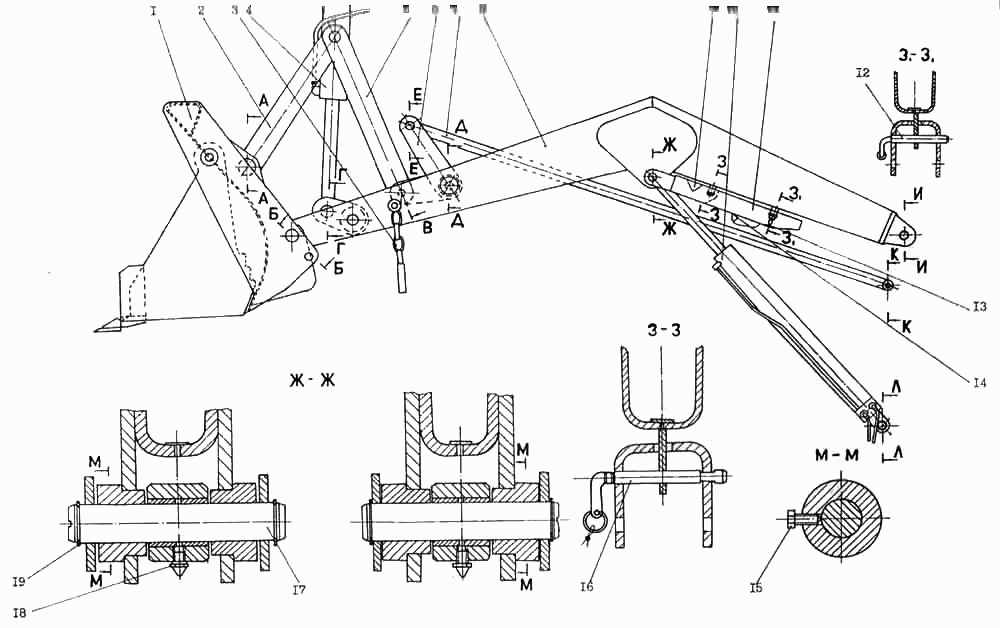

Робоче обладнання
100%
Назва деталі
Щелепний ківш
Заводський номер
18.0920.000
Кількість на модель
1
№
1
Назва деталі
Тяга
Заводський номер
18.0900.101
Кількість на модель
2
№
2
Назва деталі
Ланцюг
Заводський номер
18.0900.710
Кількість на модель
1
№
3
Назва деталі
Гідроциліндр
Заводський номер
22.9018.000-01
Кількість на модель
1
№
4
Назва деталі
Тяга
Заводський номер
18.0900.101-01
Кількість на модель
2
№
5
Назва деталі
Важіль
Заводський номер
18.0900.210
Кількість на модель
1
№
6
Назва деталі
Тяга
Заводський номер
18.0900.510
Кількість на модель
2
№
7
Назва деталі
Стріла.
Заводський номер
18.0911.000
Кількість на модель
1
№
8
Назва деталі
Фіксатор
Заводський номер
18.0900.600
Кількість на модель
1
№
9
Назва деталі
Гідроциліндр
Заводський номер
05.0302.000-01
Кількість на модель
2
№
10
Назва деталі
Фіксатор
Заводський номер
18.0300.400
Кількість на модель
1
№
11
Назва деталі
Палец
Заводський номер
18.0900.001-01
Кількість на модель
1
№
12
Назва деталі
Трос
Заводський номер
18.0920.500
Кількість на модель
2
№
13
Назва деталі
КІЛЬЦО
Заводський номер
15.0110.105
Кількість на модель
4
№
14
Назва деталі
Гвинт ВМх- х ГОСТ
Заводський номер
[Винт ВМ18х1-6gх25.1411.019 ГОСТ 1481]
Кількість на модель
2
№
15
Назва деталі
Палец
Заводський номер
18.0900.001
Кількість на модель
1
№
16
Назва деталі
Палец
Заводський номер
18.0300.001-01
Кількість на модель
2
№
17
Назва деталі
Маслянка .Ц ГОСТ
Заводський номер
[Масленка 1.2.Ц6 ГОСТ 19853]
Кількість на модель
25
№
18
Назва деталі
Кільце А ГОСТ
Заводський номер
[Кольцо А32 ГОСТ 139.42]
Кількість на модель
18
№
19
Назва деталі
Втулка
Заводський номер
15.0300.103-01
Кількість на модель
4
№
20
Назва деталі
Гарно
Заводський номер
18.0300.003
Кількість на модель
2
№
21
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 10.04.019 ГОСТ 11371]
Кількість на модель
4
№
22
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М10-6Н.5.019 ГОСТ 5915]
Кількість на модель
4
№
23
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М10-6gх80.50.019 ГОСТ 7798]
Кількість на модель
4
№
24
Назва деталі
Палец
Заводський номер
18.0300.005
Кількість на модель
1
№
25
Назва деталі
Втулка
Заводський номер
18.0900.201
Кількість на модель
2
№
26
Назва деталі
Втулка
Заводський номер
18.0300.102
Кількість на модель
4
№
27
Назва деталі
Кільце А ГОСТ
Заводський номер
[Кольцо А60 ГОСТ 13942]
Кількість на модель
18
№
28
Назва деталі
Шайба
Заводський номер
18.0300.009-02
Кількість на модель
8
№
29
Назва деталі
Шайба
Заводський номер
16.0300.009-01
Кількість на модель
6
№
30
Назва деталі
Кільце А ГОСТ
Заводський номер
[Кольцо А45 ГОСТ 13942]
Кількість на модель
4
№
31
Назва деталі
Палец
Заводський номер
18.0300.002
Кількість на модель
1
№
32
Назва деталі
Втулка
Заводський номер
18.0310.001-02
Кількість на модель
2
№
33
Назва деталі
Палец
Заводський номер
18.0300.004
Кількість на модель
2
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Щелепний ківш | 18.0920.000 | 1 | 1 | 1 | |||
| 2 | Тяга | 18.0900.101 | 2 | 2 | 2 | |||
| 3 | Ланцюг | 18.0900.710 | 1 | 1 | 3 | |||
| 4 | Гідроциліндр | 22.9018.000-01 | 1 | 1 | 4 | |||
| 5 | Тяга | 18.0900.101-01 | 2 | 2 | 5 | |||
| 6 | Важіль | 18.0900.210 | 1 | 1 | 6 | |||
| 7 | Тяга | 18.0900.510 | 2 | 2 | 7 | |||
| 8 | Стріла. | 18.0911.000 | 1 | 1 | 8 | |||
| 9 | Фіксатор | 18.0900.600 | 1 | 1 | 9 | |||
| 10 | Гідроциліндр | 05.0302.000-01 | 2 | 2 | 10 | |||
| 11 | Фіксатор | 18.0300.400 | 1 | 1 | 11 | |||
| 12 | Палец | 18.0900.001-01 | 1 | 1 | 12 | |||
| 13 | Трос | 18.0920.500 | 2 | 2 | 13 | |||
| 14 | КІЛЬЦО | 15.0110.105 | 4 | 4 | 14 | |||
| 15 | Гвинт ВМх- х ГОСТ | [Винт ВМ18х1-6gх25.1411.019 ГОСТ 1481] | 2 | 2 | 15 | |||
| 16 | Палец | 18.0900.001 | 1 | 1 | 16 | |||
| 17 | Палец | 18.0300.001-01 | 2 | 2 | 17 | |||
| 18 | Маслянка .Ц ГОСТ | [Масленка 1.2.Ц6 ГОСТ 19853] | 25 | 25 | 18 | |||
| 19 | Кільце А ГОСТ | [Кольцо А32 ГОСТ 139.42] | 18 | 18 | 19 | |||
| 20 | Втулка | 15.0300.103-01 | 4 | 4 | 20 | |||
| 21 | Гарно | 18.0300.003 | 2 | 2 | 21 | |||
| 22 | Шайба ГОСТ | [Шайба 10.04.019 ГОСТ 11371] | 4 | 4 | 22 | |||
| 23 | Горіх МН. ГОСТ | [Гайка М10-6Н.5.019 ГОСТ 5915] | 4 | 4 | 23 | |||
| 24 | Болт М- х ГОСТ | [Болт М10-6gх80.50.019 ГОСТ 7798] | 4 | 4 | 24 | |||
| 25 | Палец | 18.0300.005 | 1 | 1 | 25 | |||
| 26 | Втулка | 18.0900.201 | 2 | 2 | 26 | |||
| 27 | Втулка | 18.0300.102 | 4 | 4 | 27 | |||
| 28 | Кільце А ГОСТ | [Кольцо А60 ГОСТ 13942] | 18 | 18 | 28 | |||
| 29 | Шайба | 18.0300.009-02 | 8 | 8 | 29 | |||
| 30 | Шайба | 16.0300.009-01 | 6 | 6 | 30 | |||
| 31 | Кільце А ГОСТ | [Кольцо А45 ГОСТ 13942] | 4 | 4 | 31 | |||
| 32 | Палец | 18.0300.002 | 1 | 1 | 32 | |||
| 33 | Втулка | 18.0310.001-02 | 2 | 2 | 33 | |||
| 34 | Палец | 18.0300.004 | 2 | 2 | 34 |
