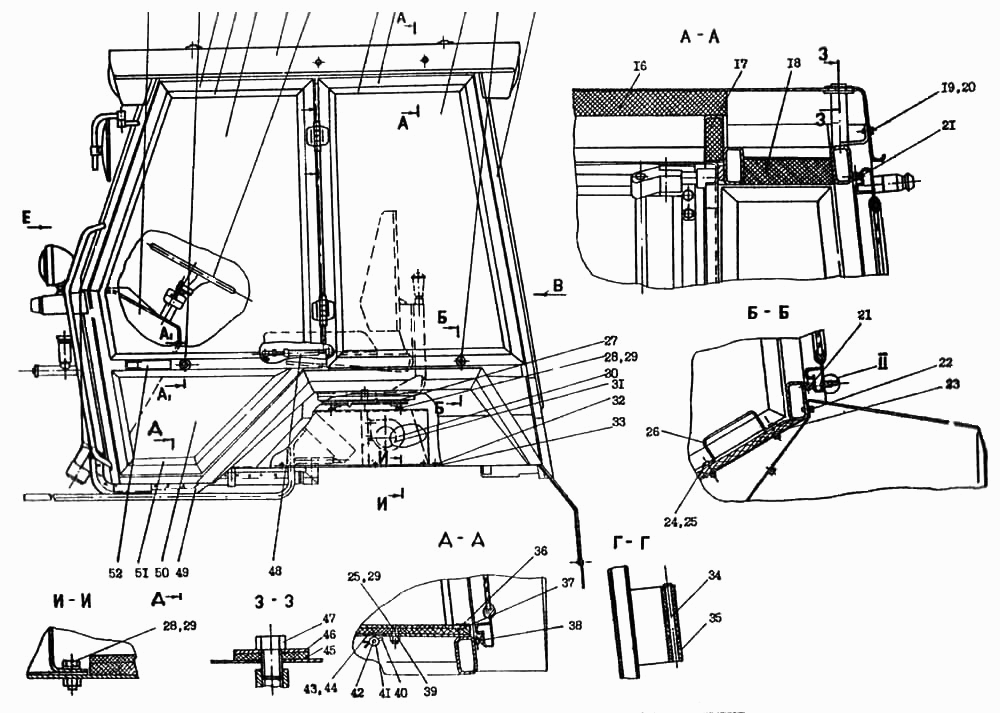

Кабінний модуль
100%
Назва деталі
Встановлення щитів
Заводський номер
69.5500.000
Кількість на модель
1
№
1
Назва деталі
Обойма
Заводський номер
10.1500.085
Кількість на модель
2
№
2
Назва деталі
Двері
Заводський номер
22.5000.100
Кількість на модель
2
№
3
Назва деталі
Двері
Заводський номер
22.5000.100-01
Кількість на модель
№
3
Назва деталі
Окантовка вікна
Заводський номер
22.5920.000
Кількість на модель
2
№
4
Назва деталі
Окантовка вікна
Заводський номер
22.5920.000-01
Кількість на модель
№
4
Назва деталі
Шнур розпірний
Заводський номер
10.1500.036-08
Кількість на модель
2
№
5
Назва деталі
Скло
Заводський номер
22.5000.001
Кількість на модель
4
№
6
Назва деталі
Дах
Заводський номер
22.5000.400
Кількість на модель
1
№
7
Назва деталі
Колесо рульове
Заводський номер
А3ЛК-2140-3402015
Кількість на модель
1
№
8
Назва деталі
Горіх Mx, N. ГОСТ
Заводський номер
[Гайка М12х1,25-6Н.8.45.019 ГОСТ 5915]
Кількість на модель
1
№
9
Назва деталі
Окантовка вікна
Заводський номер
22.5930.000
Кількість на модель
1
№
10
Назва деталі
22.5930.000-01
Заводський номер
22.5930.000-01
Кількість на модель
№
10
Назва деталі
Шнур розпірний
Заводський номер
10.1500.036-09
Кількість на модель
2
№
11
Назва деталі
Вікно
Заводський номер
22.5000.200
Кількість на модель
1
№
12
Назва деталі
Скло
Заводський номер
22.5000.002
Кількість на модель
2
№
13
Назва деталі
Шнур розпірний
Заводський номер
10.1500.036-06
Кількість на модель
2
№
14
Назва деталі
Каркас кабіни
Заводський номер
69.5100.000
Кількість на модель
1
№
15
Назва деталі
Облицювання
Заводський номер
22.5000.013
Кількість на модель
1
№
16
Назва деталі
Облицювання
Заводський номер
22.5000.017
Кількість на модель
2
№
17
Назва деталі
Облицювання
Заводський номер
22.5000.016
Кількість на модель
2
№
18
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх12.58.019 ГОСТ 7798]
Кількість на модель
35
№
19
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 6.04.019 ГОСТ 11371]
Кількість на модель
10
№
20
Назва деталі
Ущільнювач
Заводський номер
22.5000.034
Кількість на модель
2
№
21
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 6.65Г.019 ГОСТ 6402]
Кількість на модель
61
№
22
Назва деталі
Облицювання
Заводський номер
22.5000.018
Кількість на модель
1
№
23
Назва деталі
Облицювання
Заводський номер
22.5000.018-01
Кількість на модель
1
№
23
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М6-6Н.5.019 ГОСТ 5915]
Кількість на модель
6
№
24
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх16.58.019 ГОСТ 7798]
Кількість на модель
20
№
25
Назва деталі
Кронштейн
Заводський номер
69.5000.006
Кількість на модель
2
№
26
Назва деталі
Сидіння
Заводський номер
К В А 100/u-Sеr1еs
Кількість на модель
1
№
27
Назва деталі
Болт Mx за ГОСТ
Заводський номер
[Болт М8-64х20.58.019 ГОСТ 7798]
Кількість на модель
15
№
28
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 8.65Г.019 ГОСТ 6402]
Кількість на модель
49
№
29
Назва деталі
Заглушка
Заводський номер
69.5000.001
Кількість на модель
1
№
30
Назва деталі
Опалювач
Заводський номер
3-1813-019А
Кількість на модель
1
№
31
Назва деталі
Болт М-М ГОСТ
Заводський номер
[Болт М6-М16.58.019 ГОСТ 7798]
Кількість на модель
11
№
32
Назва деталі
Кришка
Заводський номер
22.5000.043
Кількість на модель
1
№
33
Назва деталі
Ось
Заводський номер
22.5000.009
Кількість на модель
4
№
34
Назва деталі
Штифт __NT__0__х__NT__1__Г ГОСТ __NT__2__
Заводський номер
[Штифт 3х20.65Г ГОСТ 14229]
Кількість на модель
4
№
35
Назва деталі
Килимок
Заводський номер
22.5000.026
Кількість на модель
1
№
36
Назва деталі
Ізолятор
Заводський номер
22.5000.027
Кількість на модель
1
№
37
Назва деталі
Ущільнювач
Заводський номер
22.5000.034-01
Кількість на модель
1
№
38
Назва деталі
Кришка
Заводський номер
22.5000.042
Кількість на модель
1
№
39
Назва деталі
Шплінт х ГОСТ
Заводський номер
[Шплинт 2,5х32.019 ГОСТ 397]
Кількість на модель
2
№
40
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 12.04.019 ГОСТ 11371]
Кількість на модель
2
№
41
Назва деталі
Ось
Заводський номер
69.5700.001
Кількість на модель
1
№
42
Назва деталі
Тарілка
Заводський номер
69.5701.000
Кількість на модель
1
№
43
Назва деталі
Кришка
Заводський номер
69.5702.000
Кількість на модель
1
№
44
Назва деталі
Шайба
Заводський номер
22.5000.045
Кількість на модель
4
№
45
Назва деталі
Шайба
Заводський номер
22.5000.044
Кількість на модель
4
№
46
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М16-6gх18.58.019 ГОСТ 7798]
Кількість на модель
4
№
47
Назва деталі
Обмежувач
Заводський номер
69.5000.200
Кількість на модель
2
№
48
Назва деталі
Рукав гофрований х ТУ
Заводський номер
[Рукав гофрированный 50х1800 ТУ 38-105803]
Кількість на модель
1
№
49
Назва деталі
Скло
Заводський номер
22.5000.003
Кількість на модель
2
№
50
Назва деталі
Окантовка вікна
Заводський номер
22.5900.000
Кількість на модель
1
№
51
Назва деталі
Окантовка вікна
Заводський номер
22.5900.000-01
Кількість на модель
1
№
52
Назва деталі
__NT__0__ Встановлення замка
Заводський номер
22.5000.700
Кількість на модель
1
№
52
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Встановлення щитів | 69.5500.000 | 1 | 1 | 1 | |||
| 2 | Обойма | 10.1500.085 | 2 | 2 | 2 | |||
| 3 | Двері | 22.5000.100 | 2 | 2 | 3 | |||
| 3 | Двері | 22.5000.100-01 | 3 | |||||
| 4 | Окантовка вікна | 22.5920.000 | 2 | 2 | 4 | |||
| 4 | Окантовка вікна | 22.5920.000-01 | 4 | |||||
| 5 | Шнур розпірний | 10.1500.036-08 | 2 | 2 | 5 | |||
| 6 | Скло | 22.5000.001 | 4 | 4 | 6 | |||
| 7 | Дах | 22.5000.400 | 1 | 1 | 7 | |||
| 8 | Колесо рульове | А3ЛК-2140-3402015 | 1 | 1 | 8 | |||
| 9 | Горіх Mx, N. ГОСТ | [Гайка М12х1,25-6Н.8.45.019 ГОСТ 5915] | 1 | 1 | 9 | |||
| 10 | Окантовка вікна | 22.5930.000 | 1 | 1 | 10 | |||
| 10 | 22.5930.000-01 | 22.5930.000-01 | 10 | |||||
| 11 | Шнур розпірний | 10.1500.036-09 | 2 | 2 | 11 | |||
| 12 | Вікно | 22.5000.200 | 1 | 1 | 12 | |||
| 13 | Скло | 22.5000.002 | 2 | 2 | 13 | |||
| 14 | Шнур розпірний | 10.1500.036-06 | 2 | 2 | 14 | |||
| 15 | Каркас кабіни | 69.5100.000 | 1 | 1 | 15 | |||
| 16 | Облицювання | 22.5000.013 | 1 | 1 | 16 | |||
| 17 | Облицювання | 22.5000.017 | 2 | 2 | 17 | |||
| 18 | Облицювання | 22.5000.016 | 2 | 2 | 18 | |||
| 19 | Болт М-х ГОСТ | [Болт М6-6gх12.58.019 ГОСТ 7798] | 35 | 35 | 19 | |||
| 20 | Шайба ГОСТ | [Шайба 6.04.019 ГОСТ 11371] | 10 | 10 | 20 | |||
| 21 | Ущільнювач | 22.5000.034 | 2 | 2 | 21 | |||
| 22 | Шайба G. ГОСТ | [Шайба 6.65Г.019 ГОСТ 6402] | 61 | 61 | 22 | |||
| 23 | Облицювання | 22.5000.018 | 1 | 1 | 23 | |||
| 23 | Облицювання | 22.5000.018-01 | 1 | 1 | 23 | |||
| 24 | Горіх МН. ГОСТ | [Гайка М6-6Н.5.019 ГОСТ 5915] | 6 | 6 | 24 | |||
| 25 | Болт М-х ГОСТ | [Болт М8-6gх16.58.019 ГОСТ 7798] | 20 | 20 | 25 | |||
| 26 | Кронштейн | 69.5000.006 | 2 | 2 | 26 | |||
| 27 | Сидіння | К В А 100/u-Sеr1еs | 1 | 1 | 27 | |||
| 28 | Болт Mx за ГОСТ | [Болт М8-64х20.58.019 ГОСТ 7798] | 15 | 15 | 28 | |||
| 29 | Шайба G. ГОСТ | [Шайба 8.65Г.019 ГОСТ 6402] | 49 | 49 | 29 | |||
| 30 | Заглушка | 69.5000.001 | 1 | 1 | 30 | |||
| 31 | Опалювач | 3-1813-019А | 1 | 1 | 31 | |||
| 32 | Болт М-М ГОСТ | [Болт М6-М16.58.019 ГОСТ 7798] | 11 | 11 | 32 | |||
| 33 | Кришка | 22.5000.043 | 1 | 1 | 33 | |||
| 34 | Ось | 22.5000.009 | 4 | 4 | 34 | |||
| 35 | Штифт __NT__0__х__NT__1__Г ГОСТ __NT__2__ | [Штифт 3х20.65Г ГОСТ 14229] | 4 | 4 | 35 | |||
| 36 | Килимок | 22.5000.026 | 1 | 1 | 36 | |||
| 37 | Ізолятор | 22.5000.027 | 1 | 1 | 37 | |||
| 38 | Ущільнювач | 22.5000.034-01 | 1 | 1 | 38 | |||
| 39 | Кришка | 22.5000.042 | 1 | 1 | 39 | |||
| 40 | Шплінт х ГОСТ | [Шплинт 2,5х32.019 ГОСТ 397] | 2 | 2 | 40 | |||
| 41 | Шайба ГОСТ | [Шайба 12.04.019 ГОСТ 11371] | 2 | 2 | 41 | |||
| 42 | Ось | 69.5700.001 | 1 | 1 | 42 | |||
| 43 | Тарілка | 69.5701.000 | 1 | 1 | 43 | |||
| 44 | Кришка | 69.5702.000 | 1 | 1 | 44 | |||
| 45 | Шайба | 22.5000.045 | 4 | 4 | 45 | |||
| 46 | Шайба | 22.5000.044 | 4 | 4 | 46 | |||
| 47 | Болт М-х ГОСТ | [Болт М16-6gх18.58.019 ГОСТ 7798] | 4 | 4 | 47 | |||
| 48 | Обмежувач | 69.5000.200 | 2 | 2 | 48 | |||
| 49 | Рукав гофрований х ТУ | [Рукав гофрированный 50х1800 ТУ 38-105803] | 1 | 1 | 49 | |||
| 50 | Скло | 22.5000.003 | 2 | 2 | 50 | |||
| 51 | Окантовка вікна | 22.5900.000 | 1 | 1 | 51 | |||
| 52 | Окантовка вікна | 22.5900.000-01 | 1 | 1 | 52 | |||
| 52 | __NT__0__ Встановлення замка | 22.5000.700 | 1 | 1 | 52 |
