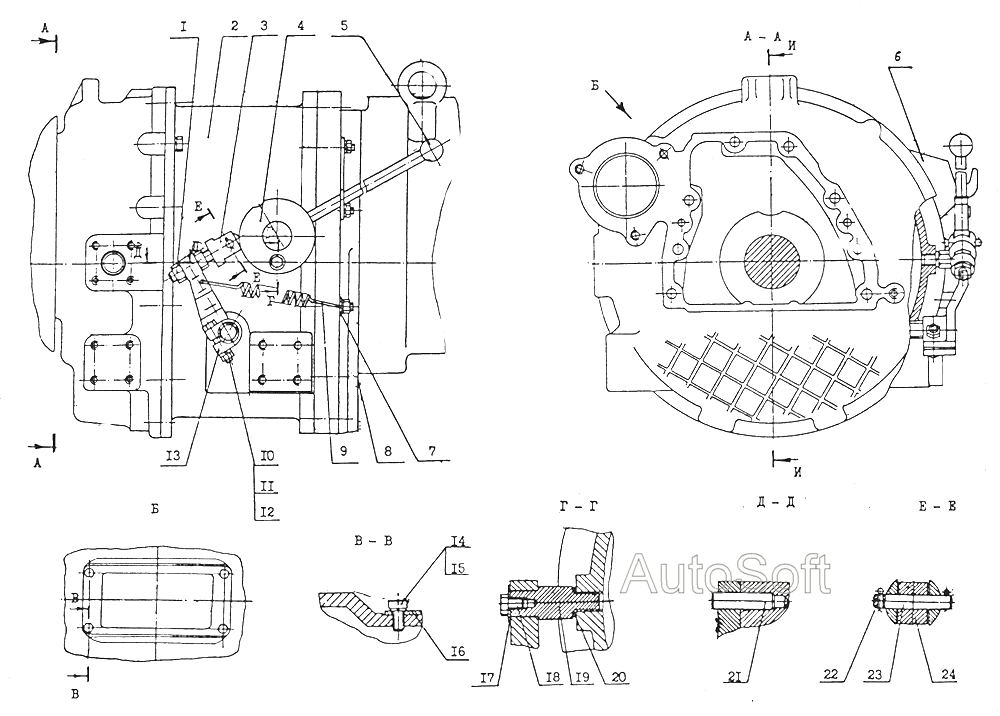

Встановлення насоса
100%
Назва деталі
Встановлення насоса
Заводський номер
40.3801.000
Кількість на модель
№
Назва деталі
Горіх
Заводський номер
5916.16
Кількість на модель
2
№
1
Назва деталі
Картер муфти зчеплення
Заводський номер
40.3801.001
Кількість на модель
2
№
2
Назва деталі
Тримач
Заводський номер
40.3801.007
Кількість на модель
1
№
3
Назва деталі
Важіль
Заводський номер
40.3801.100
Кількість на модель
1
№
4
Назва деталі
Ручка П30
Заводський номер
2.Д61.16
Кількість на модель
1
№
5
Назва деталі
Планка
Заводський номер
40.3801.012
Кількість на модель
1
№
6
Назва деталі
Тарілка
Заводський номер
10.0900.036
Кількість на модель
1
№
7
Назва деталі
Головка
Заводський номер
10.0814.003
Кількість на модель
2
№
8
Назва деталі
Пружина
Заводський номер
10.0808.012
Кількість на модель
1
№
9
Назва деталі
Болт
Заводський номер
7798.12.60
Кількість на модель
1
№
10
Назва деталі
Горіх
Заводський номер
5915.12
Кількість на модель
5
№
11
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
17
№
12
Назва деталі
Важіль
Заводський номер
40.3801.002
Кількість на модель
1
№
13
Назва деталі
гвинт
Заводський номер
7798.6.16
Кількість на модель
4
№
14
Назва деталі
Шайба
Заводський номер
6402.6
Кількість на модель
4
№
15
Назва деталі
Кришка
Заводський номер
40.3801.011
Кількість на модель
1
№
16
Назва деталі
Шайба
Заводський номер
6958.8
Кількість на модель
1
№
17
Назва деталі
Болт
Заводський номер
7798.8.10
Кількість на модель
1
№
18
Назва деталі
Стійка
Заводський номер
40.3801.004
Кількість на модель
1
№
19
Назва деталі
Шайба
Заводський номер
6402.14
Кількість на модель
3
№
20
Назва деталі
Штифт
Заводський номер
3128.12.50
Кількість на модель
2
№
21
Назва деталі
Шплінт
Заводський номер
397.3,2.20
Кількість на модель
2
№
22
Назва деталі
Ось
Заводський номер
40.3801.006
Кількість на модель
1
№
23
Назва деталі
Відеоролик
Заводський номер
40.3801.003
Кількість на модель
1
№
24
Назва деталі
Болт
Заводський номер
7798.12.35
Кількість на модель
16
№
25
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
12
№
27
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
12
№
28
Назва деталі
Шпилька
Заводський номер
22032.10.55
Кількість на модель
12
№
29
Назва деталі
Подвійний насос 321.224.00.000-14.00У1
Заводський номер
22.017.41
Кількість на модель
1
№
30
Назва деталі
ВАЛ
Заводський номер
40.3801.009
Кількість на модель
1
№
31
Назва деталі
Корпус подшипника
Заводський номер
14.2132.1
Кількість на модель
1
№
32
Назва деталі
Фіксатор
Заводський номер
14.2177
Кількість на модель
1
№
33
Назва деталі
Валик вилки
Заводський номер
14.2125.1
Кількість на модель
1
№
34
Назва деталі
Вимикач
Заводський номер
14.2124.2A
Кількість на модель
1
№
35
Назва деталі
Болт
Заводський номер
7796.14.40
Кількість на модель
2
№
36
Назва деталі
Муфта вимкнення
Заводський номер
20.21С2
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення насоса | 40.3801.000 | |||||||
| 1 | Горіх | 5916.16 | 2 | 2 | 1 | |||
| 2 | Картер муфти зчеплення | 40.3801.001 | 2 | 2 | 2 | |||
| 3 | Тримач | 40.3801.007 | 1 | 1 | 3 | |||
| 4 | Важіль | 40.3801.100 | 1 | 1 | 4 | |||
| 5 | Ручка П30 | 2.Д61.16 | 1 | 1 | 5 | |||
| 6 | Планка | 40.3801.012 | 1 | 1 | 6 | |||
| 7 | Тарілка | 10.0900.036 | 1 | 1 | 7 | |||
| 8 | Головка | 10.0814.003 | 2 | 2 | 8 | |||
| 9 | Пружина | 10.0808.012 | 1 | 1 | 9 | |||
| 10 | Болт | 7798.12.60 | 1 | 1 | 10 | |||
| 11 | Горіх | 5915.12 | 5 | 5 | 11 | |||
| 12 | Шайба | 6402.12 | 17 | 17 | 12 | |||
| 13 | Важіль | 40.3801.002 | 1 | 1 | 13 | |||
| 14 | гвинт | 7798.6.16 | 4 | 4 | 14 | |||
| 15 | Шайба | 6402.6 | 4 | 4 | 15 | |||
| 16 | Кришка | 40.3801.011 | 1 | 1 | 16 | |||
| 17 | Шайба | 6958.8 | 1 | 1 | 17 | |||
| 18 | Болт | 7798.8.10 | 1 | 1 | 18 | |||
| 19 | Стійка | 40.3801.004 | 1 | 1 | 19 | |||
| 20 | Шайба | 6402.14 | 3 | 3 | 20 | |||
| 21 | Штифт | 3128.12.50 | 2 | 2 | 21 | |||
| 22 | Шплінт | 397.3,2.20 | 2 | 2 | 22 | |||
| 23 | Ось | 40.3801.006 | 1 | 1 | 23 | |||
| 24 | Відеоролик | 40.3801.003 | 1 | 1 | 24 | |||
| 25 | Болт | 7798.12.35 | 16 | 16 | 25 | |||
| 27 | Горіх | 5915.10 | 12 | 12 | 27 | |||
| 28 | Шайба | 6402.10 | 12 | 12 | 28 | |||
| 29 | Шпилька | 22032.10.55 | 12 | 12 | 29 | |||
| 30 | Подвійний насос 321.224.00.000-14.00У1 | 22.017.41 | 1 | 1 | 30 | |||
| 31 | ВАЛ | 40.3801.009 | 1 | 1 | 31 | |||
| 32 | Корпус подшипника | 14.2132.1 | 1 | 1 | 32 | |||
| 33 | Фіксатор | 14.2177 | 1 | 1 | 33 | |||
| 34 | Валик вилки | 14.2125.1 | 1 | 1 | 34 | |||
| 35 | Вимикач | 14.2124.2A | 1 | 1 | 35 | |||
| 36 | Болт | 7796.14.40 | 2 | 2 | 36 | |||
| 37 | Муфта вимкнення | 20.21С2 | 1 | 1 | 37 |
