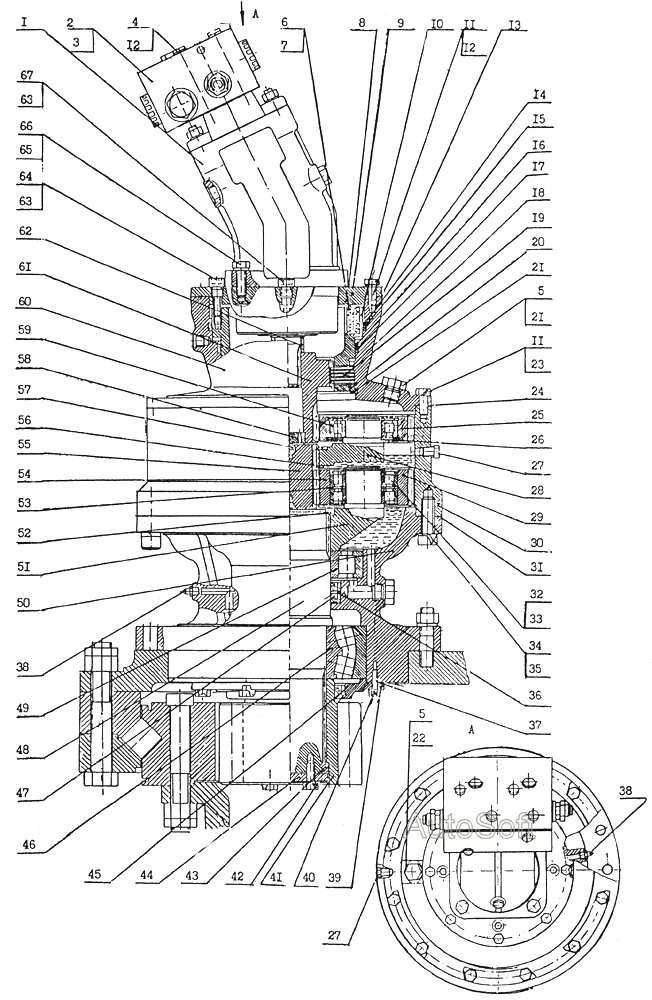

57.1300.000 Привід повороту
100%
Назва деталі
__NT__0__ Привід повороту
Заводський номер
57.1300.000
Кількість на модель
№
Назва деталі
Гідромотор __NT__0__
Заводський номер
3102.56-00
Кількість на модель
1
№
1
Назва деталі
Блок клапанів
Заводський номер
21.1300.100
Кількість на модель
1
№
2
Назва деталі
Кільце
Заводський номер
18829.030.035.30.2.2
Кількість на модель
2
№
3
Назва деталі
гвинт
Заводський номер
11738.10.100
Кількість на модель
4
№
4
Назва деталі
Корок
Заводський номер
02.1500.033
Кількість на модель
2
№
5
Назва деталі
Пружина
Заводський номер
21.1300.014
Кількість на модель
12
№
6
Назва деталі
Пружина
Заводський номер
21.1300.015
Кількість на модель
12
№
7
Назва деталі
Прокладка
Заводський номер
57.1300.024
Кількість на модель
1
№
8
Назва деталі
Фланець
Заводський номер
21.1300.016
Кількість на модель
1
№
9
Назва деталі
Поршень
Заводський номер
21.1300.012
Кількість на модель
1
№
10
Назва деталі
Пластина
Заводський номер
57.1300.027
Кількість на модель
6
№
11
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
12
№
12
Назва деталі
Прокладка
Заводський номер
57.1300.025
Кількість на модель
1
№
13
Назва деталі
Кільце
Заводський номер
21.1300.026-01
Кількість на модель
2
№
14
Назва деталі
Кільце
Заводський номер
18829.185.195.58.2.2
Кількість на модель
1
№
15
Назва деталі
Кільце
Заводський номер
21.1300.026
Кількість на модель
2
№
16
Назва деталі
Кільце
Заводський номер
18829.170.180.58.2.2
Кількість на модель
1
№
17
Назва деталі
Ведучий диск
Заводський номер
27.1713.014
Кількість на модель
6
№
18
Назва деталі
Ведений диск
Заводський номер
27.1713.030
Кількість на модель
5
№
19
Назва деталі
Опорне кільце
Заводський номер
21.1300.009
Кількість на модель
1
№
20
Назва деталі
Кільце
Заводський номер
13941.165
Кількість на модель
1
№
21
Назва деталі
Кільце
Заводський номер
18829.018.022.25.2.2
Кількість на модель
2
№
22
Назва деталі
Болт
Заводський номер
7798.10.25
Кількість на модель
28
№
23
Назва деталі
Прокладка
Заводський номер
57.1300.025-01
Кількість на модель
1
№
24
Назва деталі
Супутник
Заводський номер
57.1300.017
Кількість на модель
3
№
25
Назва деталі
Кільце
Заводський номер
13941.85
Кількість на модель
9
№
26
Назва деталі
Затор
Заводський номер
57.1300.022
Кількість на модель
1
№
27
Назва деталі
Посібник
Заводський номер
57.1300.040
Кількість на модель
1
№
28
Назва деталі
Супутник
Заводський номер
57.1300.006
Кількість на модель
3
№
29
Назва деталі
Коронне колесо
Заводський номер
57.1300.004
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
57.1300.025-02
Кількість на модель
1
№
31
Назва деталі
Кільце
Заводський номер
21.1300.007
Кількість на модель
9
№
32
Назва деталі
Кільце
Заводський номер
13942.45
Кількість на модель
6
№
33
Назва деталі
Пластина
Заводський номер
57.1300.026
Кількість на модель
8
№
34
Назва деталі
гвинт
Заводський номер
7796.16.50
Кількість на модель
16
№
35
Назва деталі
Кільце
Заводський номер
57.1300.023
Кількість на модель
1
№
36
Назва деталі
Прокладка
Заводський номер
10.1300.011
Кількість на модель
1
№
37
Назва деталі
Маслянка
Заводський номер
19853.1.2
Кількість на модель
1
№
38
Назва деталі
Кришка
Заводський номер
10.1300.017
Кількість на модель
1
№
39
Назва деталі
Шайба
Заводський номер
13463.10
Кількість на модель
6
№
40
Назва деталі
Шестерня
Заводський номер
40.1300.041
Кількість на модель
1
№
41
Назва деталі
Упорна пластина
Заводський номер
40.1300.022
Кількість на модель
1
№
42
Назва деталі
КІЛЬЦО
Заводський номер
40.1300.009
Кількість на модель
1
№
43
Назва деталі
Шайба
Заводський номер
40.1300.008
Кількість на модель
1
№
44
Назва деталі
Манжета
Заводський номер
8752.1.2.110.135
Кількість на модель
1
№
45
Назва деталі
Подшипник
Заводський номер
5721.3618
Кількість на модель
1
№
46
Назва деталі
Манжета
Заводський номер
8752.1.2.100.125
Кількість на модель
2
№
47
Назва деталі
Вал
Заводський номер
57.1300.001
Кількість на модель
1
№
48
Назва деталі
Подшипник
Заводський номер
8328.42220A
Кількість на модель
1
№
49
Назва деталі
Склянка
Заводський номер
57.1300.002
Кількість на модель
№
50
Назва деталі
Посібник
Заводський номер
57.1300.030
Кількість на модель
1
№
51
Назва деталі
Кільце
Заводський номер
13940.88
Кількість на модель
1
№
52
Назва деталі
Кільце
Заводський номер
21.1300.005
Кількість на модель
3
№
53
Назва деталі
Подшипник
Заводський номер
8328.12209A
Кількість на модель
6
№
54
Назва деталі
Сонячна шестерня
Заводський номер
57.1300.019
Кількість на модель
1
№
55
Назва деталі
Кільце
Заводський номер
13940.72
Кількість на модель
2
№
56
Назва деталі
М'яч
Заводський номер
3722.15.081-60
Кількість на модель
1
№
57
Назва деталі
Опора
Заводський номер
57.1300.021
Кількість на модель
1
№
58
Назва деталі
Подшипник
Заводський номер
8328.92209A
Кількість на модель
3
№
59
Назва деталі
Корпус
Заводський номер
57.1300.013
Кількість на модель
1
№
60
Назва деталі
Шестерня
Заводський номер
57.1300.018-01
Кількість на модель
1
№
61
Назва деталі
Втулка
Заводський номер
21.1300.011-01
Кількість на модель
1
№
62
Назва деталі
Кільце
Заводський номер
18829.012.016.25.2.2
Кількість на модель
4
№
63
Назва деталі
Затор
Заводський номер
57.1300.008
Кількість на модель
1
№
64
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
4
№
65
Назва деталі
Болт
Заводський номер
7798.12.35
Кількість на модель
4
№
66
Назва деталі
Затор
Заводський номер
57.1300.003
Кількість на модель
3
№
67
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__0__ Привід повороту | 57.1300.000 | |||||||
| 1 | Гідромотор __NT__0__ | 3102.56-00 | 1 | 1 | 1 | |||
| 2 | Блок клапанів | 21.1300.100 | 1 | 1 | 2 | |||
| 3 | Кільце | 18829.030.035.30.2.2 | 2 | 2 | 3 | |||
| 4 | гвинт | 11738.10.100 | 4 | 4 | 4 | |||
| 5 | Корок | 02.1500.033 | 2 | 2 | 5 | |||
| 6 | Пружина | 21.1300.014 | 12 | 12 | 6 | |||
| 7 | Пружина | 21.1300.015 | 12 | 12 | 7 | |||
| 8 | Прокладка | 57.1300.024 | 1 | 1 | 8 | |||
| 9 | Фланець | 21.1300.016 | 1 | 1 | 9 | |||
| 10 | Поршень | 21.1300.012 | 1 | 1 | 10 | |||
| 11 | Пластина | 57.1300.027 | 6 | 6 | 11 | |||
| 12 | Шайба | 6402.10 | 12 | 12 | 12 | |||
| 13 | Прокладка | 57.1300.025 | 1 | 1 | 13 | |||
| 14 | Кільце | 21.1300.026-01 | 2 | 2 | 14 | |||
| 15 | Кільце | 18829.185.195.58.2.2 | 1 | 1 | 15 | |||
| 16 | Кільце | 21.1300.026 | 2 | 2 | 16 | |||
| 17 | Кільце | 18829.170.180.58.2.2 | 1 | 1 | 17 | |||
| 18 | Ведучий диск | 27.1713.014 | 6 | 6 | 18 | |||
| 19 | Ведений диск | 27.1713.030 | 5 | 5 | 19 | |||
| 20 | Опорне кільце | 21.1300.009 | 1 | 1 | 20 | |||
| 21 | Кільце | 13941.165 | 1 | 1 | 21 | |||
| 22 | Кільце | 18829.018.022.25.2.2 | 2 | 2 | 22 | |||
| 23 | Болт | 7798.10.25 | 28 | 28 | 23 | |||
| 24 | Прокладка | 57.1300.025-01 | 1 | 1 | 24 | |||
| 25 | Супутник | 57.1300.017 | 3 | 3 | 25 | |||
| 26 | Кільце | 13941.85 | 9 | 9 | 26 | |||
| 27 | Затор | 57.1300.022 | 1 | 1 | 27 | |||
| 28 | Посібник | 57.1300.040 | 1 | 1 | 28 | |||
| 29 | Супутник | 57.1300.006 | 3 | 3 | 29 | |||
| 30 | Коронне колесо | 57.1300.004 | 1 | 1 | 30 | |||
| 31 | Прокладка | 57.1300.025-02 | 1 | 1 | 31 | |||
| 32 | Кільце | 21.1300.007 | 9 | 9 | 32 | |||
| 33 | Кільце | 13942.45 | 6 | 6 | 33 | |||
| 34 | Пластина | 57.1300.026 | 8 | 8 | 34 | |||
| 35 | гвинт | 7796.16.50 | 16 | 16 | 35 | |||
| 36 | Кільце | 57.1300.023 | 1 | 1 | 36 | |||
| 37 | Прокладка | 10.1300.011 | 1 | 1 | 37 | |||
| 38 | Маслянка | 19853.1.2 | 1 | 1 | 38 | |||
| 39 | Кришка | 10.1300.017 | 1 | 1 | 39 | |||
| 40 | Шайба | 13463.10 | 6 | 6 | 40 | |||
| 41 | Шестерня | 40.1300.041 | 1 | 1 | 41 | |||
| 42 | Упорна пластина | 40.1300.022 | 1 | 1 | 42 | |||
| 43 | КІЛЬЦО | 40.1300.009 | 1 | 1 | 43 | |||
| 44 | Шайба | 40.1300.008 | 1 | 1 | 44 | |||
| 45 | Манжета | 8752.1.2.110.135 | 1 | 1 | 45 | |||
| 46 | Подшипник | 5721.3618 | 1 | 1 | 46 | |||
| 47 | Манжета | 8752.1.2.100.125 | 2 | 2 | 47 | |||
| 48 | Вал | 57.1300.001 | 1 | 1 | 48 | |||
| 49 | Подшипник | 8328.42220A | 1 | 1 | 49 | |||
| 50 | Склянка | 57.1300.002 | 50 | |||||
| 51 | Посібник | 57.1300.030 | 1 | 1 | 51 | |||
| 52 | Кільце | 13940.88 | 1 | 1 | 52 | |||
| 53 | Кільце | 21.1300.005 | 3 | 3 | 53 | |||
| 54 | Подшипник | 8328.12209A | 6 | 6 | 54 | |||
| 55 | Сонячна шестерня | 57.1300.019 | 1 | 1 | 55 | |||
| 56 | Кільце | 13940.72 | 2 | 2 | 56 | |||
| 57 | М'яч | 3722.15.081-60 | 1 | 1 | 57 | |||
| 58 | Опора | 57.1300.021 | 1 | 1 | 58 | |||
| 59 | Подшипник | 8328.92209A | 3 | 3 | 59 | |||
| 60 | Корпус | 57.1300.013 | 1 | 1 | 60 | |||
| 61 | Шестерня | 57.1300.018-01 | 1 | 1 | 61 | |||
| 62 | Втулка | 21.1300.011-01 | 1 | 1 | 62 | |||
| 63 | Кільце | 18829.012.016.25.2.2 | 4 | 4 | 63 | |||
| 64 | Затор | 57.1300.008 | 1 | 1 | 64 | |||
| 65 | Шайба | 6402.12 | 4 | 4 | 65 | |||
| 66 | Болт | 7798.12.35 | 4 | 4 | 66 | |||
| 67 | Затор | 57.1300.003 | 3 | 3 | 67 |
