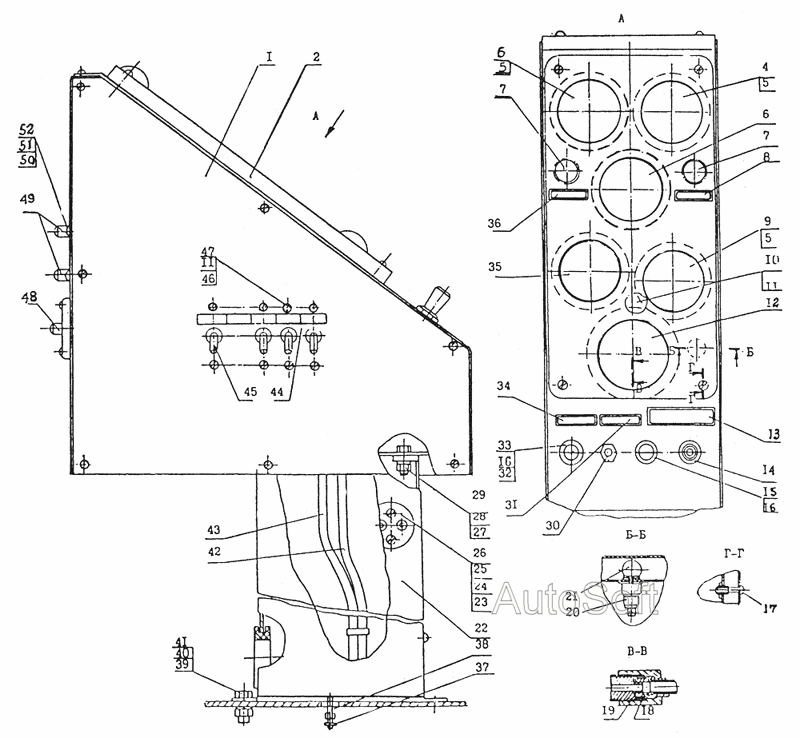

Панель приладів
100%
Назва деталі
Панель приладів
Заводський номер
19.3806.000
Кількість на модель
№
Назва деталі
Корпус
Заводський номер
49.0822.100-01
Кількість на модель
1
№
1
Назва деталі
Кришка
Заводський номер
49.0822.007
Кількість на модель
1
№
2
Назва деталі
Приймач покажчика температури
Заводський номер
УК133-В
Кількість на модель
1
№
3
Назва деталі
Приймач покажчика температури
Заводський номер
УК133-М
Кількість на модель
1
№
4
Назва деталі
Патрон лампи
Заводський номер
ЛВ211-329
Кількість на модель
3
№
5
Назва деталі
Покажчик палива
Заводський номер
УБ126
Кількість на модель
1
№
6
Назва деталі
Ліхтар контрольної лампи
Заводський номер
121.3803
Кількість на модель
2
№
7
Назва деталі
Вказівна пластина
Заводський номер
49.0822.005-02
Кількість на модель
1
№
8
Назва деталі
Покажчик масла
Заводський номер
МД219
Кількість на модель
1
№
9
Назва деталі
Гвинт
Заводський номер
17473.4.12
Кількість на модель
1
№
10
Назва деталі
Горіх
Заводський номер
5916.4
Кількість на модель
9
№
11
Назва деталі
Покажчик струму
Заводський номер
АП-170
Кількість на модель
1
№
12
Назва деталі
Вказівна пластина
Заводський номер
49.0822.011-02
Кількість на модель
1
№
13
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
П300
Кількість на модель
1
№
15
Назва деталі
Гайка
Заводський номер
15522.12
Кількість на модель
2
№
16
Назва деталі
Гвинт
Заводський номер
17473.5.16
Кількість на модель
4
№
17
Назва деталі
Втулка
Заводський номер
49.0822.012
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
10.0814.005
Кількість на модель
3
№
19
Назва деталі
Патрон лампи ПП
Заводський номер
ПП158
Кількість на модель
2
№
20
Назва деталі
Лампа
Заводський номер
A12-1
Кількість на модель
5
№
21
Назва деталі
Стійка
Заводський номер
49.0822.500
Кількість на модель
1
№
22
Назва деталі
Диск
Заводський номер
6402.3
Кількість на модель
2
№
23
Назва деталі
Горіх
Заводський номер
5916.3
Кількість на модель
2
№
24
Назва деталі
Гвинт
Заводський номер
17475.3.25
Кількість на модель
2
№
25
Назва деталі
Розетка
Заводський номер
47K
Кількість на модель
1
№
26
Назва деталі
Шайба
Заводський номер
6402.6
Кількість на модель
4
№
27
Назва деталі
Горіх
Заводський номер
5915.6
Кількість на модель
4
№
28
Назва деталі
гвинт
Заводський номер
7798.6.16
Кількість на модель
4
№
29
Назва деталі
Вимикач
Заводський номер
BK322
Кількість на модель
1
№
30
Назва деталі
Вказівна пластина
Заводський номер
10.814.012-02
Кількість на модель
1
№
31
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
П300-Б
Кількість на модель
1
№
32
Назва деталі
Головка
Заводський номер
10.0814.003
Кількість на модель
2
№
33
Назва деталі
Вказівна пластина
Заводський номер
10.0814.011-02
Кількість на модель
1
№
34
Назва деталі
Манометр
Заводський номер
МД-103
Кількість на модель
1
№
35
Назва деталі
Вказівна пластина
Заводський номер
49.0822.006-02
Кількість на модель
1
№
36
Назва деталі
Штуцер
Заводський номер
10.0900.018
Кількість на модель
1
№
37
Назва деталі
Встановлення труби манометра
Заводський номер
10.0814.600
Кількість на модель
1
№
38
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
4
№
39
Назва деталі
Горіх
Заводський номер
5915.8
Кількість на модель
4
№
40
Назва деталі
Болт
Заводський номер
7798.8.20
Кількість на модель
4
№
41
Назва деталі
Трубка манометра
Заводський номер
10.0814.220
Кількість на модель
1
№
42
Назва деталі
Трубка манометра
Заводський номер
49.0822.700
Кількість на модель
1
№
43
Назва деталі
Платівка
Заводський номер
19.3806.001
Кількість на модель
1
№
44
Назва деталі
Вимикач
Заводський номер
46.3710
Кількість на модель
1
№
45
Назва деталі
Шайба
Заводський номер
6402.4
Кількість на модель
9
№
46
Назва деталі
Гвинт
Заводський номер
17473.4.10
Кількість на модель
8
№
47
Назва деталі
Реле
Заводський номер
PC65
Кількість на модель
1
№
48
Назва деталі
Термобіметалевий запобіжник
Заводський номер
Пр2-Б
Кількість на модель
4
№
49
Назва деталі
Шайба
Заводський номер
6402.5
Кількість на модель
8
№
50
Назва деталі
Горіх
Заводський номер
5927.5
Кількість на модель
8
№
51
Назва деталі
Гвинт
Заводський номер
17473.5.20
Кількість на модель
8
№
52
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Панель приладів | 19.3806.000 | |||||||
| 1 | Корпус | 49.0822.100-01 | 1 | 1 | 1 | |||
| 2 | Кришка | 49.0822.007 | 1 | 1 | 2 | |||
| 3 | Приймач покажчика температури | УК133-В | 1 | 1 | 3 | |||
| 4 | Приймач покажчика температури | УК133-М | 1 | 1 | 4 | |||
| 5 | Патрон лампи | ЛВ211-329 | 3 | 3 | 5 | |||
| 6 | Покажчик палива | УБ126 | 1 | 1 | 6 | |||
| 7 | Ліхтар контрольної лампи | 121.3803 | 2 | 2 | 7 | |||
| 8 | Вказівна пластина | 49.0822.005-02 | 1 | 1 | 8 | |||
| 9 | Покажчик масла | МД219 | 1 | 1 | 9 | |||
| 10 | Гвинт | 17473.4.12 | 1 | 1 | 10 | |||
| 11 | Горіх | 5916.4 | 9 | 9 | 11 | |||
| 12 | Покажчик струму | АП-170 | 1 | 1 | 12 | |||
| 13 | Вказівна пластина | 49.0822.011-02 | 1 | 1 | 13 | |||
| 15 | ПЕРЕКЛЮЧАТЕЛЬ | П300 | 1 | 1 | 15 | |||
| 16 | Гайка | 15522.12 | 2 | 2 | 16 | |||
| 17 | Гвинт | 17473.5.16 | 4 | 4 | 17 | |||
| 18 | Втулка | 49.0822.012 | 1 | 1 | 18 | |||
| 19 | Прокладка | 10.0814.005 | 3 | 3 | 19 | |||
| 20 | Патрон лампи ПП | ПП158 | 2 | 2 | 20 | |||
| 21 | Лампа | A12-1 | 5 | 5 | 21 | |||
| 22 | Стійка | 49.0822.500 | 1 | 1 | 22 | |||
| 23 | Диск | 6402.3 | 2 | 2 | 23 | |||
| 24 | Горіх | 5916.3 | 2 | 2 | 24 | |||
| 25 | Гвинт | 17475.3.25 | 2 | 2 | 25 | |||
| 26 | Розетка | 47K | 1 | 1 | 26 | |||
| 27 | Шайба | 6402.6 | 4 | 4 | 27 | |||
| 28 | Горіх | 5915.6 | 4 | 4 | 28 | |||
| 29 | гвинт | 7798.6.16 | 4 | 4 | 29 | |||
| 30 | Вимикач | BK322 | 1 | 1 | 30 | |||
| 31 | Вказівна пластина | 10.814.012-02 | 1 | 1 | 31 | |||
| 32 | ПЕРЕКЛЮЧАТЕЛЬ | П300-Б | 1 | 1 | 32 | |||
| 33 | Головка | 10.0814.003 | 2 | 2 | 33 | |||
| 34 | Вказівна пластина | 10.0814.011-02 | 1 | 1 | 34 | |||
| 35 | Манометр | МД-103 | 1 | 1 | 35 | |||
| 36 | Вказівна пластина | 49.0822.006-02 | 1 | 1 | 36 | |||
| 37 | Штуцер | 10.0900.018 | 1 | 1 | 37 | |||
| 38 | Встановлення труби манометра | 10.0814.600 | 1 | 1 | 38 | |||
| 39 | Шайба | 6402.8 | 4 | 4 | 39 | |||
| 40 | Горіх | 5915.8 | 4 | 4 | 40 | |||
| 41 | Болт | 7798.8.20 | 4 | 4 | 41 | |||
| 42 | Трубка манометра | 10.0814.220 | 1 | 1 | 42 | |||
| 43 | Трубка манометра | 49.0822.700 | 1 | 1 | 43 | |||
| 44 | Платівка | 19.3806.001 | 1 | 1 | 44 | |||
| 45 | Вимикач | 46.3710 | 1 | 1 | 45 | |||
| 46 | Шайба | 6402.4 | 9 | 9 | 46 | |||
| 47 | Гвинт | 17473.4.10 | 8 | 8 | 47 | |||
| 48 | Реле | PC65 | 1 | 1 | 48 | |||
| 49 | Термобіметалевий запобіжник | Пр2-Б | 4 | 4 | 49 | |||
| 50 | Шайба | 6402.5 | 8 | 8 | 50 | |||
| 51 | Горіх | 5927.5 | 8 | 8 | 51 | |||
| 52 | Гвинт | 17473.5.20 | 8 | 8 | 52 |
