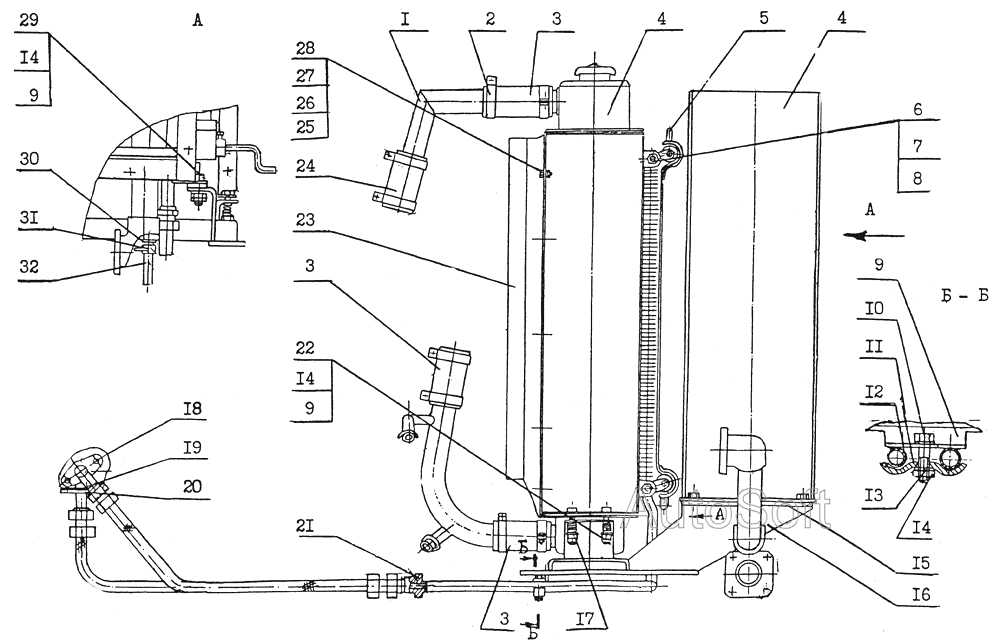

10.1213.000 Встановлення радіатора, калорифера та шторки
100%
Назва деталі
__NT__0__ Встановлення радіатора, калорифера та шторки
Заводський номер
10.1213.000
Кількість на модель
№
Назва деталі
Патрубок со штуцером
Заводський номер
49.1201.600
Кількість на модель
1
№
1
Назва деталі
Хомут
Заводський номер
10.1213.700
Кількість на модель
8
№
2
Назва деталі
Рукав
Заводський номер
10.1213.004-01
Кількість на модель
3
№
3
Назва деталі
обігрівач
Заводський номер
10.1213.300
Кількість на модель
1
№
4
Назва деталі
Встановлення шторки
Заводський номер
09.1206.000-01
Кількість на модель
1
№
5
Назва деталі
Болт
Заводський номер
7798.8.25
Кількість на модель
4
№
6
Назва деталі
Горіх
Заводський номер
5915.8
Кількість на модель
4
№
7
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
10
№
8
Назва деталі
Шайба
Заводський номер
11371.10
Кількість на модель
9
№
9
Назва деталі
Болт
Заводський номер
7798.10.30
Кількість на модель
1
№
10
Назва деталі
Труба__NT__0__
Заводський номер
10.1213.800-01
Кількість на модель
1
№
11
Назва деталі
Скоба
Заводський номер
03.6700.054
Кількість на модель
1
№
12
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
1
№
13
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
17
№
14
Назва деталі
Прокладка
Заводський номер
10.1212.001
Кількість на модель
2
№
15
Назва деталі
Опора
Заводський номер
10.1213.400
Кількість на модель
1
№
16
Назва деталі
Пружина
Заводський номер
02.1202.011
Кількість на модель
4
№
17
Назва деталі
Фланець
Заводський номер
10.1213.200
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
02.1202.014
Кількість на модель
2
№
19
Назва деталі
Фланець
Заводський номер
10.1213.600
Кількість на модель
1
№
20
Назва деталі
Труба__NT__0__
Заводський номер
10.1213.800
Кількість на модель
1
№
21
Назва деталі
Болт
Заводський номер
7798.10.60
Кількість на модель
1
№
22
Назва деталі
Дифузор
Заводський номер
10.1201.004
Кількість на модель
1
№
23
Назва деталі
Рукав
Заводський номер
10.1213.004
Кількість на модель
1
№
24
Назва деталі
Шайба
Заводський номер
6402.6
Кількість на модель
10
№
25
Назва деталі
Диск
Заводський номер
6958.A6.04
Кількість на модель
20
№
26
Назва деталі
Горіх
Заводський номер
5915.6
Кількість на модель
10
№
27
Назва деталі
гвинт
Заводський номер
7798.6.16
Кількість на модель
10
№
28
Назва деталі
Болт
Заводський номер
7798.10.45
Кількість на модель
4
№
29
Назва деталі
Перехідник
Заводський номер
02.1202.016
Кількість на модель
1
№
30
Назва деталі
Зливний кран
Заводський номер
KP-2
Кількість на модель
1
№
31
Назва деталі
Рукав
Заводський номер
10362.10x18,5-1,6
Кількість на модель
1
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__0__ Встановлення радіатора, калорифера та шторки | 10.1213.000 | |||||||
| 1 | Патрубок со штуцером | 49.1201.600 | 1 | 1 | 1 | |||
| 2 | Хомут | 10.1213.700 | 8 | 8 | 2 | |||
| 3 | Рукав | 10.1213.004-01 | 3 | 3 | 3 | |||
| 4 | обігрівач | 10.1213.300 | 1 | 1 | 4 | |||
| 5 | Встановлення шторки | 09.1206.000-01 | 1 | 1 | 5 | |||
| 6 | Болт | 7798.8.25 | 4 | 4 | 6 | |||
| 7 | Горіх | 5915.8 | 4 | 4 | 7 | |||
| 8 | Шайба | 6402.8 | 10 | 10 | 8 | |||
| 9 | Шайба | 11371.10 | 9 | 9 | 9 | |||
| 10 | Болт | 7798.10.30 | 1 | 1 | 10 | |||
| 11 | Труба__NT__0__ | 10.1213.800-01 | 1 | 1 | 11 | |||
| 12 | Скоба | 03.6700.054 | 1 | 1 | 12 | |||
| 13 | Шайба | 6402.10 | 1 | 1 | 13 | |||
| 14 | Горіх | 5915.10 | 17 | 17 | 14 | |||
| 15 | Прокладка | 10.1212.001 | 2 | 2 | 15 | |||
| 16 | Опора | 10.1213.400 | 1 | 1 | 16 | |||
| 17 | Пружина | 02.1202.011 | 4 | 4 | 17 | |||
| 18 | Фланець | 10.1213.200 | 1 | 1 | 18 | |||
| 19 | Прокладка | 02.1202.014 | 2 | 2 | 19 | |||
| 20 | Фланець | 10.1213.600 | 1 | 1 | 20 | |||
| 21 | Труба__NT__0__ | 10.1213.800 | 1 | 1 | 21 | |||
| 22 | Болт | 7798.10.60 | 1 | 1 | 22 | |||
| 23 | Дифузор | 10.1201.004 | 1 | 1 | 23 | |||
| 24 | Рукав | 10.1213.004 | 1 | 1 | 24 | |||
| 25 | Шайба | 6402.6 | 10 | 10 | 25 | |||
| 26 | Диск | 6958.A6.04 | 20 | 20 | 26 | |||
| 27 | Горіх | 5915.6 | 10 | 10 | 27 | |||
| 28 | гвинт | 7798.6.16 | 10 | 10 | 28 | |||
| 29 | Болт | 7798.10.45 | 4 | 4 | 29 | |||
| 30 | Перехідник | 02.1202.016 | 1 | 1 | 30 | |||
| 31 | Зливний кран | KP-2 | 1 | 1 | 31 | |||
| 32 | Рукав | 10362.10x18,5-1,6 | 1 | 1 | 32 |
