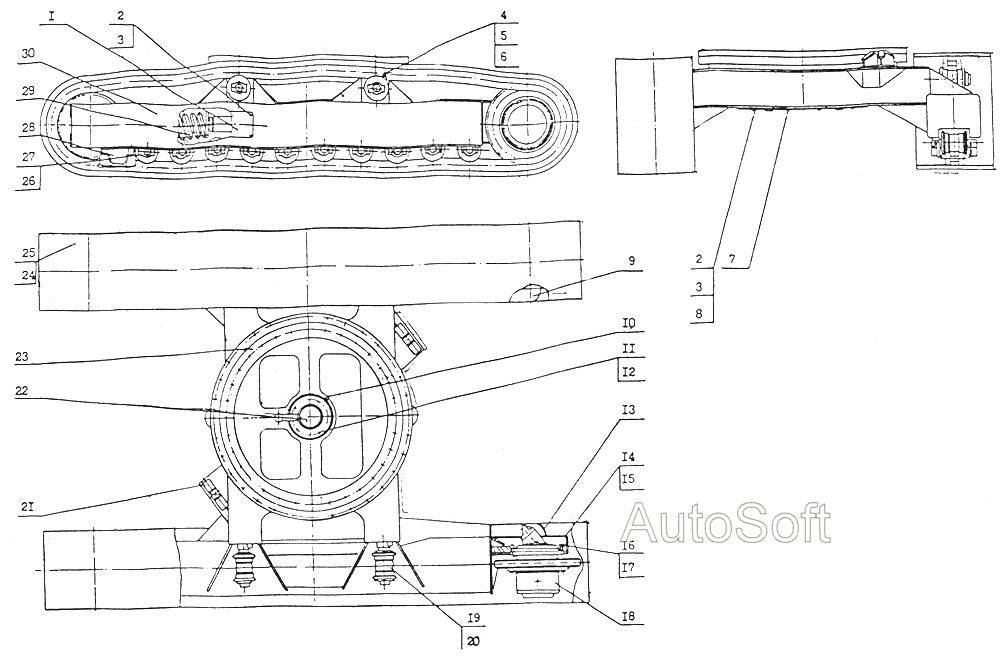

Гусеничний хід
100%
Назва деталі
Гусеничний хід
Заводський номер
58.1000.000
Кількість на модель
№
Назва деталі
Кришка
Заводський номер
33.1000.001
Кількість на модель
2
№
1
Назва деталі
гвинт
Заводський номер
7798.10.20
Кількість на модель
12
№
2
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
12
№
3
Назва деталі
Штифт
Заводський номер
58.1000.004
Кількість на модель
4
№
4
Назва деталі
Горіх
Заводський номер
5915.16
Кількість на модель
4
№
5
Назва деталі
Шайба
Заводський номер
13463.16
Кількість на модель
4
№
6
Назва деталі
Щиток
Заводський номер
58.1000.003
Кількість на модель
1
№
7
Назва деталі
Шайба
Заводський номер
11371.10
Кількість на модель
4
№
8
Назва деталі
Кожух
Заводський номер
58.1090.000
Кількість на модель
1
№
9
Назва деталі
Гідророзведення
Заводський номер
58.9120.000
Кількість на модель
1
№
10
Назва деталі
Болт
Заводський номер
7798.16.40
Кількість на модель
5
№
11
Назва деталі
Шайба
Заводський номер
6402.16
Кількість на модель
5
№
12
Назва деталі
Кожух
Заводський номер
58.1090.000-01
Кількість на модель
1
№
13
Назва деталі
Болт
Заводський номер
7798.8.25
Кількість на модель
18
№
14
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
18
№
15
Назва деталі
Стопорна планка
Заводський номер
58.1070.033-01
Кількість на модель
24
№
16
Назва деталі
гвинт
Заводський номер
7798.16.70
Кількість на модель
48
№
17
Назва деталі
__NT__0__ Привід гусеничного ходу
Заводський номер
62.1070.000
Кількість на модель
2
№
18
Назва деталі
Каток
Заводський номер
58.1080.000
Кількість на модель
4
№
19
Назва деталі
Каток
Заводський номер
58.1080.000-01
Кількість на модель
4
№
20
Назва деталі
Направляюча
Заводський номер
10.0101.029-02
Кількість на модель
2
№
21
Назва деталі
Колектор
Заводський номер
58.9060.000-01
Кількість на модель
1
№
22
Назва деталі
Опора
Заводський номер
22.008.141.90
Кількість на модель
1
№
23
Назва деталі
Гусениця
Заводський номер
58.1040.000
Кількість на модель
2
№
24
Назва деталі
Гусениця
Заводський номер
ЭО-4123В0105.000
Кількість на модель
2
№
25
Назва деталі
Болт
Заводський номер
7798.16.80
Кількість на модель
88
№
26
Назва деталі
Направляюча
Заводський номер
58.1060.000
Кількість на модель
4
№
28
Назва деталі
Механізм натягу
Заводський номер
58.1020.000
Кількість на модель
2
№
29
Назва деталі
Рама
Заводський номер
58.1010.000
Кількість на модель
1
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гусеничний хід | 58.1000.000 | |||||||
| 1 | Кришка | 33.1000.001 | 2 | 2 | 1 | |||
| 2 | гвинт | 7798.10.20 | 12 | 12 | 2 | |||
| 3 | Шайба | 6402.10 | 12 | 12 | 3 | |||
| 4 | Штифт | 58.1000.004 | 4 | 4 | 4 | |||
| 5 | Горіх | 5915.16 | 4 | 4 | 5 | |||
| 6 | Шайба | 13463.16 | 4 | 4 | 6 | |||
| 7 | Щиток | 58.1000.003 | 1 | 1 | 7 | |||
| 8 | Шайба | 11371.10 | 4 | 4 | 8 | |||
| 9 | Кожух | 58.1090.000 | 1 | 1 | 9 | |||
| 10 | Гідророзведення | 58.9120.000 | 1 | 1 | 10 | |||
| 11 | Болт | 7798.16.40 | 5 | 5 | 11 | |||
| 12 | Шайба | 6402.16 | 5 | 5 | 12 | |||
| 13 | Кожух | 58.1090.000-01 | 1 | 1 | 13 | |||
| 14 | Болт | 7798.8.25 | 18 | 18 | 14 | |||
| 15 | Шайба | 6402.8 | 18 | 18 | 15 | |||
| 16 | Стопорна планка | 58.1070.033-01 | 24 | 24 | 16 | |||
| 17 | гвинт | 7798.16.70 | 48 | 48 | 17 | |||
| 18 | __NT__0__ Привід гусеничного ходу | 62.1070.000 | 2 | 2 | 18 | |||
| 19 | Каток | 58.1080.000 | 4 | 4 | 19 | |||
| 20 | Каток | 58.1080.000-01 | 4 | 4 | 20 | |||
| 21 | Направляюча | 10.0101.029-02 | 2 | 2 | 21 | |||
| 22 | Колектор | 58.9060.000-01 | 1 | 1 | 22 | |||
| 23 | Опора | 22.008.141.90 | 1 | 1 | 23 | |||
| 24 | Гусениця | 58.1040.000 | 2 | 2 | 24 | |||
| 25 | Гусениця | ЭО-4123В0105.000 | 2 | 2 | 25 | |||
| 26 | Болт | 7798.16.80 | 88 | 88 | 26 | |||
| 28 | Направляюча | 58.1060.000 | 4 | 4 | 28 | |||
| 29 | Механізм натягу | 58.1020.000 | 2 | 2 | 29 | |||
| 30 | Рама | 58.1010.000 | 1 | 1 | 30 |
