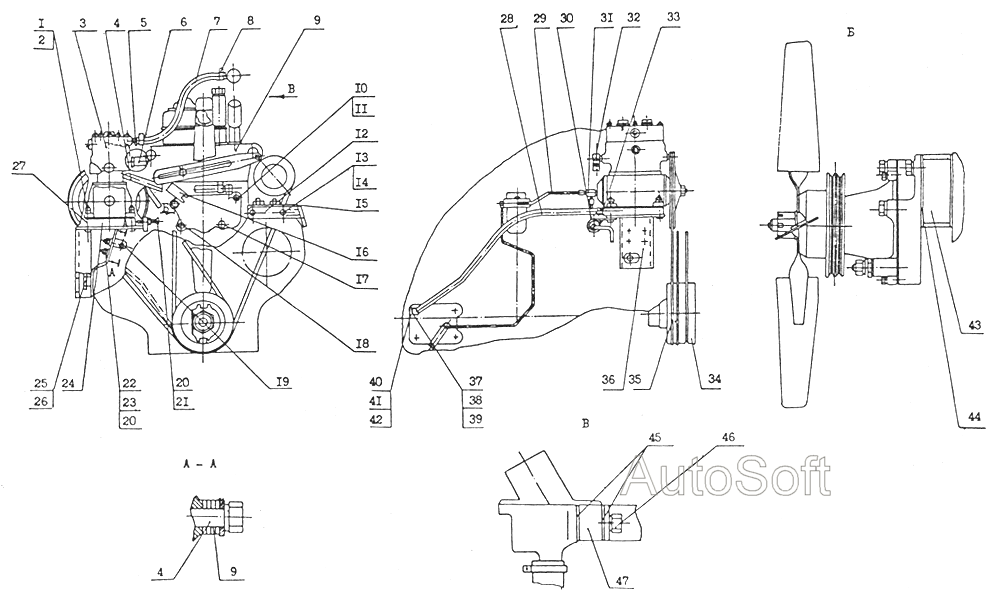

Встановлення компресора
100%
Назва деталі
Встановлення компресора
Заводський номер
45.3802.000
Кількість на модель
№
Назва деталі
Болт спеціальний
Заводський номер
10.1202.011
Кількість на модель
4
№
1
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
28
№
2
Назва деталі
Компресор
Заводський номер
130-35090.12-Г
Кількість на модель
1
№
3
Назва деталі
Регулювальна шайба
Заводський номер
45.3802.006
Кількість на модель
3
№
4
Назва деталі
Шатун
Заводський номер
10.1202.105
Кількість на модель
1
№
5
Назва деталі
Підведення повітря до компресора
Заводський номер
49.1202.900
Кількість на модель
1
№
6
Назва деталі
Рукав
Заводський номер
10.1202.014
Кількість на модель
1
№
7
Назва деталі
Хомут
Заводський номер
10.1202.700
Кількість на модель
4
№
8
Назва деталі
Болт
Заводський номер
7798.12.140
Кількість на модель
1
№
10
Назва деталі
Диск
Заводський номер
11371..12
Кількість на модель
4
№
11
Назва деталі
Кронштейн
Заводський номер
45.3802.300
Кількість на модель
1
№
12
Назва деталі
Болт
Заводський номер
7798.10.100
Кількість на модель
4
№
13
Назва деталі
Шайба
Заводський номер
11371.10
Кількість на модель
2
№
14
Назва деталі
Кронштейн
Заводський номер
45.3802.200
Кількість на модель
1
№
15
Назва деталі
Доопрацювання кронштейна
Заводський номер
45.3802.011
Кількість на модель
1
№
16
Назва деталі
гвинт
Заводський номер
7798.6.110
Кількість на модель
2
№
17
Назва деталі
Болт
Заводський номер
7798.16.30
Кількість на модель
1
№
18
Назва деталі
гвинт
Заводський номер
7798.16.70
Кількість на модель
1
№
19
Назва деталі
Шпилька
Заводський номер
22032.10.25
Кількість на модель
8
№
20
Назва деталі
Горіх
Заводський номер
5916.10
Кількість на модель
2
№
21
Назва деталі
Горіх
Заводський номер
5915.8
Кількість на модель
28
№
22
Назва деталі
Кронштейн
Заводський номер
10.1202.115
Кількість на модель
1
№
24
Назва деталі
Шайба
Заводський номер
11371.16
Кількість на модель
1
№
26
Назва деталі
Прокладка
Заводський номер
10.1202.107
Кількість на модель
1
№
27
Назва деталі
Рукав
Заводський номер
10.1202.015
Кількість на модель
1
№
28
Назва деталі
Шланг
Заводський номер
45.3802.700
Кількість на модель
1
№
29
Назва деталі
Хомут
Заводський номер
35.1200.019
Кількість на модель
1
№
30
Назва деталі
Трійник
Заводський номер
45.3802.003
Кількість на модель
1
№
31
Назва деталі
Кутник
Заводський номер
10.1202.104
Кількість на модель
1
№
32
Назва деталі
Штуцер
Заводський номер
10.1202.108
Кількість на модель
1
№
33
Назва деталі
Шків колінчастого валу
Заводський номер
45.3802.001
Кількість на модель
1
№
34
Назва деталі
Ремінь
Заводський номер
1284.1.В(5)-1400
Кількість на модель
1
№
35
Назва деталі
Кронштейн
Заводський номер
45.3802.800
Кількість на модель
1
№
36
Назва деталі
Хомут
Заводський номер
02.1200.006
Кількість на модель
2
№
37
Назва деталі
Штуцер
Заводський номер
10.1202,002
Кількість на модель
1
№
38
Назва деталі
Прокладка
Заводський номер
50.4574.535
Кількість на модель
1
№
39
Назва деталі
Болт
Заводський номер
7798.6.20
Кількість на модель
2
№
40
Назва деталі
Шайба
Заводський номер
6402.6
Кількість на модель
2
№
42
Назва деталі
Підставка кришки водяного насоса
Заводський номер
10.1202.400-01
Кількість на модель
1
№
43
Назва деталі
Прокладка
Заводський номер
10.1202.008
Кількість на модель
1
№
44
Назва деталі
Прокладка
Заводський номер
45.3802.005
Кількість на модель
2
№
45
Назва деталі
гвинт
Заводський номер
7798.10.65
Кількість на модель
2
№
46
Назва деталі
Проставка
Заводський номер
45.3802.004
Кількість на модель
1
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення компресора | 45.3802.000 | |||||||
| 1 | Болт спеціальний | 10.1202.011 | 4 | 4 | 1 | |||
| 2 | Горіх | 5915.10 | 28 | 28 | 2 | |||
| 3 | Компресор | 130-35090.12-Г | 1 | 1 | 3 | |||
| 4 | Регулювальна шайба | 45.3802.006 | 3 | 3 | 4 | |||
| 5 | Шатун | 10.1202.105 | 1 | 1 | 5 | |||
| 6 | Підведення повітря до компресора | 49.1202.900 | 1 | 1 | 6 | |||
| 7 | Рукав | 10.1202.014 | 1 | 1 | 7 | |||
| 8 | Хомут | 10.1202.700 | 4 | 4 | 8 | |||
| 10 | Болт | 7798.12.140 | 1 | 1 | 10 | |||
| 11 | Диск | 11371..12 | 4 | 4 | 11 | |||
| 12 | Кронштейн | 45.3802.300 | 1 | 1 | 12 | |||
| 13 | Болт | 7798.10.100 | 4 | 4 | 13 | |||
| 14 | Шайба | 11371.10 | 2 | 2 | 14 | |||
| 15 | Кронштейн | 45.3802.200 | 1 | 1 | 15 | |||
| 16 | Доопрацювання кронштейна | 45.3802.011 | 1 | 1 | 16 | |||
| 17 | гвинт | 7798.6.110 | 2 | 2 | 17 | |||
| 18 | Болт | 7798.16.30 | 1 | 1 | 18 | |||
| 19 | гвинт | 7798.16.70 | 1 | 1 | 19 | |||
| 20 | Шпилька | 22032.10.25 | 8 | 8 | 20 | |||
| 21 | Горіх | 5916.10 | 2 | 2 | 21 | |||
| 22 | Горіх | 5915.8 | 28 | 28 | 22 | |||
| 24 | Кронштейн | 10.1202.115 | 1 | 1 | 24 | |||
| 26 | Шайба | 11371.16 | 1 | 1 | 26 | |||
| 27 | Прокладка | 10.1202.107 | 1 | 1 | 27 | |||
| 28 | Рукав | 10.1202.015 | 1 | 1 | 28 | |||
| 29 | Шланг | 45.3802.700 | 1 | 1 | 29 | |||
| 30 | Хомут | 35.1200.019 | 1 | 1 | 30 | |||
| 31 | Трійник | 45.3802.003 | 1 | 1 | 31 | |||
| 32 | Кутник | 10.1202.104 | 1 | 1 | 32 | |||
| 33 | Штуцер | 10.1202.108 | 1 | 1 | 33 | |||
| 34 | Шків колінчастого валу | 45.3802.001 | 1 | 1 | 34 | |||
| 35 | Ремінь | 1284.1.В(5)-1400 | 1 | 1 | 35 | |||
| 36 | Кронштейн | 45.3802.800 | 1 | 1 | 36 | |||
| 37 | Хомут | 02.1200.006 | 2 | 2 | 37 | |||
| 38 | Штуцер | 10.1202,002 | 1 | 1 | 38 | |||
| 39 | Прокладка | 50.4574.535 | 1 | 1 | 39 | |||
| 40 | Болт | 7798.6.20 | 2 | 2 | 40 | |||
| 42 | Шайба | 6402.6 | 2 | 2 | 42 | |||
| 43 | Підставка кришки водяного насоса | 10.1202.400-01 | 1 | 1 | 43 | |||
| 44 | Прокладка | 10.1202.008 | 1 | 1 | 44 | |||
| 45 | Прокладка | 45.3802.005 | 2 | 2 | 45 | |||
| 46 | гвинт | 7798.10.65 | 2 | 2 | 46 | |||
| 47 | Проставка | 45.3802.004 | 1 | 1 | 47 |
