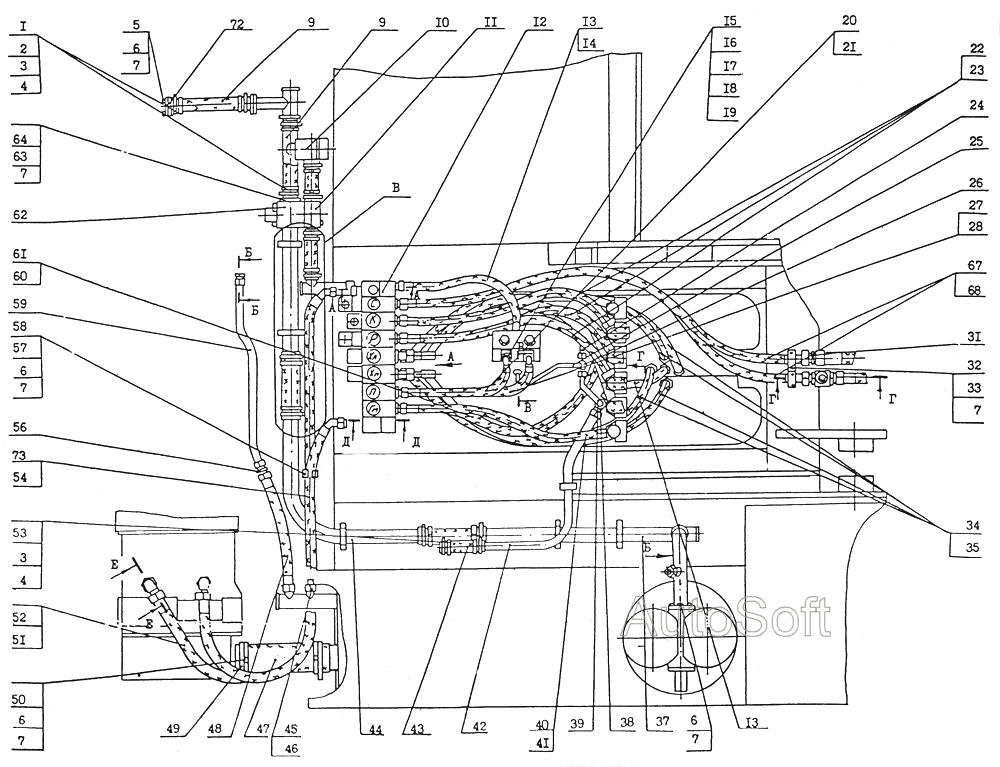

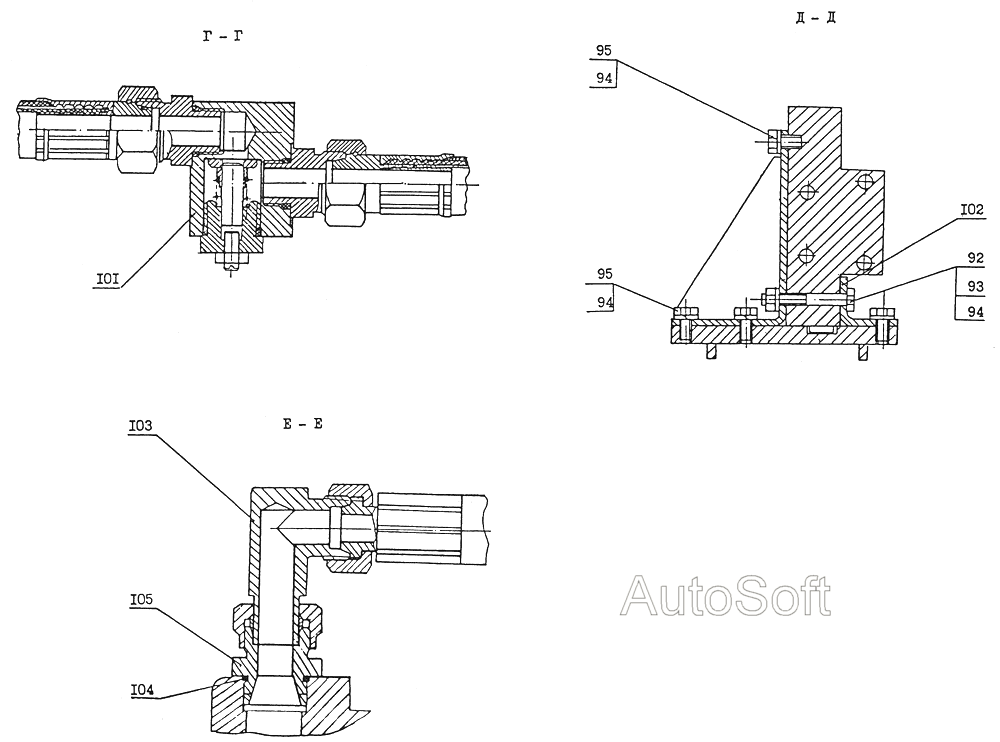

58.9200.000 Гідравлічна система поворотної платформи
100%
Назва деталі
__NT__0__ Гідравлічна система поворотної платформи
Заводський номер
58.9200.000
Кількість на модель
№
Назва деталі
Хомут
Заводський номер
10.1218.009-01
Кількість на модель
16
№
1
Назва деталі
гвинт
Заводський номер
7798.6.6
Кількість на модель
16
№
2
Назва деталі
Горіх
Заводський номер
5915.6
Кількість на модель
20
№
3
Назва деталі
Шайба
Заводський номер
6402.6
Кількість на модель
20
№
4
Назва деталі
гвинт
Заводський номер
6402.10.40
Кількість на модель
12
№
5
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
17
№
6
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
62
№
7
Назва деталі
Кільце
Заводський номер
18829.042.048.30.2.2
Кількість на модель
5
№
8
Назва деталі
Рукав
Заводський номер
46.1904.009
Кількість на модель
3
№
9
Назва деталі
Запобіжний клапан
Заводський номер
57.9035.000
Кількість на модель
1
№
10
Назва деталі
Фланець
Заводський номер
57.9200.050
Кількість на модель
1
№
11
Назва деталі
Гідророзподільник
Заводський номер
58.9002.000
Кількість на модель
1
№
12
Назва деталі
Рукав K16-500-00.00С
Заводський номер
50.0000.200-03
Кількість на модель
1
№
13
Назва деталі
Рукав К20-700-00.00Е
Заводський номер
62.9920.100-05
Кількість на модель
1
№
14
Назва деталі
Штуцер
Заводський номер
10.1600.015
Кількість на модель
16
№
15
Назва деталі
Пластина
Заводський номер
57.9003.002
Кількість на модель
2
№
16
Назва деталі
Гвинт
Заводський номер
11738.10.6
Кількість на модель
8
№
17
Назва деталі
Кільце
Заводський номер
18829.027.032.30.2.2
Кількість на модель
6
№
18
Назва деталі
Кільце
Заводський номер
18829.028.034.36.2.2
Кількість на модель
2
№
19
Назва деталі
Рукав К20-610-00.90С
Заводський номер
50.0000.360-03
Кількість на модель
1
№
20
Назва деталі
Рукав К20-610-00.90Е
Заводський номер
62.9920.300-03
Кількість на модель
1
№
21
Назва деталі
Рукав К25-845-00.90С
Заводський номер
50.0000.460-08
Кількість на модель
3
№
22
Назва деталі
Рукав К25-845.00.00Е
Заводський номер
62.9925.300-08
Кількість на модель
3
№
23
Назва деталі
Труба__NT__0__
Заводський номер
58.9200.020-07
Кількість на модель
1
№
24
Назва деталі
Труба__NT__0__
Заводський номер
58.9200.020-06
Кількість на модель
1
№
25
Назва деталі
Трійник
Заводський номер
10.1905.052
Кількість на модель
1
№
26
Назва деталі
Рукав
Заводський номер
50.0000.360-05
Кількість на модель
1
№
27
Назва деталі
Рукав К20-710-00.903
Заводський номер
62.9920.300-05
Кількість на модель
1
№
28
Назва деталі
Рукав
Заводський номер
50.0000.450-18
Кількість на модель
2
№
29
Назва деталі
Рукав К25-1700-00.00Е
Заводський номер
62.9925.100-18
Кількість на модель
2
№
30
Назва деталі
Штуцер
Заводський номер
10.1904.019
Кількість на модель
5
№
31
Назва деталі
Хомут
Заводський номер
62.9300.001
Кількість на модель
2
№
32
Назва деталі
гвинт
Заводський номер
7798.10.50
Кількість на модель
16
№
33
Назва деталі
Рукав
Заводський номер
50.0000.360-16
Кількість на модель
4
№
34
Назва деталі
Рукав K20-1510-00.90Э
Заводський номер
62.9920.300-16
Кількість на модель
4
№
35
Назва деталі
Зливна труба
Заводський номер
49.1904.150
Кількість на модель
1
№
37
Назва деталі
Трійник
Заводський номер
58.9200.002
Кількість на модель
1
№
38
Назва деталі
Труба__NT__0__
Заводський номер
58.9200.020-08
Кількість на модель
1
№
39
Назва деталі
Рукав
Заводський номер
50.0000.360-07
Кількість на модель
1
№
40
Назва деталі
Рукав К20-810-00.90Е
Заводський номер
62.99 20.300-07
Кількість на модель
1
№
41
Назва деталі
Дренажна труба
Заводський номер
57.9200.080
Кількість на модель
1
№
42
Назва деталі
Рукав
Заводський номер
46.1904.005
Кількість на модель
1
№
43
Назва деталі
Труба
Заводський номер
10.1904.510
Кількість на модель
1
№
44
Назва деталі
Гайка
Заводський номер
19.1904.004
Кількість на модель
1
№
45
Назва деталі
Заглушка
Заводський номер
19.1904.005
Кількість на модель
1
№
46
Назва деталі
Рукав
Заводський номер
46.1904.014
Кількість на модель
1
№
47
Назва деталі
Рукав
Заводський номер
РВД20-23-450-4
Кількість на модель
1
№
48
Назва деталі
Хомут
Заводський номер
09.2100.014
Кількість на модель
4
№
49
Назва деталі
Болт
Заводський номер
7798.10.35
Кількість на модель
4
№
50
Назва деталі
Рукав К20-2020-00.45Е
Заводський номер
62.9920.200-21
Кількість на модель
1
№
51
Назва деталі
Рукав К20-2020-00.45С
Заводський номер
50.0000.370-21
Кількість на модель
1
№
52
Назва деталі
гвинт
Заводський номер
7798.6.30
Кількість на модель
4
№
53
Назва деталі
Рукав K20-1220-00.45Э
Заводський номер
62.9920.200-13
Кількість на модель
1
№
54
Назва деталі
Рукав
Заводський номер
50.0000.370-13
Кількість на модель
1
№
55
Назва деталі
Штуцер
Заводський номер
35.0300.003
Кількість на модель
1
№
56
Назва деталі
Болт
Заводський номер
7798.10.70
Кількість на модель
5
№
57
Назва деталі
Хомут
Заводський номер
10.1905.059
Кількість на модель
2
№
58
Назва деталі
Труба__NT__0__
Заводський номер
57.9200.030-07
Кількість на модель
1
№
59
Назва деталі
Рукав К20-1200.00.00Е
Заводський номер
62.9920.100-13
Кількість на модель
1
№
60
Назва деталі
Рукав
Заводський номер
50.0000.350-13
Кількість на модель
1
№
61
Назва деталі
Кран перемикання зливу
Заводський номер
10.1901.920
Кількість на модель
1
№
62
Назва деталі
Болт
Заводський номер
7798.10.25
Кількість на модель
17
№
63
Назва деталі
Патрубок
Заводський номер
49.1904.009
Кількість на модель
1
№
64
Назва деталі
Рукав
Заводський номер
50.0000.470-11
Кількість на модель
1
№
65
Назва деталі
Рукав К25-1010-00.45Е
Заводський номер
62.9925.200-11
Кількість на модель
1
№
66
Назва деталі
Рукав
Заводський номер
49.1901.002
Кількість на модель
1
№
69
Назва деталі
Патрубок
Заводський номер
49.1904.008
Кількість на модель
4
№
70
Назва деталі
Болт
Заводський номер
7798.10.30
Кількість на модель
8
№
71
Назва деталі
Хомут
Заводський номер
09.2100.017
Кількість на модель
12
№
76
Назва деталі
Болт
Заводський номер
7798.8.35
Кількість на модель
12
№
77
Назва деталі
Горіх
Заводський номер
5915.8
Кількість на модель
12
№
78
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
12
№
79
Назва деталі
Горіх
Заводський номер
10.2500.402
Кількість на модель
1
№
80
Назва деталі
Заглушка
Заводський номер
49.1904.035
Кількість на модель
1
№
81
Назва деталі
Рукав 50x61, __NT__1__, __NT__2__
Заводський номер
46.1904.012
Кількість на модель
3
№
82
Назва деталі
Зливна труба
Заводський номер
57.9200.070
Кількість на модель
1
№
83
Назва деталі
Хомут
Заводський номер
10.1901.007
Кількість на модель
5
№
84
Назва деталі
Рукав
Заводський номер
50.0000.450-19
Кількість на модель
4
№
85
Назва деталі
Рукав К25-1800-00.00Е
Заводський номер
62.9925.100-19
Кількість на модель
4
№
86
Назва деталі
Заглушка
Заводський номер
58.9200.050
Кількість на модель
2
№
87
Назва деталі
Штуцер
Заводський номер
10.1904.052
Кількість на модель
2
№
88
Назва деталі
Хомут
Заводський номер
49.1906.003
Кількість на модель
6
№
89
Назва деталі
Хомут
Заводський номер
10.1904.039
Кількість на модель
6
№
90
Назва деталі
Кронштейн
Заводський номер
57.9200.003
Кількість на модель
1
№
91
Назва деталі
Кронштейн
Заводський номер
57.9200.002
Кількість на модель
1
№
92
Назва деталі
гвинт
Заводський номер
7798.16.110
Кількість на модель
2
№
93
Назва деталі
Горіх
Заводський номер
5915.16
Кількість на модель
2
№
94
Назва деталі
Шайба
Заводський номер
6402.16
Кількість на модель
8
№
95
Назва деталі
Болт
Заводський номер
7798.16.30
Кількість на модель
6
№
96
Назва деталі
Кільце
Заводський номер
18829.018.022.25.2.2
Кількість на модель
1
№
97
Назва деталі
Штуцер
Заводський номер
10.1904.068
Кількість на модель
1
№
98
Назва деталі
Кільце
Заводський номер
18829.016.020.25.2.2
Кількість на модель
1
№
99
Назва деталі
Штуцер
Заводський номер
49.1904.024
Кількість на модель
1
№
100
Назва деталі
Дроссель
Заводський номер
40.1906.190
Кількість на модель
1
№
101
Назва деталі
Кронштейн
Заводський номер
57.9200.001
Кількість на модель
1
№
102
Назва деталі
Кутник
Заводський номер
50.9046.000
Кількість на модель
2
№
103
Назва деталі
Кільце
Заводський номер
18829.040.044.25.2.2
Кількість на модель
2
№
104
Назва деталі
Штуцер
Заводський номер
58.9200.003
Кількість на модель
2
№
105
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__0__ Гідравлічна система поворотної платформи | 58.9200.000 | |||||||
| 1 | Хомут | 10.1218.009-01 | 16 | 16 | 1 | |||
| 2 | гвинт | 7798.6.6 | 16 | 16 | 2 | |||
| 3 | Горіх | 5915.6 | 20 | 20 | 3 | |||
| 4 | Шайба | 6402.6 | 20 | 20 | 4 | |||
| 5 | гвинт | 6402.10.40 | 12 | 12 | 5 | |||
| 6 | Горіх | 5915.10 | 17 | 17 | 6 | |||
| 7 | Шайба | 6402.10 | 62 | 62 | 7 | |||
| 8 | Кільце | 18829.042.048.30.2.2 | 5 | 5 | 8 | |||
| 9 | Рукав | 46.1904.009 | 3 | 3 | 9 | |||
| 10 | Запобіжний клапан | 57.9035.000 | 1 | 1 | 10 | |||
| 11 | Фланець | 57.9200.050 | 1 | 1 | 11 | |||
| 12 | Гідророзподільник | 58.9002.000 | 1 | 1 | 12 | |||
| 13 | Рукав K16-500-00.00С | 50.0000.200-03 | 1 | 1 | 13 | |||
| 14 | Рукав К20-700-00.00Е | 62.9920.100-05 | 1 | 1 | 14 | |||
| 15 | Штуцер | 10.1600.015 | 16 | 16 | 15 | |||
| 16 | Пластина | 57.9003.002 | 2 | 2 | 16 | |||
| 17 | Гвинт | 11738.10.6 | 8 | 8 | 17 | |||
| 18 | Кільце | 18829.027.032.30.2.2 | 6 | 6 | 18 | |||
| 19 | Кільце | 18829.028.034.36.2.2 | 2 | 2 | 19 | |||
| 20 | Рукав К20-610-00.90С | 50.0000.360-03 | 1 | 1 | 20 | |||
| 21 | Рукав К20-610-00.90Е | 62.9920.300-03 | 1 | 1 | 21 | |||
| 22 | Рукав К25-845-00.90С | 50.0000.460-08 | 3 | 3 | 22 | |||
| 23 | Рукав К25-845.00.00Е | 62.9925.300-08 | 3 | 3 | 23 | |||
| 24 | Труба__NT__0__ | 58.9200.020-07 | 1 | 1 | 24 | |||
| 25 | Труба__NT__0__ | 58.9200.020-06 | 1 | 1 | 25 | |||
| 26 | Трійник | 10.1905.052 | 1 | 1 | 26 | |||
| 27 | Рукав | 50.0000.360-05 | 1 | 1 | 27 | |||
| 28 | Рукав К20-710-00.903 | 62.9920.300-05 | 1 | 1 | 28 | |||
| 29 | Рукав | 50.0000.450-18 | 2 | 2 | 29 | |||
| 30 | Рукав К25-1700-00.00Е | 62.9925.100-18 | 2 | 2 | 30 | |||
| 31 | Штуцер | 10.1904.019 | 5 | 5 | 31 | |||
| 32 | Хомут | 62.9300.001 | 2 | 2 | 32 | |||
| 33 | гвинт | 7798.10.50 | 16 | 16 | 33 | |||
| 34 | Рукав | 50.0000.360-16 | 4 | 4 | 34 | |||
| 35 | Рукав K20-1510-00.90Э | 62.9920.300-16 | 4 | 4 | 35 | |||
| 37 | Зливна труба | 49.1904.150 | 1 | 1 | 37 | |||
| 38 | Трійник | 58.9200.002 | 1 | 1 | 38 | |||
| 39 | Труба__NT__0__ | 58.9200.020-08 | 1 | 1 | 39 | |||
| 40 | Рукав | 50.0000.360-07 | 1 | 1 | 40 | |||
| 41 | Рукав К20-810-00.90Е | 62.99 20.300-07 | 1 | 1 | 41 | |||
| 42 | Дренажна труба | 57.9200.080 | 1 | 1 | 42 | |||
| 43 | Рукав | 46.1904.005 | 1 | 1 | 43 | |||
| 44 | Труба | 10.1904.510 | 1 | 1 | 44 | |||
| 45 | Гайка | 19.1904.004 | 1 | 1 | 45 | |||
| 46 | Заглушка | 19.1904.005 | 1 | 1 | 46 | |||
| 47 | Рукав | 46.1904.014 | 1 | 1 | 47 | |||
| 48 | Рукав | РВД20-23-450-4 | 1 | 1 | 48 | |||
| 49 | Хомут | 09.2100.014 | 4 | 4 | 49 | |||
| 50 | Болт | 7798.10.35 | 4 | 4 | 50 | |||
| 51 | Рукав К20-2020-00.45Е | 62.9920.200-21 | 1 | 1 | 51 | |||
| 52 | Рукав К20-2020-00.45С | 50.0000.370-21 | 1 | 1 | 52 | |||
| 53 | гвинт | 7798.6.30 | 4 | 4 | 53 | |||
| 54 | Рукав K20-1220-00.45Э | 62.9920.200-13 | 1 | 1 | 54 | |||
| 55 | Рукав | 50.0000.370-13 | 1 | 1 | 55 | |||
| 56 | Штуцер | 35.0300.003 | 1 | 1 | 56 | |||
| 57 | Болт | 7798.10.70 | 5 | 5 | 57 | |||
| 58 | Хомут | 10.1905.059 | 2 | 2 | 58 | |||
| 59 | Труба__NT__0__ | 57.9200.030-07 | 1 | 1 | 59 | |||
| 60 | Рукав К20-1200.00.00Е | 62.9920.100-13 | 1 | 1 | 60 | |||
| 61 | Рукав | 50.0000.350-13 | 1 | 1 | 61 | |||
| 62 | Кран перемикання зливу | 10.1901.920 | 1 | 1 | 62 | |||
| 63 | Болт | 7798.10.25 | 17 | 17 | 63 | |||
| 64 | Патрубок | 49.1904.009 | 1 | 1 | 64 | |||
| 65 | Рукав | 50.0000.470-11 | 1 | 1 | 65 | |||
| 66 | Рукав К25-1010-00.45Е | 62.9925.200-11 | 1 | 1 | 66 | |||
| 69 | Рукав | 49.1901.002 | 1 | 1 | 69 | |||
| 70 | Патрубок | 49.1904.008 | 4 | 4 | 70 | |||
| 71 | Болт | 7798.10.30 | 8 | 8 | 71 | |||
| 76 | Хомут | 09.2100.017 | 12 | 12 | 76 | |||
| 77 | Болт | 7798.8.35 | 12 | 12 | 77 | |||
| 78 | Горіх | 5915.8 | 12 | 12 | 78 | |||
| 79 | Шайба | 6402.8 | 12 | 12 | 79 | |||
| 80 | Горіх | 10.2500.402 | 1 | 1 | 80 | |||
| 81 | Заглушка | 49.1904.035 | 1 | 1 | 81 | |||
| 82 | Рукав 50x61, __NT__1__, __NT__2__ | 46.1904.012 | 3 | 3 | 82 | |||
| 83 | Зливна труба | 57.9200.070 | 1 | 1 | 83 | |||
| 84 | Хомут | 10.1901.007 | 5 | 5 | 84 | |||
| 85 | Рукав | 50.0000.450-19 | 4 | 4 | 85 | |||
| 86 | Рукав К25-1800-00.00Е | 62.9925.100-19 | 4 | 4 | 86 | |||
| 87 | Заглушка | 58.9200.050 | 2 | 2 | 87 | |||
| 88 | Штуцер | 10.1904.052 | 2 | 2 | 88 | |||
| 89 | Хомут | 49.1906.003 | 6 | 6 | 89 | |||
| 90 | Хомут | 10.1904.039 | 6 | 6 | 90 | |||
| 91 | Кронштейн | 57.9200.003 | 1 | 1 | 91 | |||
| 92 | Кронштейн | 57.9200.002 | 1 | 1 | 92 | |||
| 93 | гвинт | 7798.16.110 | 2 | 2 | 93 | |||
| 94 | Горіх | 5915.16 | 2 | 2 | 94 | |||
| 95 | Шайба | 6402.16 | 8 | 8 | 95 | |||
| 96 | Болт | 7798.16.30 | 6 | 6 | 96 | |||
| 97 | Кільце | 18829.018.022.25.2.2 | 1 | 1 | 97 | |||
| 98 | Штуцер | 10.1904.068 | 1 | 1 | 98 | |||
| 99 | Кільце | 18829.016.020.25.2.2 | 1 | 1 | 99 | |||
| 100 | Штуцер | 49.1904.024 | 1 | 1 | 100 | |||
| 101 | Дроссель | 40.1906.190 | 1 | 1 | 101 | |||
| 102 | Кронштейн | 57.9200.001 | 1 | 1 | 102 | |||
| 103 | Кутник | 50.9046.000 | 2 | 2 | 103 | |||
| 104 | Кільце | 18829.040.044.25.2.2 | 2 | 2 | 104 | |||
| 105 | Штуцер | 58.9200.003 | 2 | 2 | 105 |
