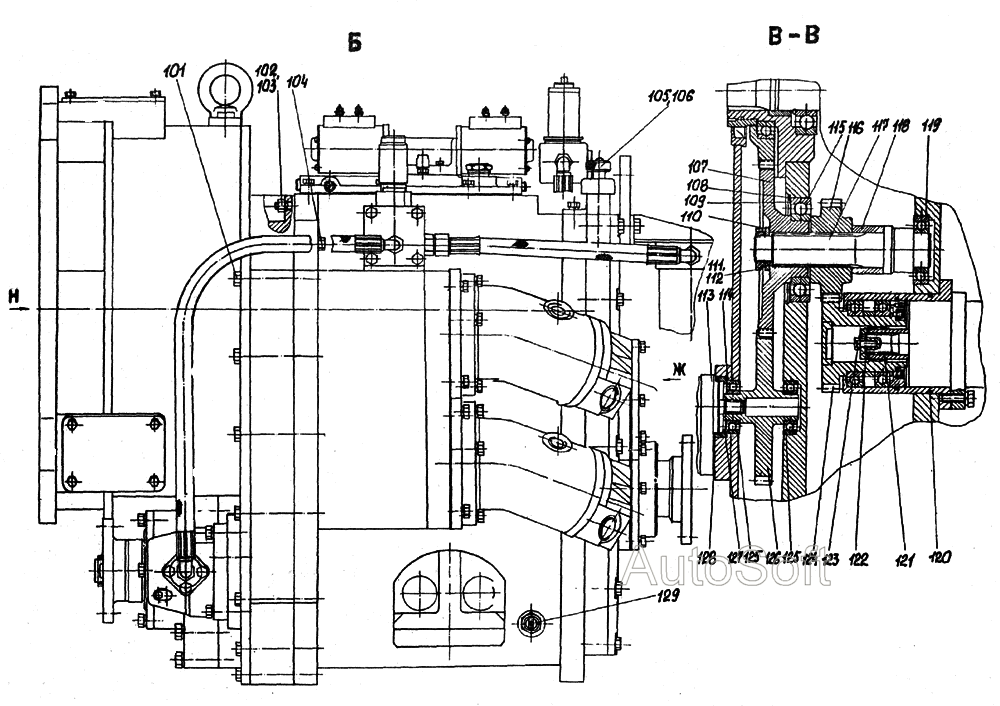

Коробка передач гідромеханічна
100%
Назва деталі
Болт
Заводський номер
M12-6gx75.109.40X.019 ГОСТ 7798-70
Кількість на модель
6
№
101
Назва деталі
Горіх
Заводський номер
М12-6Н.05.40Х.019 ГОСТ 5915-70
Кількість на модель
3
№
102
Назва деталі
Шпилька
Заводський номер
2М12-6gA35.109.40X.019 ГОСТ 22034-78
Кількість на модель
3
№
103
Назва деталі
Болт
Заводський номер
М12-6gх70.109.40Х.019 ГОСТ 7798-70
Кількість на модель
6
№
104
Назва деталі
Маслопокажчик
Заводський номер
72.3521.100
Кількість на модель
1
№
105
Назва деталі
КІЛЬЦО
Заводський номер
016-020-25-1-6 ГОСТ 18323-73
Кількість на модель
1
№
106
Назва деталі
Шестерня
Заводський номер
72.3500.033
Кількість на модель
1
№
107
Назва деталі
КІЛЬЦО
Заводський номер
A120 ГОСТ 13943-86
Кількість на модель
1
№
108
Назва деталі
Прокладка
Заводський номер
72.3500.035
Кількість на модель
6
№
109
Назва деталі
Шайба
Заводський номер
05.3500.067
Кількість на модель
1
№
110
Назва деталі
Горіх
Заводський номер
М30х1,5-6H.04.019 ГОСТ 11871-98
Кількість на модель
1
№
111
Назва деталі
Шайба
Заводський номер
H30.01.019 ГОСТ 11872-80
Кількість на модель
1
№
112
Назва деталі
Насос шестеренний
Заводський номер
НШ-10-3Л ОСТ 23.1.92-88
Кількість на модель
1
№
113
Назва деталі
Прокладка
Заводський номер
72.3500.039
Кількість на модель
5
№
114
Назва деталі
Підшипник
Заводський номер
213 ГОСТ 8338-75
Кількість на модель
1
№
115
Назва деталі
Шестерня
Заводський номер
72.3500.032
Кількість на модель
1
№
116
Назва деталі
ВАЛ
Заводський номер
72.3500.031
Кількість на модель
1
№
117
Назва деталі
Втулка
Заводський номер
72.3500.034
Кількість на модель
1
№
118
Назва деталі
Підшипник
Заводський номер
208 ГОСТ 8338-75
Кількість на модель
1
№
119
Назва деталі
КІЛЬЦО
Заводський номер
110-115-30-1-6 ГОСТ 18829-73
Кількість на модель
2
№
120
Назва деталі
Муфта
Заводський номер
05.3500.034
Кількість на модель
2
№
121
Назва деталі
Шайба
Заводський номер
05.3500.035
Кількість на модель
2
№
122
Назва деталі
Шайба
Заводський номер
2.8.04.019 ГОСТ 13464-77
Кількість на модель
2
№
123
Назва деталі
Привід насоса
Заводський номер
05.3500.330
Кількість на модель
2
№
124
Назва деталі
Підшипник
Заводський номер
206 ГОСТ 8338-75
Кількість на модель
2
№
125
Назва деталі
Шестерня
Заводський номер
72.3500.036
Кількість на модель
1
№
126
Назва деталі
КІЛЬЦО
Заводський номер
72.3500.037
Кількість на модель
1
№
127
Назва деталі
Прокладка
Заводський номер
72.3500.038
Кількість на модель
1
№
128
Назва деталі
Датчик покажчика температури
Заводський номер
ТМ 100-В ТУ 37.003.800-77
Кількість на модель
1
№
129
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 101 | Болт | M12-6gx75.109.40X.019 ГОСТ 7798-70 | 6 | 6 | 101 | |||
| 102 | Горіх | М12-6Н.05.40Х.019 ГОСТ 5915-70 | 3 | 3 | 102 | |||
| 103 | Шпилька | 2М12-6gA35.109.40X.019 ГОСТ 22034-78 | 3 | 3 | 103 | |||
| 104 | Болт | М12-6gх70.109.40Х.019 ГОСТ 7798-70 | 6 | 6 | 104 | |||
| 105 | Маслопокажчик | 72.3521.100 | 1 | 1 | 105 | |||
| 106 | КІЛЬЦО | 016-020-25-1-6 ГОСТ 18323-73 | 1 | 1 | 106 | |||
| 107 | Шестерня | 72.3500.033 | 1 | 1 | 107 | |||
| 108 | КІЛЬЦО | A120 ГОСТ 13943-86 | 1 | 1 | 108 | |||
| 109 | Прокладка | 72.3500.035 | 6 | 6 | 109 | |||
| 110 | Шайба | 05.3500.067 | 1 | 1 | 110 | |||
| 111 | Горіх | М30х1,5-6H.04.019 ГОСТ 11871-98 | 1 | 1 | 111 | |||
| 112 | Шайба | H30.01.019 ГОСТ 11872-80 | 1 | 1 | 112 | |||
| 113 | Насос шестеренний | НШ-10-3Л ОСТ 23.1.92-88 | 1 | 1 | 113 | |||
| 114 | Прокладка | 72.3500.039 | 5 | 5 | 114 | |||
| 115 | Підшипник | 213 ГОСТ 8338-75 | 1 | 1 | 115 | |||
| 116 | Шестерня | 72.3500.032 | 1 | 1 | 116 | |||
| 117 | ВАЛ | 72.3500.031 | 1 | 1 | 117 | |||
| 118 | Втулка | 72.3500.034 | 1 | 1 | 118 | |||
| 119 | Підшипник | 208 ГОСТ 8338-75 | 1 | 1 | 119 | |||
| 120 | КІЛЬЦО | 110-115-30-1-6 ГОСТ 18829-73 | 2 | 2 | 120 | |||
| 121 | Муфта | 05.3500.034 | 2 | 2 | 121 | |||
| 122 | Шайба | 05.3500.035 | 2 | 2 | 122 | |||
| 123 | Шайба | 2.8.04.019 ГОСТ 13464-77 | 2 | 2 | 123 | |||
| 124 | Привід насоса | 05.3500.330 | 2 | 2 | 124 | |||
| 125 | Підшипник | 206 ГОСТ 8338-75 | 2 | 2 | 125 | |||
| 126 | Шестерня | 72.3500.036 | 1 | 1 | 126 | |||
| 127 | КІЛЬЦО | 72.3500.037 | 1 | 1 | 127 | |||
| 128 | Прокладка | 72.3500.038 | 1 | 1 | 128 | |||
| 129 | Датчик покажчика температури | ТМ 100-В ТУ 37.003.800-77 | 1 | 1 | 129 |
