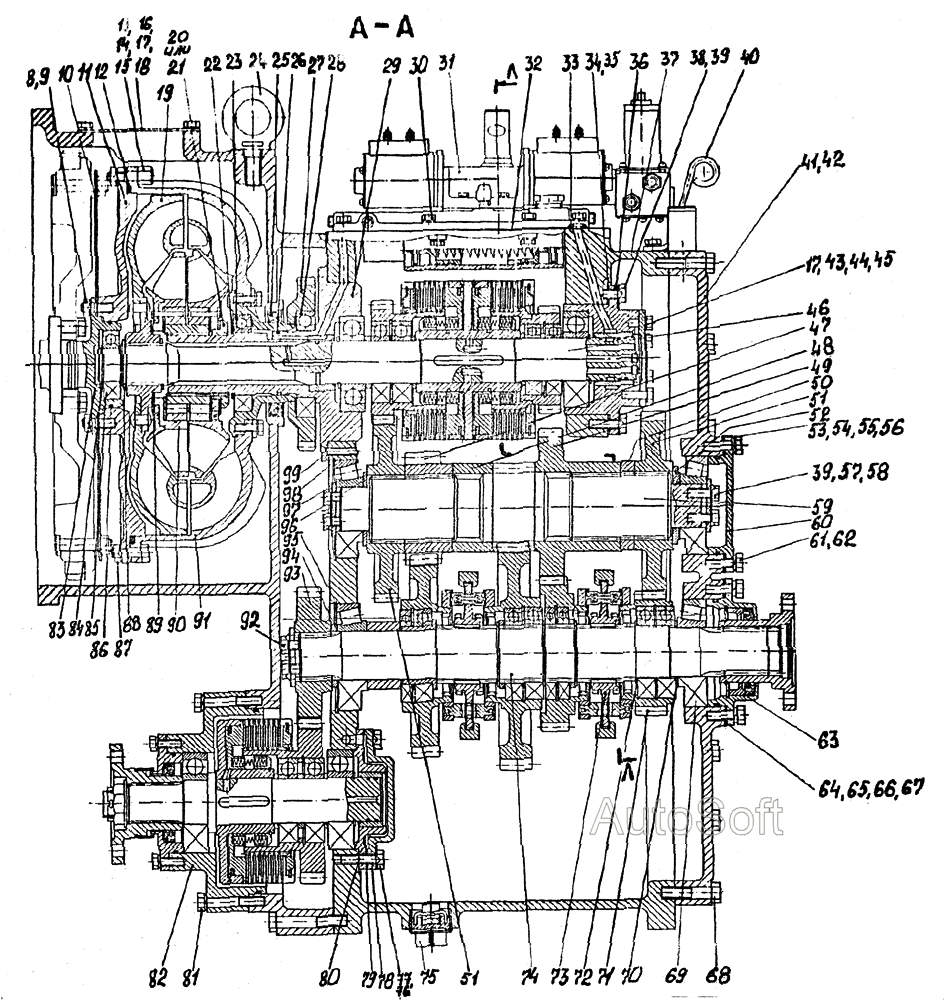

Коробка передач гідромеханічна
100%
Назва деталі
Упорна пластина
Заводський номер
05.3500.055
Кількість на модель
6
№
8
Назва деталі
Горіх
Заводський номер
М10х1,25-6Н.12.40Х.019 ГОСТ 5915-70
Кількість на модель
12
№
9
Назва деталі
Диск
Заводський номер
66.3500.019
Кількість на модель
1
№
10
Назва деталі
Кришка гідротрансформатора
Заводський номер
72.3502.000
Кількість на модель
1
№
11
Назва деталі
КІЛЬЦО
Заводський номер
350-360-58-1-6 ГОСТ 18829-73
Кількість на модель
1
№
12
Назва деталі
Болт
Заводський номер
72.3500.025
Кількість на модель
6
№
13
Назва деталі
Упорна пластина
Заводський номер
05.3500.056
Кількість на модель
15
№
14
Назва деталі
Горіх
Заводський номер
M10х1,25-6H.05.40X.019 ГОСТ 5916-70
Кількість на модель
30
№
15
Назва деталі
Кришка
Заводський номер
72.3600.029
Кількість на модель
2
№
16
Назва деталі
Болт
Заводський номер
M8-6gx20.109.40Х.019 ГОСТ 7798-70
Кількість на модель
34
№
17
Назва деталі
Шайба
Заводський номер
8Т.65Г.019 ГОСТ 6402-70
Кількість на модель
24
№
18
Назва деталі
Колесо турбіни гідротрансформатора
Заводський номер
27.1709.080
Кількість на модель
1
№
19
Назва деталі
Опорна втулка
Заводський номер
05.3500.021
Кількість на модель
1
№
20
Назва деталі
Опорна втулка
Заводський номер
05.3500.021-01
Кількість на модель
1
№
21
Назва деталі
КІЛЬЦО
Заводський номер
А65 Хим.окс.прм. ГОСТ 13942-86
Кількість на модель
1
№
22
Назва деталі
Підшипник
Заводський номер
113 ГОСТ 8338-75
Кількість на модель
1
№
23
Назва деталі
Рим- болт
Заводський номер
М16.019 ГОСТ 4751-73
Кількість на модель
1
№
24
Назва деталі
Манжета
Заводський номер
2.1-85x110-5 ГОСТ 8752-79
Кількість на модель
1
№
25
Назва деталі
Кільце ущільнювальне ступили
Заводський номер
695В-150.92.44
Кількість на модель
1
№
26
Назва деталі
Шестерня приводу насосів
Заводський номер
72.3500.061
Кількість на модель
1
№
27
Назва деталі
Підшипник
Заводський номер
114 ГОСТ 8338-75
Кількість на модель
1
№
28
Назва деталі
Вал реактивний
Заводський номер
72.3504.000
Кількість на модель
1
№
29
Назва деталі
Болт
Заводський номер
M8-6gx25.109.40X.019 ГОСТ 7798-70
Кількість на модель
11
№
30
Назва деталі
Блок управління
Заводський номер
05.3500.090
Кількість на модель
1
№
31
Назва деталі
Прокладка
Заводський номер
05.3500.053
Кількість на модель
1
№
32
Назва деталі
КІЛЬЦО
Заводський номер
010-013-19-1-6 ГОСТ 18829-73
Кількість на модель
4
№
33
Назва деталі
Прокладка
Заводський номер
72.3500.058
Кількість на модель
4
№
34
Назва деталі
Прокладка
Заводський номер
72.3500.058-01
Кількість на модель
4
№
35
Назва деталі
КІЛЬЦО
Заводський номер
А110 Хим.окс.прм. ГОСТ 13943-86
Кількість на модель
1
№
35
Назва деталі
Склянка
Заводський номер
72.3514.000
Кількість на модель
1
№
36
Назва деталі
Корпус
Заводський номер
72.3509.000-01
Кількість на модель
1
№
37
Назва деталі
Упорна пластина
Заводський номер
72.3500.027
Кількість на модель
2
№
38
Назва деталі
Болт
Заводський номер
M10-6gx25.109.40X.019 ГОСТ 7798-70
Кількість на модель
19
№
39
Назва деталі
Маслопокажчик
Заводський номер
72.3521.000
Кількість на модель
1
№
40
Назва деталі
Кришка
Заводський номер
72.3510.000
Кількість на модель
1
№
41
Назва деталі
Штифт
Заводський номер
72.3500.052
Кількість на модель
2
№
42
Назва деталі
Кришка
Заводський номер
72.3500.053
Кількість на модель
1
№
43
Назва деталі
Упорна пластина
Заводський номер
72.3500.048
Кількість на модель
1
№
44
Назва деталі
Прокладка
Заводський номер
72.3500.046
Кількість на модель
1
№
45
Назва деталі
Вал первинний
Заводський номер
72.3503.000
Кількість на модель
1
№
46
Назва деталі
Шестерня
Заводський номер
72.3500.006
Кількість на модель
1
№
47
Назва деталі
Втулка
Заводський номер
72.3500.008
Кількість на модель
1
№
48
Назва деталі
Шестерня
Заводський номер
72.3500.007
Кількість на модель
1
№
49
Назва деталі
Втулка
Заводський номер
72.3500.009
Кількість на модель
1
№
50
Назва деталі
Шестерня
Заводський номер
72.3500.005
Кількість на модель
2
№
51
Назва деталі
Шайба
Заводський номер
72.3500.012
Кількість на модель
1
№
52
Назва деталі
Прокладка
Заводський номер
72.3500.016
Кількість на модель
2
№
53
Назва деталі
Прокладка
Заводський номер
72.3500.016-01
Кількість на модель
2
№
54
Назва деталі
Прокладка
Заводський номер
72.3500.016-02
Кількість на модель
2
№
55
Назва деталі
Прокладка
Заводський номер
72.3500.016-03
Кількість на модель
2
№
56
Назва деталі
Упорна пластина
Заводський номер
05.3500.011
Кількість на модель
3
№
57
Назва деталі
Шайба
Заводський номер
72.3500.024
Кількість на модель
2
№
58
Назва деталі
ВАЛ
Заводський номер
72.3500.004
Кількість на модель
1
№
59
Назва деталі
Кришка
Заводський номер
72.3515.000
Кількість на модель
1
№
60
Назва деталі
Болт
Заводський номер
M10-6gx30.109.40X.019 ГОСТ 7798-70
Кількість на модель
10
№
61
Назва деталі
Шайба
Заводський номер
10Т.65Г.019 ГОСТ 6402-70
Кількість на модель
46
№
62
Назва деталі
Фланець у зборі
Заводський номер
72.3513.000
Кількість на модель
1
№
63
Назва деталі
Прокладка
Заводський номер
72.3500.015
Кількість на модель
2
№
64
Назва деталі
Прокладка
Заводський номер
72.3500.015-01
Кількість на модель
2
№
65
Назва деталі
Прокладка
Заводський номер
72.3500.015-02
Кількість на модель
2
№
66
Назва деталі
Прокладка
Заводський номер
72.3500.015-03
Кількість на модель
2
№
67
Назва деталі
Болт
Заводський номер
M12-6gx50.109.40X.019 ГОСТ 7798-70
Кількість на модель
17
№
68
Назва деталі
Підшипник
Заводський номер
7310 ТУ 37.006.162-89
Кількість на модель
1
№
69
Назва деталі
Шайба
Заводський номер
72.3500.017
Кількість на модель
2
№
70
Назва деталі
Шестерня
Заводський номер
72.3516.000
Кількість на модель
1
№
71
Назва деталі
КІЛЬЦО
Заводський номер
05.3500.282
Кількість на модель
1
№
72
Назва деталі
Синхронізатор і передач коробки передач
Заводський номер
130-1701150-А
Кількість на модель
1
№
73
Назва деталі
Вал вихідний
Заводський номер
72.3505.000
Кількість на модель
1
№
74
Назва деталі
Корок
Заводський номер
ПСМ 1 1/4
Кількість на модель
1
№
75
Назва деталі
Корок
Заводський номер
72.3500.100
Кількість на модель
1
№
75
Назва деталі
Упорна пластина
Заводський номер
72.3500.028
Кількість на модель
3
№
76
Назва деталі
Болт
Заводський номер
M10-6gx35.109.40X.019 ГОСТ 7798-70
Кількість на модель
10
№
77
Назва деталі
Кришка
Заводський номер
72.3500.021
Кількість на модель
1
№
78
Назва деталі
Прокладка
Заводський номер
72.3500.022
Кількість на модель
1
№
79
Назва деталі
Склянка
Заводський номер
72.3507.000
Кількість на модель
1
№
80
Назва деталі
Болт
Заводський номер
M10-6gx60.109.40X.019 ГОСТ 7798-70
Кількість на модель
6
№
81
Назва деталі
Муфта приводу переднього моста
Заводський номер
72.3512.000
Кількість на модель
1
№
82
Назва деталі
Фланець направляючий
Заводський номер
72.3500.026
Кількість на модель
1
№
83
Назва деталі
КІЛЬЦО
Заводський номер
А35 Хим.окс.прм. ГОСТ 13942-86
Кількість на модель
1
№
84
Назва деталі
Подшипник
Заводський номер
207 ГОСТ 8338-75
Кількість на модель
1
№
85
Назва деталі
КІЛЬЦО
Заводський номер
085-090-30-1-6 ГОСТ 18829-73
Кількість на модель
1
№
86
Назва деталі
Болт
Заводський номер
M10x1,25-6gx30.109.40X.019 ГОСТ 7798-70
Кількість на модель
30
№
87
Назва деталі
КІЛЬЦО
Заводський номер
А45 Хим.окс.прм. ГОСТ 13942-86
Кількість на модель
2
№
88
Назва деталі
Шайба упорна статора
Заводський номер
05.3500.054
Кількість на модель
2
№
89
Назва деталі
Статор гідротрансформатора з муфтою вільного ходу
Заводський номер
27.1709.110
Кількість на модель
1
№
90
Назва деталі
Колесо насоса
Заводський номер
72.3501.000
Кількість на модель
1
№
91
Назва деталі
Шайба
Заводський номер
72.3500.023
Кількість на модель
1
№
92
Назва деталі
Шестерня
Заводський номер
72.3500.014
Кількість на модель
1
№
93
Назва деталі
Шайба
Заводський номер
72.3500.013
Кількість на модель
1
№
94
Назва деталі
Горіх
Заводський номер
М12-6Н.12.40Х.019 ГОСТ 5915-70
Кількість на модель
№
95
Назва деталі
Шайба
Заводський номер
72.3500.011
Кількість на модель
1
№
96
Назва деталі
Підшипник
Заводський номер
7309 ТУ 37.006.162-89
Кількість на модель
2
№
97
Назва деталі
КІЛЬЦО
Заводський номер
A100 Хим.окс.прм. ГОСТ 13943-86
Кількість на модель
1
№
98
Назва деталі
Гвинт
Заводський номер
BM8-6gx25.109.40X.019 ГОСТ 17475-80
Кількість на модель
6
№
99
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 8 | Упорна пластина | 05.3500.055 | 6 | 6 | 8 | |||
| 9 | Горіх | М10х1,25-6Н.12.40Х.019 ГОСТ 5915-70 | 12 | 12 | 9 | |||
| 10 | Диск | 66.3500.019 | 1 | 1 | 10 | |||
| 11 | Кришка гідротрансформатора | 72.3502.000 | 1 | 1 | 11 | |||
| 12 | КІЛЬЦО | 350-360-58-1-6 ГОСТ 18829-73 | 1 | 1 | 12 | |||
| 13 | Болт | 72.3500.025 | 6 | 6 | 13 | |||
| 14 | Упорна пластина | 05.3500.056 | 15 | 15 | 14 | |||
| 15 | Горіх | M10х1,25-6H.05.40X.019 ГОСТ 5916-70 | 30 | 30 | 15 | |||
| 16 | Кришка | 72.3600.029 | 2 | 2 | 16 | |||
| 17 | Болт | M8-6gx20.109.40Х.019 ГОСТ 7798-70 | 34 | 34 | 17 | |||
| 18 | Шайба | 8Т.65Г.019 ГОСТ 6402-70 | 24 | 24 | 18 | |||
| 19 | Колесо турбіни гідротрансформатора | 27.1709.080 | 1 | 1 | 19 | |||
| 20 | Опорна втулка | 05.3500.021 | 1 | 1 | 20 | |||
| 21 | Опорна втулка | 05.3500.021-01 | 1 | 1 | 21 | |||
| 22 | КІЛЬЦО | А65 Хим.окс.прм. ГОСТ 13942-86 | 1 | 1 | 22 | |||
| 23 | Підшипник | 113 ГОСТ 8338-75 | 1 | 1 | 23 | |||
| 24 | Рим- болт | М16.019 ГОСТ 4751-73 | 1 | 1 | 24 | |||
| 25 | Манжета | 2.1-85x110-5 ГОСТ 8752-79 | 1 | 1 | 25 | |||
| 26 | Кільце ущільнювальне ступили | 695В-150.92.44 | 1 | 1 | 26 | |||
| 27 | Шестерня приводу насосів | 72.3500.061 | 1 | 1 | 27 | |||
| 28 | Підшипник | 114 ГОСТ 8338-75 | 1 | 1 | 28 | |||
| 29 | Вал реактивний | 72.3504.000 | 1 | 1 | 29 | |||
| 30 | Болт | M8-6gx25.109.40X.019 ГОСТ 7798-70 | 11 | 11 | 30 | |||
| 31 | Блок управління | 05.3500.090 | 1 | 1 | 31 | |||
| 32 | Прокладка | 05.3500.053 | 1 | 1 | 32 | |||
| 33 | КІЛЬЦО | 010-013-19-1-6 ГОСТ 18829-73 | 4 | 4 | 33 | |||
| 34 | Прокладка | 72.3500.058 | 4 | 4 | 34 | |||
| 35 | Прокладка | 72.3500.058-01 | 4 | 4 | 35 | |||
| 35 | КІЛЬЦО | А110 Хим.окс.прм. ГОСТ 13943-86 | 1 | 1 | 35 | |||
| 36 | Склянка | 72.3514.000 | 1 | 1 | 36 | |||
| 37 | Корпус | 72.3509.000-01 | 1 | 1 | 37 | |||
| 38 | Упорна пластина | 72.3500.027 | 2 | 2 | 38 | |||
| 39 | Болт | M10-6gx25.109.40X.019 ГОСТ 7798-70 | 19 | 19 | 39 | |||
| 40 | Маслопокажчик | 72.3521.000 | 1 | 1 | 40 | |||
| 41 | Кришка | 72.3510.000 | 1 | 1 | 41 | |||
| 42 | Штифт | 72.3500.052 | 2 | 2 | 42 | |||
| 43 | Кришка | 72.3500.053 | 1 | 1 | 43 | |||
| 44 | Упорна пластина | 72.3500.048 | 1 | 1 | 44 | |||
| 45 | Прокладка | 72.3500.046 | 1 | 1 | 45 | |||
| 46 | Вал первинний | 72.3503.000 | 1 | 1 | 46 | |||
| 47 | Шестерня | 72.3500.006 | 1 | 1 | 47 | |||
| 48 | Втулка | 72.3500.008 | 1 | 1 | 48 | |||
| 49 | Шестерня | 72.3500.007 | 1 | 1 | 49 | |||
| 50 | Втулка | 72.3500.009 | 1 | 1 | 50 | |||
| 51 | Шестерня | 72.3500.005 | 2 | 2 | 51 | |||
| 52 | Шайба | 72.3500.012 | 1 | 1 | 52 | |||
| 53 | Прокладка | 72.3500.016 | 2 | 2 | 53 | |||
| 54 | Прокладка | 72.3500.016-01 | 2 | 2 | 54 | |||
| 55 | Прокладка | 72.3500.016-02 | 2 | 2 | 55 | |||
| 56 | Прокладка | 72.3500.016-03 | 2 | 2 | 56 | |||
| 57 | Упорна пластина | 05.3500.011 | 3 | 3 | 57 | |||
| 58 | Шайба | 72.3500.024 | 2 | 2 | 58 | |||
| 59 | ВАЛ | 72.3500.004 | 1 | 1 | 59 | |||
| 60 | Кришка | 72.3515.000 | 1 | 1 | 60 | |||
| 61 | Болт | M10-6gx30.109.40X.019 ГОСТ 7798-70 | 10 | 10 | 61 | |||
| 62 | Шайба | 10Т.65Г.019 ГОСТ 6402-70 | 46 | 46 | 62 | |||
| 63 | Фланець у зборі | 72.3513.000 | 1 | 1 | 63 | |||
| 64 | Прокладка | 72.3500.015 | 2 | 2 | 64 | |||
| 65 | Прокладка | 72.3500.015-01 | 2 | 2 | 65 | |||
| 66 | Прокладка | 72.3500.015-02 | 2 | 2 | 66 | |||
| 67 | Прокладка | 72.3500.015-03 | 2 | 2 | 67 | |||
| 68 | Болт | M12-6gx50.109.40X.019 ГОСТ 7798-70 | 17 | 17 | 68 | |||
| 69 | Підшипник | 7310 ТУ 37.006.162-89 | 1 | 1 | 69 | |||
| 70 | Шайба | 72.3500.017 | 2 | 2 | 70 | |||
| 71 | Шестерня | 72.3516.000 | 1 | 1 | 71 | |||
| 72 | КІЛЬЦО | 05.3500.282 | 1 | 1 | 72 | |||
| 73 | Синхронізатор і передач коробки передач | 130-1701150-А | 1 | 1 | 73 | |||
| 74 | Вал вихідний | 72.3505.000 | 1 | 1 | 74 | |||
| 75 | Корок | ПСМ 1 1/4 | 1 | 1 | 75 | |||
| 75 | Корок | 72.3500.100 | 1 | 1 | 75 | |||
| 76 | Упорна пластина | 72.3500.028 | 3 | 3 | 76 | |||
| 77 | Болт | M10-6gx35.109.40X.019 ГОСТ 7798-70 | 10 | 10 | 77 | |||
| 78 | Кришка | 72.3500.021 | 1 | 1 | 78 | |||
| 79 | Прокладка | 72.3500.022 | 1 | 1 | 79 | |||
| 80 | Склянка | 72.3507.000 | 1 | 1 | 80 | |||
| 81 | Болт | M10-6gx60.109.40X.019 ГОСТ 7798-70 | 6 | 6 | 81 | |||
| 82 | Муфта приводу переднього моста | 72.3512.000 | 1 | 1 | 82 | |||
| 83 | Фланець направляючий | 72.3500.026 | 1 | 1 | 83 | |||
| 84 | КІЛЬЦО | А35 Хим.окс.прм. ГОСТ 13942-86 | 1 | 1 | 84 | |||
| 85 | Подшипник | 207 ГОСТ 8338-75 | 1 | 1 | 85 | |||
| 86 | КІЛЬЦО | 085-090-30-1-6 ГОСТ 18829-73 | 1 | 1 | 86 | |||
| 87 | Болт | M10x1,25-6gx30.109.40X.019 ГОСТ 7798-70 | 30 | 30 | 87 | |||
| 88 | КІЛЬЦО | А45 Хим.окс.прм. ГОСТ 13942-86 | 2 | 2 | 88 | |||
| 89 | Шайба упорна статора | 05.3500.054 | 2 | 2 | 89 | |||
| 90 | Статор гідротрансформатора з муфтою вільного ходу | 27.1709.110 | 1 | 1 | 90 | |||
| 91 | Колесо насоса | 72.3501.000 | 1 | 1 | 91 | |||
| 92 | Шайба | 72.3500.023 | 1 | 1 | 92 | |||
| 93 | Шестерня | 72.3500.014 | 1 | 1 | 93 | |||
| 94 | Шайба | 72.3500.013 | 1 | 1 | 94 | |||
| 95 | Горіх | М12-6Н.12.40Х.019 ГОСТ 5915-70 | 95 | |||||
| 96 | Шайба | 72.3500.011 | 1 | 1 | 96 | |||
| 97 | Підшипник | 7309 ТУ 37.006.162-89 | 2 | 2 | 97 | |||
| 98 | КІЛЬЦО | A100 Хим.окс.прм. ГОСТ 13943-86 | 1 | 1 | 98 | |||
| 99 | Гвинт | BM8-6gx25.109.40X.019 ГОСТ 17475-80 | 6 | 6 | 99 |
