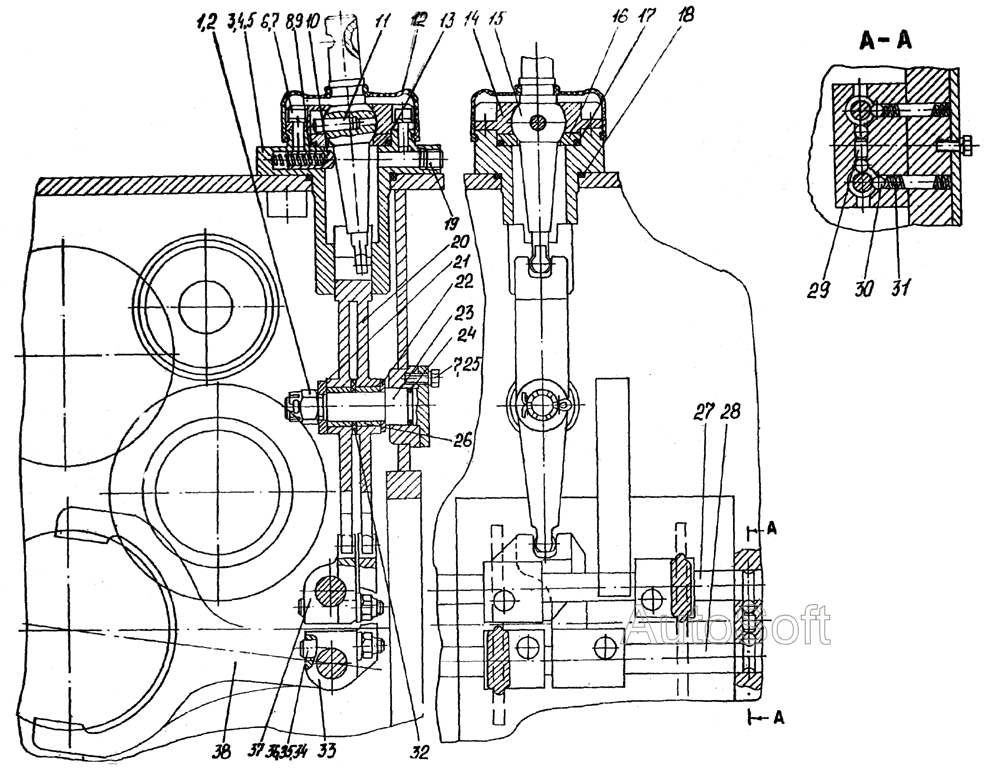

Механізм перемикання передач
100%
Назва деталі
Горіх
Заводський номер
2М16х1,5-6Н.8.019 ГОСТ 5918-75
Кількість на модель
1
№
1
Назва деталі
Шплінт
Заводський номер
4x32.019 ГОСТ 397-79
Кількість на модель
1
№
2
Назва деталі
Корпус
Заводський номер
72.3517.002
Кількість на модель
1
№
3
Назва деталі
Болт
Заводський номер
M10-6gx35.58.019 Г0СТ 7798-70
Кількість на модель
4
№
4
Назва деталі
Шайба
Заводський номер
10.65Г.019 ГОСТ 6402-70
Кількість на модель
4
№
5
Назва деталі
Гвинт
Заводський номер
M8-6gx20.66.019. ГОСТ 11738-84
Кількість на модель
4
№
6
Назва деталі
Диск
Заводський номер
8.65Г.019 ГОСТ 6402-70
Кількість на модель
8
№
7
Назва деталі
Пружина
Заводський номер
72.3517.023
Кількість на модель
1
№
8
Назва деталі
Пружина
Заводський номер
72.3517.015
Кількість на модель
1
№
9
Назва деталі
Штовхач
Заводський номер
72.3517.006
Кількість на модель
1
№
10
Назва деталі
Штифт
Заводський номер
72.3517.018
Кількість на модель
1
№
11
Назва деталі
Чехол
Заводський номер
72.3517.019
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
72.3517.021
Кількість на модель
4
№
13
Назва деталі
Кришка
Заводський номер
72.3517.026
Кількість на модель
1
№
14
Назва деталі
Важіль перемикання
Заводський номер
72.3517.007
Кількість на модель
1
№
15
Назва деталі
Сідло
Заводський номер
72.3517.004
Кількість на модель
1
№
16
Назва деталі
КІЛЬЦО
Заводський номер
055-061-36-1-6 ГОСТ 18829-73
Кількість на модель
1
№
17
Назва деталі
КІЛЬЦО
Заводський номер
063-069-36-1-6 ГОСТ 18829-73
Кількість на модель
1
№
18
Назва деталі
Корок
Заводський номер
72.3517.008
Кількість на модель
1
№
19
Назва деталі
Важіль
Заводський номер
72.3517.101
Кількість на модель
2
№
20
Назва деталі
Шайба
Заводський номер
72.3517.022
Кількість на модель
1
№
21
Назва деталі
Шайба
Заводський номер
72.3517.022-01
Кількість на модель
1
№
22
Назва деталі
Ось
Заводський номер
72.3517.001
Кількість на модель
1
№
23
Назва деталі
КІЛЬЦО
Заводський номер
023-028-30-1-6 ГОСТ 18829-73
Кількість на модель
1
№
24
Назва деталі
Болт
Заводський номер
M8-6gx20.58.019 ГОСТ 7798-70
Кількість на модель
4
№
25
Назва деталі
Втулка
Заводський номер
72.3517.102
Кількість на модель
1
№
26
Назва деталі
Шток
Заводський номер
72.3517.012
Кількість на модель
1
№
27
Назва деталі
Шток
Заводський номер
72.3517.013
Кількість на модель
1
№
28
Назва деталі
Фіксатор
Заводський номер
72.3517.025
Кількість на модель
1
№
29
Назва деталі
М'яч
Заводський номер
10.0-60 ГОСТ 3722-81
Кількість на модель
4
№
30
Назва деталі
Пружина
Заводський номер
72.3517.024
Кількість на модель
2
№
31
Назва деталі
Шайба
Заводський номер
72.3517.022-02
Кількість на модель
1
№
32
Назва деталі
Повідець
Заводський номер
72.3517.011
Кількість на модель
1
№
33
Назва деталі
Повідець
Заводський номер
72.3517.028
Кількість на модель
1
№
33
Назва деталі
Гвинт стопорний
Заводський номер
72.3517.005
Кількість на модель
4
№
34
Назва деталі
Горіх
Заводський номер
72.3517.016
Кількість на модель
4
№
35
Назва деталі
Шайба
Заводський номер
72.3517.017
Кількість на модель
4
№
36
Назва деталі
Повідець
Заводський номер
72.3517.027
Кількість на модель
1
№
37
Назва деталі
Повідець
Заводський номер
72.3517.009
Кількість на модель
1
№
37
Назва деталі
Виделка.
Заводський номер
72.3517.014
Кількість на модель
2
№
38
Назва деталі
Виделка.
Заводський номер
72.3517.029
Кількість на модель
2
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Горіх | 2М16х1,5-6Н.8.019 ГОСТ 5918-75 | 1 | 1 | 1 | |||
| 2 | Шплінт | 4x32.019 ГОСТ 397-79 | 1 | 1 | 2 | |||
| 3 | Корпус | 72.3517.002 | 1 | 1 | 3 | |||
| 4 | Болт | M10-6gx35.58.019 Г0СТ 7798-70 | 4 | 4 | 4 | |||
| 5 | Шайба | 10.65Г.019 ГОСТ 6402-70 | 4 | 4 | 5 | |||
| 6 | Гвинт | M8-6gx20.66.019. ГОСТ 11738-84 | 4 | 4 | 6 | |||
| 7 | Диск | 8.65Г.019 ГОСТ 6402-70 | 8 | 8 | 7 | |||
| 8 | Пружина | 72.3517.023 | 1 | 1 | 8 | |||
| 9 | Пружина | 72.3517.015 | 1 | 1 | 9 | |||
| 10 | Штовхач | 72.3517.006 | 1 | 1 | 10 | |||
| 11 | Штифт | 72.3517.018 | 1 | 1 | 11 | |||
| 12 | Чехол | 72.3517.019 | 1 | 1 | 12 | |||
| 13 | Прокладка | 72.3517.021 | 4 | 4 | 13 | |||
| 14 | Кришка | 72.3517.026 | 1 | 1 | 14 | |||
| 15 | Важіль перемикання | 72.3517.007 | 1 | 1 | 15 | |||
| 16 | Сідло | 72.3517.004 | 1 | 1 | 16 | |||
| 17 | КІЛЬЦО | 055-061-36-1-6 ГОСТ 18829-73 | 1 | 1 | 17 | |||
| 18 | КІЛЬЦО | 063-069-36-1-6 ГОСТ 18829-73 | 1 | 1 | 18 | |||
| 19 | Корок | 72.3517.008 | 1 | 1 | 19 | |||
| 20 | Важіль | 72.3517.101 | 2 | 2 | 20 | |||
| 21 | Шайба | 72.3517.022 | 1 | 1 | 21 | |||
| 22 | Шайба | 72.3517.022-01 | 1 | 1 | 22 | |||
| 23 | Ось | 72.3517.001 | 1 | 1 | 23 | |||
| 24 | КІЛЬЦО | 023-028-30-1-6 ГОСТ 18829-73 | 1 | 1 | 24 | |||
| 25 | Болт | M8-6gx20.58.019 ГОСТ 7798-70 | 4 | 4 | 25 | |||
| 26 | Втулка | 72.3517.102 | 1 | 1 | 26 | |||
| 27 | Шток | 72.3517.012 | 1 | 1 | 27 | |||
| 28 | Шток | 72.3517.013 | 1 | 1 | 28 | |||
| 29 | Фіксатор | 72.3517.025 | 1 | 1 | 29 | |||
| 30 | М'яч | 10.0-60 ГОСТ 3722-81 | 4 | 4 | 30 | |||
| 31 | Пружина | 72.3517.024 | 2 | 2 | 31 | |||
| 32 | Шайба | 72.3517.022-02 | 1 | 1 | 32 | |||
| 33 | Повідець | 72.3517.011 | 1 | 1 | 33 | |||
| 33 | Повідець | 72.3517.028 | 1 | 1 | 33 | |||
| 34 | Гвинт стопорний | 72.3517.005 | 4 | 4 | 34 | |||
| 35 | Горіх | 72.3517.016 | 4 | 4 | 35 | |||
| 36 | Шайба | 72.3517.017 | 4 | 4 | 36 | |||
| 37 | Повідець | 72.3517.027 | 1 | 1 | 37 | |||
| 37 | Повідець | 72.3517.009 | 1 | 1 | 37 | |||
| 38 | Виделка. | 72.3517.014 | 2 | 2 | 38 | |||
| 38 | Виделка. | 72.3517.029 | 2 | 2 | 38 |
